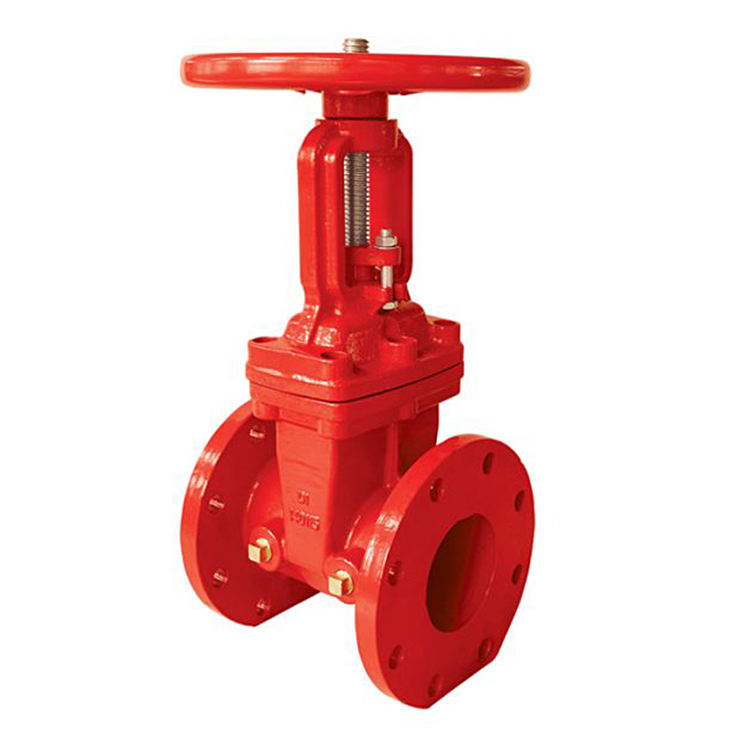

Bagaimana Memastikan Kinerja Perapat Katup Gerbang Industri?

Dasar-Dasar Penyegelan Katup Gerbang: Antarmuka Statis, Gerak Dinamis, dan Jalur Kebocoran Kritis

Zona Penyegelan Statis: Sambungan Badan–Tutup, Packing Batang, dan Sambungan Flens

Tiga titik utama di mana katup gerbang dapat bocor adalah sambungan antara badan dan tutup (bonnet), area pengemasan batang (stem packing), serta sambungan flens antar bagian. Semua titik ini cenderung mengalami kegagalan ketika terdapat tekanan atau tegangan berlebih pada sistem. Untuk segel antara badan dan tutup, sebagian besar produsen menggunakan gasket grafit terkompresi atau gasket PTFE karena material tersebut mampu menahan tekanan sangat tinggi, kadang mencapai 2500 psi sebelum mengalami kegagalan. Mengenai kelenjar pengemasan batang (stem packing glands), yang dimaksud adalah tali-tali anyaman atau segel berbahan mirip karet yang menekan bagian batang yang bergerak. Banyak masalah justru berasal dari area ini—laporan di lapangan menunjukkan bahwa sekitar 9 dari 10 kebocoran batang terjadi akibat pemasangan yang tidak tepat. Sambungan flens juga memerlukan perhatian khusus. Sambungan ini harus dilengkapi gasket wajah penuh (full face gaskets) dan baut yang dikencangkan secara tepat sesuai spesifikasi agar lulus uji Metode EPA 21 untuk kebocoran gas. Selain itu, pemilihan material sangat penting di sini. Dalam lingkungan gas asam (sour gas) yang mengandung hidrogen sulfida, gasket berbahan paduan nikel menjadi sangat penting guna mencegah kerusakan korosi seiring waktu.

Tantangan Segel Dinamis: Antarmuka Gerbang-ke-Kursi di Bawah Siklus dan Perbedaan Tekanan

Area gerbang-ke-kursi berfungsi sebagai satu-satunya segel bergerak di dalam katup gerbang, dan menghadapi beberapa tantangan operasional serius. Ketika gerbang bergerak naik-turun, bagian-bagian logam saling bergesekan, menimbulkan gesekan yang secara bertahap mengikis permukaan penyegel tersebut. Keausan ini menjadi sangat nyata dalam sistem uap bertekanan tinggi, di mana efisiensi turun sekitar 15% hanya setelah 500 siklus operasi. Sistem yang beroperasi pada tekanan di atas 150 psi cenderung mendeteksi bahkan cacat sekecil apa pun pada permukaan kursi, meskipun standar industri seperti ANSI/FCI 70-2 memperbolehkan kebocoran hingga sekitar 0,5% saat menggunakan katup penutup kelas IV. Desain gerbang berbentuk baji justru memanfaatkan tekanan sistem untuk menciptakan segel yang lebih baik. Untuk lingkungan yang lebih keras, para insinyur sering menentukan lapisan pengeras Stellite pada kursi. Berdasarkan studi terbaru tahun 2023 mengenai ketahanan katup di berbagai aplikasi industri, lapisan-lapisan ini terbukti bertahan tiga kali lebih lama dibandingkan bahan standar ketika digunakan dalam aliran lumpur abrasif.

Pemilihan Material dan Desain untuk Segel Katup Gerbang yang Andal

Penyesuaian Material Segel (Grafit, PTFE, Logam) dengan Media dan Kondisi Pengoperasian

Jenis bahan segel yang dipilih benar-benar menentukan seberapa andal suatu komponen seiring berjalannya waktu. Packing grafit mampu menahan suhu hingga 600 derajat Celsius tanpa terdegradasi, itulah sebabnya bahan ini sangat efektif di lingkungan keras yang kaya uap atau hidrokarbon. Selanjutnya, bahan PTFE berkinerja sangat baik pada suhu di bawah 230 derajat Celsius karena menghasilkan gesekan minimal sekaligus tahan terhadap kebanyakan bahan kimia. Hal ini menjadikannya pilihan ideal untuk sistem air bersih atau aplikasi yang melibatkan bahan kimia stabil. Segel logam yang terbuat dari bahan seperti baja tahan karat atau berbagai paduan logam menjadi pilihan insinyur ketika menghadapi zat abrasif atau kondisi yang memerlukan toleransi tekanan ekstrem. Namun, opsi logam ini memerlukan proses pemesinan yang cermat, dengan permukaan akhir harus tetap mencapai kekasaran permukaan 16Ra atau lebih baik agar berfungsi secara optimal. Ada beberapa pertimbangan penting yang memang perlu diperhatikan di sini.

Fitur Desain yang Meningkatkan Kemampuan Segel: Geometri Wedge, Sudut Kursi, dan Permukaan Akhir

Mendapatkan geometri yang tepat benar-benar penting dalam menciptakan segel yang baik. Sebagian besar insinyur menemukan bahwa sudut antara 5 hingga 10 derajat bekerja dengan baik untuk bentuk baji karena membantu mengkompensasi keausan yang terjadi pada permukaan dudukan seiring berjalannya waktu. Ketika dikombinasikan dengan sudut dudukan 30 derajat, konfigurasi ini justru membentuk dua permukaan segel terpisah, bukan hanya satu. Menurut standar ASME tahun 2021, pendekatan ini mengurangi kemungkinan titik kebocoran sekitar 70% dibandingkan desain gerbang datar lama yang umum digunakan pada masa lalu. Untuk persyaratan kehalusan permukaan, nilai Ra di bawah 3,2 mikron cukup untuk mencegah kebocoran mikro kecil tersebut. Dan jangan lupa pula lapisan pelindungnya—material seperti Stellite atau karbon tungsten memberikan perbedaan signifikan dalam ketahanan terhadap erosi saat menangani fluida berkecepatan tinggi atau material yang bercampur partikel. Produsen kelas atas umumnya mengandalkan mesin pengolah berbasis komputer dan sistem pemolesan robotik untuk secara konsisten memenuhi toleransi ketat ini dalam seluruh proses produksi.

Pengujian dan Validasi Kinerja Penyegelan Katup Gerbang sesuai Standar Industri

API 598 vs. MSS SP-61: Kapan Menerapkan Masing-Masing Standar untuk Pengujian Kebocoran Katup Gerbang

Edisi tahun 2021 API 598 tetap menjadi acuan standar bagi kilang dan layanan hidrokarbon umum. Standar ini mengharuskan pengujian baik badan katup maupun dudukan katup pada tekanan operasi maksimum dikalikan 1,1. Beralih ke MSS SP-61, standar ini berfokus pada katup baja yang digunakan di fasilitas pembangkit listrik, termasuk yang ditemukan dalam sistem uap nuklir. Untuk aplikasi tersebut, terdapat persyaratan mutlak agar tidak terjadi kebocoran yang terlihat dari katup berdudukan lunak, serta katup tersebut harus mampu menahan siklus termal berulang tanpa mengalami kegagalan. Berbeda dengan API 598 yang mengadopsi pendekatan luas mencakup berbagai jenis katup, SP-61 menetapkan persyaratan penerimaan yang jauh lebih spesifik, yang disesuaikan untuk lingkungan di mana katup mengalami siklus operasi terus-menerus dan suhu di atas 300 derajat Celsius. Standar yang lebih ketat ini menjadikan SP-61 khususnya relevan bagi pembangkit listrik yang menghadapi kondisi ekstrem setiap hari.

Menafsirkan Hasil Pengujian: Tingkat Kebocoran yang Diperbolehkan dan Indikator Akar Masalah

Jumlah kebocoran yang dapat diterima bergantung pada standar yang diikuti serta ukuran aktual katup tersebut. Menurut spesifikasi API 598, katup gerbang berpangku logam dapat mentoleransi kebocoran sekitar 24 tetes per menit untuk ukuran yang lebih kecil (NPS kurang dari atau sama dengan 2), meskipun batas ini turun secara signifikan menjadi sekitar 0,3 mL per menit untuk katup berukuran lebih besar. Standar MSS SP-61 justru mengizinkan laju kebocoran yang sedikit lebih tinggi selama pengujian siklus termal yang rumit—yang sudah kita ketahui bersama. Jika terjadi tetesan yang konsisten sepanjang beberapa siklus pengujian, hal ini biasanya menunjukkan adanya masalah serius di dalam sistem, seperti pelapukan material akibat pemakaian waktu atau kerusakan komponen akibat paparan panas. Namun, jika masalah hanya muncul di lokasi-lokasi tertentu, kemungkinan besar disebabkan oleh ketidaksejajaran permukaan dudukan atau adanya ketidakberaturan bentuk yang memicu kebocoran. Dan waspadalah terhadap penurunan tekanan lebih cepat dari 5% per menit karena hal ini umumnya menandakan kompresi yang buruk antara permukaan penyegel atau masalah pada pemasangan komponen wedge di dalam rumahannya.

Praktik Terbaik Operasional untuk Mempertahankan Integritas Segel Katup Gerbang Seiring Berjalannya Waktu

Menjaga keutuhan segel memerlukan lebih dari sekadar pemeriksaan perawatan rutin; diperlukan ketelitian nyata dalam operasional sehari-hari. Saat membuka atau menutup katup, lakukan secara perlahan untuk menghindari benturan mendadak yang dapat menyebabkan ausnya gerbang terhadap dudukannya seiring waktu. Pemeriksaan visual berkala juga sangat penting—perhatikan tanda-tanda awal masalah, seperti titik korosi, goresan pada batang katup, atau saat gasket mulai menggembung keluar dari posisinya. Jangan lupa berikan pelumasan yang tepat setiap tiga bulan sekali pada packing batang dan komponen bergerak lainnya, sesuai rekomendasi pabrikan; hal ini membantu mencegah kegagalan segel akibat gesekan berlebih. Instalasi yang menangani fluida kritis harus melakukan uji tekanan sesuai panduan API 598 setiap triwulan serta mencatat jumlah kebocoran yang terjadi sebagai indikator tambahan terjadinya degradasi. Setelah setiap pekerjaan perawatan selesai, pastikan baut flens dikencangkan ulang sesuai spesifikasi—ketegangan yang tidak merata dapat menyebabkan deformasi permukaan segel dan mempercepat kegagalan gasket. Studi dari berbagai fasilitas industri menunjukkan bahwa kebiasaan baik ini benar-benar mampu menggandakan masa pakai sistem segel, dengan peningkatan antara 40% hingga 60% dalam kebanyakan kasus.

FAQ

Apa saja area utama di mana katup gerbang dapat bocor?

Area utama di mana katup gerbang dapat bocor meliputi sambungan badan ke tutup (body-to-bonnet), area pengemasan batang (stem packing), dan sambungan flens. Area-area ini rentan terhadap kebocoran akibat tekanan atau tegangan.

Mengapa pemilihan material penting untuk penyegelan katup?

Pemilihan material sangat penting untuk memastikan umur pakai yang panjang serta kesesuaian dengan media dan kondisi operasi. Sebagai contoh, grafit tahan terhadap suhu tinggi, sedangkan PTFE tahan terhadap bahan kimia.

Bagaimana tekanan sistem memengaruhi penyegelan katup gerbang?

Tekanan sistem dapat meningkatkan efisiensi penyegelan, khususnya pada desain jenis wedge yang memanfaatkan tekanan untuk menciptakan segel yang lebih rapat. Namun, tekanan sistem yang tinggi juga dapat mengungkapkan ketidaksempurnaan pada permukaan penyegel.
