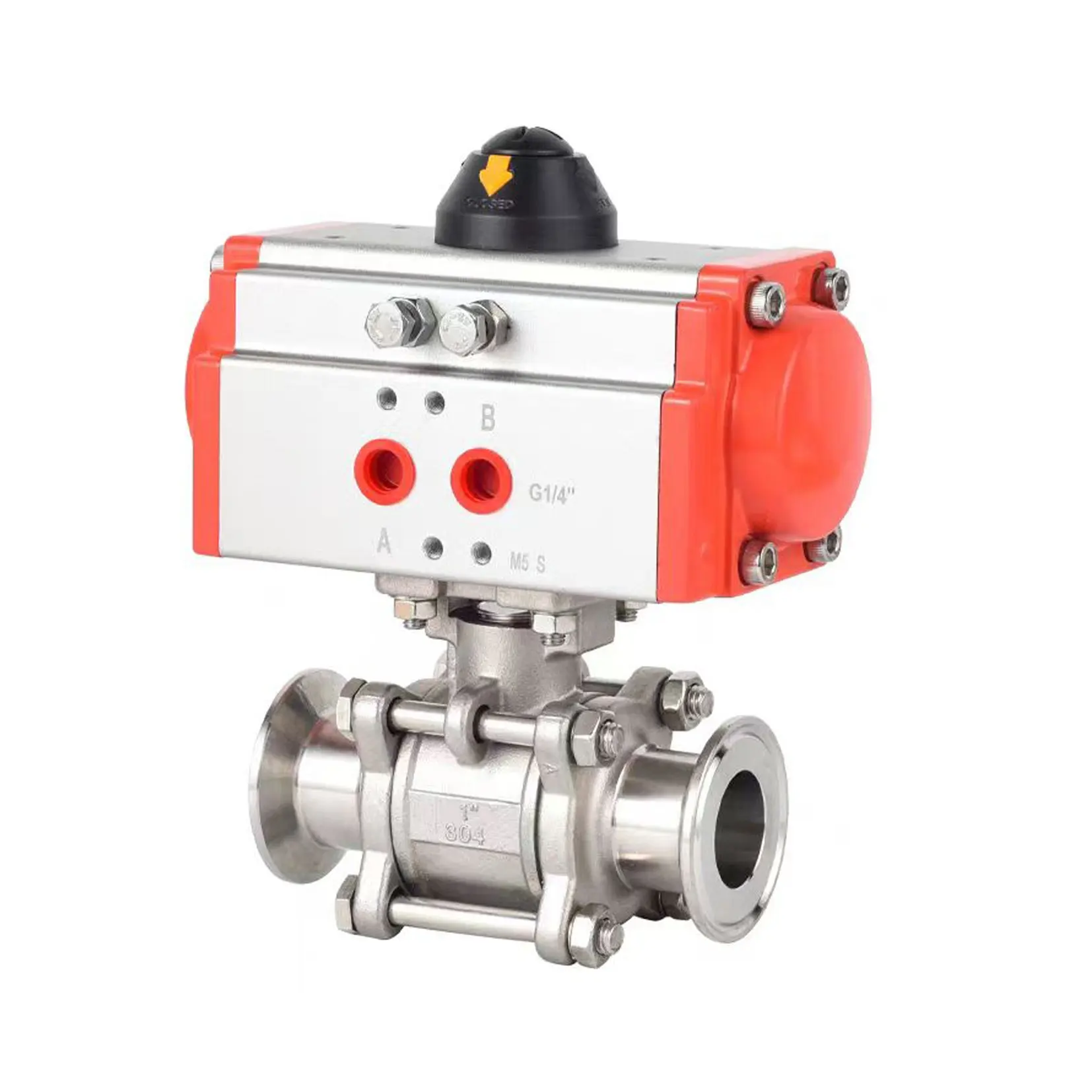

Cara Memilih Katup Pneumatik yang Sesuai untuk Skenario Industri?

Sesuaikan Kondisi Operasi Inti dengan Spesifikasi Katup Pneumatik

Pemilihan katup pneumatik industri dimulai dengan penilaian ketat terhadap empat parameter mendasar: kesesuaian media fluida, kisaran tekanan operasi, batas suhu, dan kapasitas aliran. Katup yang terpapar fluida yang tidak sesuai berisiko mengalami degradasi segel dan korosi—sistem yang dioperasikan dengan udara biasanya memerlukan segel EPDM atau Nitrile, sedangkan proses kimia menuntut segel Viton® atau PTFE. Spesifikasi tekanan harus mencakup baik kondisi operasi stabil maupun peristiwa kejut (surge); melebihi batas nominal akan mengurangi integritas katup, seperti yang terjadi dalam skenario palu hidrolik (hydraulic hammer), di mana lonjakan sementara melebihi 150% dari tekanan kerja. Suhu juga berdampak signifikan terhadap ketahanan material—elastomer standar gagal beroperasi di bawah –20°C (–4°F) atau di atas 100°C (212°F), sehingga diperlukan polimer khusus untuk kondisi ekstrem. Yang krusial bagi efisiensi adalah kuantifikasi kapasitas aliran melalui nilai Cv; katup yang terlalu kecil menyebabkan hambatan aliran yang meningkatkan konsumsi energi sebesar 15–25%, sedangkan katup yang terlalu besar menimbulkan ketidakstabilan pengendalian.

Media cair, kisaran tekanan, batas suhu, dan kapasitas aliran (Cv) yang selaras dengan tuntutan proses

Sesuaikan secara tepat bahan katup dengan sifat media—katup kuningan memadai untuk udara kering, tetapi baja tahan karat menjadi wajib digunakan dengan gas atau cairan korosif. Peringkat tekanan harus memasukkan margin keamanan sebesar 25–50% di atas kondisi operasi maksimum, sedangkan sistem berdenyut memerlukan desain tahan kelelahan. Toleransi suhu harus mencakup ekstrem siklus termal; aplikasi dirgantara sering menuntut kisaran –54°C hingga +204°C (–65°F hingga +400°F). Analisis kapasitas aliran menggunakan koefisien Cv mencegah turbulensi: hitung nilai Cv yang dibutuhkan menggunakan Q = Cv √(ΔP/SG) , di mana Q adalah laju aliran (GPM), δP adalah penurunan tekanan (psi), dan SG adalah gravitasi spesifik. Nilai Cv yang terlalu besar di atas 2,0 dalam aplikasi presisi menyebabkan osilasi (hunting) dan pemborosan udara.

Kesesuaian lingkungan: peringkat IP, perlindungan ledakan (Ex d/Ex i), serta klasifikasi zona ATEX/IECEx

Lingkungan industri menetapkan sertifikasi khusus guna memitigasi bahaya. Peringkat Perlindungan Masuk (IP) menentukan ketahanan terhadap debu/air—IP65 tahan terhadap semprotan air dari selang, sedangkan IP67 memungkinkan perendaman sementara. Lokasi berbahaya mewajibkan perlindungan anti-ledakan: katup Ex d (enklosur tahan api) mampu menahan ledakan internal, sedangkan Ex i (keamanan intrinsik) membatasi energi listrik guna mencegah pengapian. Menurut standar IEC 60079, klasifikasi zona ATEX/IECEx menetapkan tingkat risiko—Zona 1 (atmosfer eksplosif yang kadang-kadang hadir) memerlukan katup Kelas 2G dengan kontrol keselamatan redundan. Sektor pangan dan farmasi sering kali membutuhkan bahan yang sesuai standar FDA serta desain berperingkat ruang bersih (cleanroom). Mengabaikan sertifikasi berisiko terkena sanksi regulasi rata-rata sebesar $87.000 (OSHA 2023) dan kegagalan fatal di lingkungan yang mudah terbakar.

Evaluasi Jenis dan Konfigurasi Katup untuk Fungsi Pengendalian serta Keselamatan

Konfigurasi Katup Pengatur Arah (2/2, 3/2, 5/3) dan Dampaknya terhadap Logika Keselamatan Mesin serta Desain Rangkaian

Pemilihan konfigurasi katup pengatur arah yang tepat secara langsung menentukan operasi aman saat terjadi kegagalan (fail-safe) serta efektivitas respons darurat. Katup 3/2 memungkinkan pengendalian silinder aksi tunggal dengan pengembalian pegas otomatis—yang sangat krusial untuk sistem ejektor kritis keselamatan, di mana perpanjangan tak disengaja menimbulkan bahaya. Mesin kompleks yang menggunakan katup 5/3 mempertahankan stabilitas posisi tengah selama kehilangan daya, sehingga mencegah pergeseran aktuator tak terkendali. Ketidaksesuaian antara fungsi katup dan rangkaian logika keselamatan meningkatkan risiko kesalahan sebesar 47%, menurut ISA TR84.00.02-2021, khususnya pada lini produksi otomatis di mana operasi berurutan menuntut urutan pembukaan port yang presisi.

Perbandingan Kinerja: Katup Pneumatik Jenis Bola, Kupu-Kupu, dan Angle Seat dalam Hal Kecepatan, Akurasi Pengaturan, serta Penurunan Tekanan

Jenis katup menentukan efisiensi proses melalui tiga parameter kinerja:

• Katup bola mencapai penutupan 90° dalam waktu kurang dari 0,5 detik tetapi kesulitan dalam modulasi aliran di bawah 30% dari nilai Cv
• Katup kupu-kupu menawarkan kesalahan pengaturan kurang dari 1,5% pada beban parsial namun mengalami penurunan tekanan 15–30% lebih tinggi dibandingkan katup kursi sudut
• Katup dudukan sudut menggabungkan histereisis rendah (<0,8%) dengan karakteristik aliran linier, sehingga sangat ideal untuk sistem dosis yang memerlukan akurasi ±2%

Meskipun katup bola mendominasi tugas isolasi cepat, desain katup kursi sudut mengurangi kehilangan energi sebesar 22% dalam aplikasi pengaturan aliran, menurut audit udara terkompresi (2023). Sesuaikan kecepatan respons dan rasio turndown dengan kebutuhan waktu otomatisasi Anda—sistem pengemasan berkecepatan tinggi memerlukan aktuasi yang lebih cepat dibandingkan sistem pemrosesan batch.

Pastikan Kompatibilitas Mekanis dan Aktuasi untuk Integrasi yang Andal

Menyesuaikan antarmuka fisik dan metode aktuasi mencegah kegagalan operasional dalam sistem pneumatik. Integrasi yang tepat menghilangkan kebocoran, penurunan tekanan, serta tegangan mekanis selama pengoperasian katup.

Standar koneksi (NPT, BSP, ANSI, DIN), ukuran port, dan konsistensi antarmuka pemasangan dengan infrastruktur yang sudah ada

Standar koneksi katup harus selaras dengan infrastruktur yang sudah ada: NPT (ulir tirus untuk Amerika Utara), BSP (ulir sejajar yang umum di Eropa), ANSI (koneksi berflens), atau DIN (standardisasi metrik). Ukuran port secara langsung memengaruhi efisiensi aliran—port yang terlalu kecil menyebabkan hambatan aliran, sedangkan port yang terlalu besar meningkatkan biaya tanpa peningkatan kinerja. Antarmuka pemasangan (pola baut, desain braket) memerlukan kompatibilitas fisik dengan rangka mesin. Sebuah analisis industri tenaga fluida tahun 2023 menemukan bahwa 65% kegagalan sistem pneumatik berasal dari ketidaksesuaian koneksi, sehingga menekankan pentingnya verifikasi dimensi selama proses pengadaan.

Pemilihan aktuator: aktuator tunggal-aksi versus ganda-aksi, perilaku aman saat gagal (fail-safe), serta pertimbangan antara operasi solenoid/manual/pneumatik

Pemilihan aktuator menyeimbangkan aspek keselamatan, efisiensi, dan pengendalian:

• Tunggal-kerja menggunakan pegas pengembali untuk penutupan aman (fail-safe) saat terjadi kegagalan udara. Konsumsi udara lebih rendah tetapi output gaya berkurang.
• Double-acting gaya dan kecepatan lebih tinggi dengan tekanan udara dua arah. Memerlukan katup tambahan untuk posisi aman (fail-safe).
  Mode operasi memiliki kompromi:
• Solenoid memungkinkan pengendalian otomatis yang cepat, namun bergantung pada sistem kelistrikan.
• Pengendalian manual mendukung pemeliharaan, tetapi membatasi responsivitas.
• Aktuasi pneumatik unggul dalam lingkungan eksplosif, tetapi memiliki waktu siklus yang lebih lambat.
  Sebuah studi keandalan otomasi tahun 2024 menunjukkan bahwa aktuator dua-arah mengurangi waktu siklus sebesar 22% dalam aplikasi kecepatan tinggi, sedangkan desain satu-arah mendominasi proses kritis keselamatan. Pilih berdasarkan persyaratan fail-safe dan kendala energi.

Pertanyaan Umum tentang Katup Pneumatik

Apa saja parameter utama dalam memilih katup pneumatik industri?

Kompatibilitas media fluida, kisaran tekanan operasi, batas suhu, dan kapasitas aliran merupakan parameter utama dalam memilih katup pneumatik industri.

Mengapa penting untuk mencocokkan bahan katup dengan sifat media?

Hal ini mencegah korosi dan memastikan kinerja optimal dengan memilih bahan yang tepat untuk jenis media tertentu yang ditangani.

Bagaimana cara menghitung nilai Cv yang dibutuhkan?

Gunakan rumus Q = Cv √(ΔP/SG) , di mana Q adalah aliran dalam galon per menit, δP adalah penurunan tekanan dalam psi, dan SG adalah gravitasi spesifik.

Standar kepatuhan lingkungan apa yang harus dipenuhi oleh katup pneumatik?

Katup pneumatik harus memenuhi peringkat IP, standar perlindungan terhadap ledakan, serta klasifikasi zona ATEX/IECEx berdasarkan lingkungan industri tempatnya digunakan.

Peran apa yang dimainkan pemilihan aktuator dalam katup pneumatik?

Pemilihan aktuator memengaruhi keselamatan, efisiensi, dan pengendalian. Aktuator menentukan bagaimana katup akan bereaksi selama kegagalan maupun siklus operasional.
