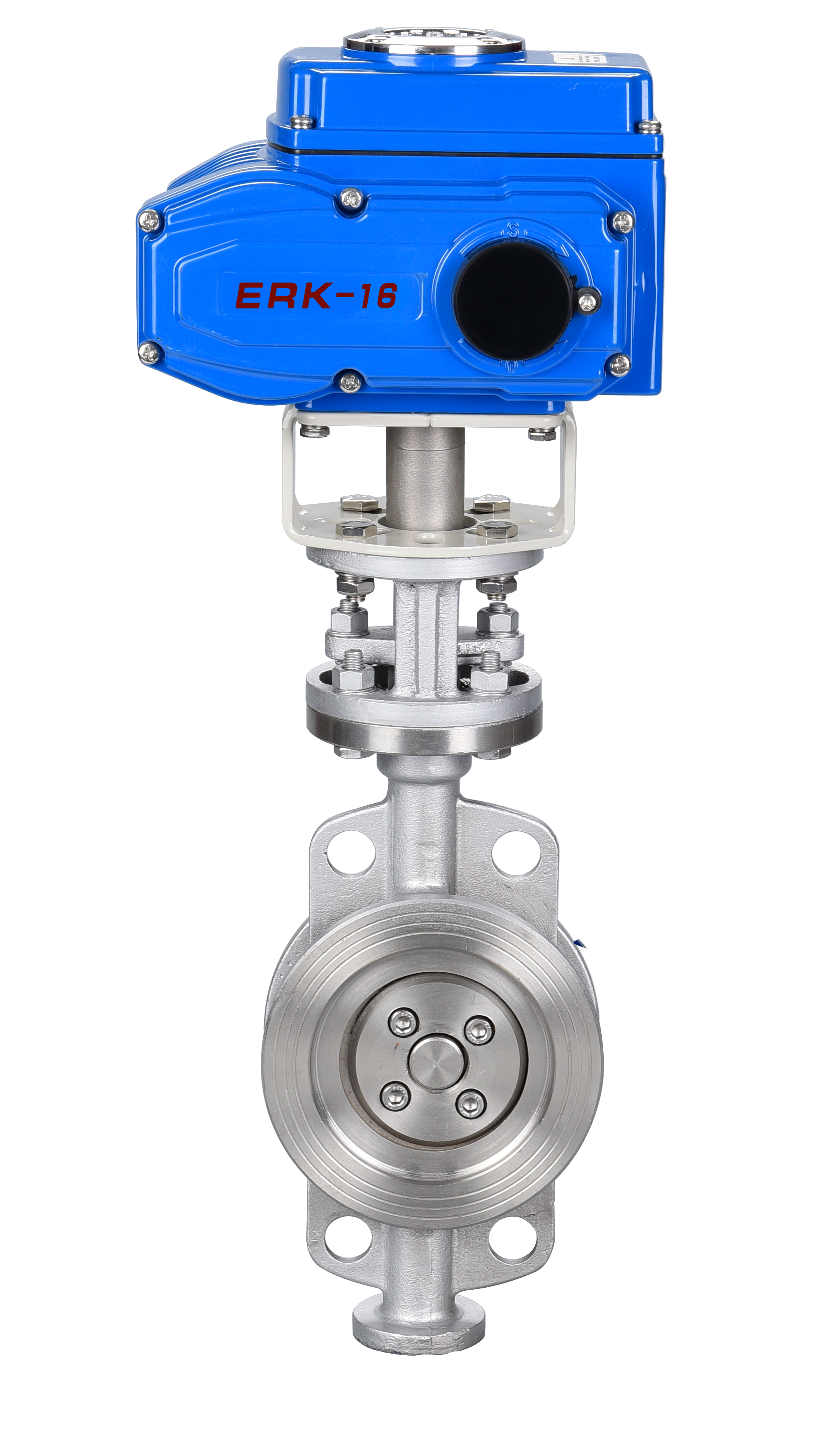

Skenario Apa Saja yang Paling Luas Menggunakan Katup Kupu-kupu?

Pasokan Air dan Pengolahan Air Limbah: Aplikasi Dominan untuk Katup Kupu-Kupu

Peran kritis dalam distribusi air perkotaan, instalasi pengolahan air, dan stasiun pompa

Sistem air bersih perkotaan sangat bergantung pada katup kupu-kupu untuk mengatur aliran mulai dari pengambilan air baku, proses filtrasi, hingga pelepasan akhir efluen yang telah diolah. Katup-katup ini bekerja berdasarkan mekanisme putaran seperempat putaran yang sederhana, sehingga sangat berguna dalam situasi darurat seperti kebocoran pipa atau kegagalan pompa. Katup ini mencegah perluasan masalah ke seluruh jaringan dan membantu memisahkan berbagai bagian sistem secara efektif. Instalasi pengolahan air limbah juga menemukan katup-katup ini sangat praktis. Katup ini mampu mengendalikan perpindahan lumpur antar bak pengendap, bak aerasi, dan peralatan pengeringan lumpur, bahkan ketika menangani padatan kasar serta kondisi kimia yang berubah-ubah. Beberapa model memiliki diameter hingga 60 inci dengan kemampuan menahan tekanan sekitar 150 psi. Untuk saluran transmisi besar, di mana katup gerbang atau katup globe konvensional akan memiliki bobot mencapai beberapa ton dan biaya yang sangat tinggi, katup kupu-kupu menawarkan solusi yang jauh lebih terjangkau. Saat ini, kota-kota mulai memasang versi otomatis katup tersebut yang terhubung ke sistem SCADA, sehingga waktu respons selama insiden berkurang sekitar 40 persen dibandingkan sebelum penerapan otomatisasi menjadi praktik umum.

Mengapa katup kupu-kupu unggul dalam lingkungan aliran tinggi dan tekanan rendah dengan siklus operasi yang sering

Bentuk cakram yang ramping membantu mengurangi hambatan hidrolik secara signifikan, dengan penurunan tekanan tetap di bawah 2 psi ketika dipasang pada konfigurasi saluran penuh (full bore). Karakteristik ini menjadikan katup-katup ini sangat cocok untuk sistem air di mana konsumsi energi menjadi pertimbangan penting dan volume aliran sangat besar. Dibandingkan dengan katup gerbang konvensional berputar ganda (multi-turn), model-model ini hanya memerlukan putaran sederhana sebesar 90 derajat untuk beroperasi, sehingga waktu siklusnya lebih cepat. Kecepatan ini sangat penting ketika menghadapi kejutan aliran (surges) yang terjadi saat pompa dinyalakan atau dimatikan. Kursi katup yang terbuat dari EPDM dan bahan elastis serupa memberikan kemampuan penutupan yang andal bahkan pada kisaran tekanan rendah hingga sedang. Selain itu, katup-katup ini juga cukup tahan terhadap ekspansi termal dalam aplikasi luar ruangan di mana perubahan suhu sering terjadi. Dan mengenai kebutuhan perawatan, katup-katup ini umumnya tidak memerlukan banyak perhatian seiring berjalannya waktu karena...

• Komponen bergerak minimal
• Rangkaian cakram yang dapat menyelaraskan diri sendiri guna menghilangkan terjadinya pengikatan
• Lapisan pelindung tahan korosi (misalnya, epoksi berikatan fusi) untuk layanan terendam atau terkubur

Ciri-ciri ini mendukung lebih dari 100.000 siklus operasional dengan waktu aktif tahunan lebih dari 99,5%—memperkuat statusnya sebagai solusi paling andal dan paling efisien dari segi biaya siklus hidup untuk jaringan air bersih perkotaan.

Sistem HVAC dan Utilitas Gedung: Mengoptimalkan Ruang, Biaya, dan Pengendalian

Keunggulan dalam Distribusi Air Dingin/Panas dan Ruang Mekanis Ringkas

Katup kupu-kupu merupakan pilihan utama untuk sistem air dingin dan air panas di sebagian besar gedung komersial dan institusional saat ini. Desain tipe wafer yang ringkas membutuhkan ruang sekitar 80 persen lebih sedikit dibandingkan katup gerbang konvensional, sehingga sangat ideal untuk ruang mekanis sempit di mana setiap inci sangat berarti. Ketika dipasang dengan port penuh, katup ini menjaga aliran air tetap lancar sekaligus mengurangi kehilangan tekanan—faktor yang membantu memenuhi standar ASHRAE 90.1 untuk efisiensi bangunan. Bayangkan saja: pemanas, ventilasi, dan pendingin udara (HVAC) menyumbang sekitar separuh dari seluruh energi yang dikonsumsi gedung, sehingga peningkatan kecil dalam kelancaran aliran air melalui pipa pun dapat menghasilkan penghematan biaya dalam jangka panjang. Selain itu, mekanisme putar seperempat putaran memberikan respons cepat setiap kali suhu perlu disesuaikan atau pompa dihidupkan dan dimatikan, sehingga mengurangi keterlambatan termal sekitar 30% dibandingkan desain multi-putar generasi lama yang memerlukan waktu lama untuk penyesuaian.

Aktuasi Efisien Energi dan Integrasi dengan Sistem Manajemen Gedung (BMS) untuk Operasi Gedung Cerdas

Baik aktuator pneumatik maupun elektrik memberikan tingkat presisi pengendalian yang kami butuhkan dalam sistem HVAC, di mana laju aliran terus berubah di berbagai zona gedung. Hubungkan aktuator tersebut ke sistem BMS yang andal, dan tiba-tiba katup-katup tersebut bukan lagi sekadar perangkat keras—melainkan secara aktif menyuplai informasi bernilai ke perangkat lunak pemeliharaan prediktif kami. Kami telah melihat gedung-gedung mampu memangkas biaya HVAC-nya sekitar 20 hingga bahkan 30 persen ketika operator mulai melakukan penyesuaian secara langsung berdasarkan jumlah orang yang benar-benar berada di ruangan tersebut serta kondisi cuaca di luar gedung. Fitur sensitif terhadap torsi juga sangat penting karena mencegah kegagalan mahal sejak dini. Dengan cara ini, umur gedung menjadi lebih panjang dan tetap memenuhi standar efisiensi ASHRAE yang kini sangat diperhatikan oleh sebagian besar klien. Selain itu, pada saat tarif utilitas melonjak, sistem dapat menyesuaikan aliran udara secara otomatis tanpa ada pihak pun yang menyadari penurunan kenyamanan atau masalah kualitas udara di dalam ruangan.

Pengolahan Petrokimia dan Kimia: Menyeimbangkan Ketahanan terhadap Korosi dan Keandalan

Katup kupu-kupu berlapis dan berkinerja tinggi untuk media agresif dan tekanan sedang

Industri pengolahan petrokimia dan kimia membutuhkan peralatan yang tahan terhadap korosi namun tetap andal. Katup kupu-kupu berlapis dilengkapi berbagai bahan dudukan seperti PTFE, EPDM, atau FKM, serta badan katupnya sering dilapisi dengan fluoropolimer atau karet. Katup-katup ini bekerja dengan baik saat menangani zat-zat keras seperti asam, larutan kaustik, dan pelarut yang umum ditemukan dalam operasi seperti sistem regenerasi amina atau selama transfer asam sulfat. Untuk aplikasi yang memerlukan kinerja lebih tinggi, versi berdudukan logam mampu menahan suhu di atas 400 derajat Fahrenheit dan tekanan hingga sekitar 250 psi, sehingga menjadikannya pilihan ideal untuk kolom fraksinasi dan saluran umpan reaktor di mana kondisi operasional sangat menantang. Keuntungan lain yang patut dicatat adalah ukurannya yang lebih kecil dibandingkan katup gerbang konvensional, sehingga mengurangi ruang pemasangan yang dibutuhkan sekitar 30%. Hal ini sangat penting di area sempit dalam pabrik pengolahan. Dalam hal pemilihan bahan, standar industri menjadi pedoman utama. Sebagai contoh, dudukan Hastelloy C-276 menawarkan perlindungan luar biasa terhadap serangan hidrogen sulfida di lingkungan gas asam (sour gas). Menurut penelitian dari Ponemon Institute yang dirilis pada tahun 2023, kegagalan dalam situasi semacam ini rata-rata menelan biaya perusahaan sekitar $740.000 setiap kali terjadi.

Pertimbangan sensitivitas torsi, pengendalian emisi fugitif, dan kepatuhan terhadap API 609

Penerapan torsi yang presisi sangat penting: torsi yang tidak memadai mengurangi kemampuan penyegelan; torsi berlebih menyebabkan deformasi pada dudukan atau kerusakan pada batang katup. Desain modern mengintegrasikan aktuator pembatas torsi dan segel batang bertekanan dinamis (live-loaded) untuk mencapai laju emisi fugitif di bawah 50 ppm—memenuhi persyaratan EPA Method 21 dan ISO 15848. Sertifikasi API 609 memvalidasi kinerja katup dalam pengujian ketahanan api (fire-safe) dan ketahanan siklik (cyclic endurance), yang mewajibkan:

• Geometri cakram offset ganda untuk meminimalkan keausan dudukan
• Kemampuan injeksi sealant darurat
• Dokumentasi pelacakan material secara lengkap

Fitur-fitur semacam ini bersifat wajib dalam zona berbahaya tinggi—termasuk unit alkilasi dan rangkaian hidroproses—di mana integritas katup secara langsung memengaruhi keselamatan personel dan kepatuhan lingkungan.

Aplikasi Baru: Dari Industri Makanan & Minuman hingga Infrastruktur Energi Terbarukan

Katup kupu-kupu sanitasi dalam proses industri makanan, farmasi, dan minuman (standar 3A/ISO)

Katup kupu-kupu sanitasi telah menjadi standar umum di seluruh fasilitas pengolahan makanan dan minuman yang harus memenuhi standar ketat seperti Standar Sanitasi 3-A dan persyaratan ISO 22000. Fitur desain sangat penting di sini—cakram yang sepenuhnya terbenam mencegah terbentuknya titik kontaminasi, permukaan yang terbuat dari baja tahan karat 316L yang dipoles elektrokimia (dengan kekasaran permukaan di bawah 0,8 mikrometer) tahan terhadap penumpukan kotoran, serta tidak ada celah tersembunyi tempat bakteri dapat bersembunyi. Saat prosedur pembersihan-in-place (CIP) dilakukan, katup-katup ini mampu menahan bahan kimia keras, termasuk bahan kaustik, asam, dan peroksida, tanpa merusak segel EPDM atau silikon. Operator menghargai kemampuan katup-katup ini mempertahankan sterilitasnya bahkan saat beroperasi di jalur pengisian botol berkecepatan tinggi atau saat memindahkan bahan baku antartangki. Fasilitas melaporkan penurunan jumlah pemadaman tak terduga akibat masalah kontaminasi, yang berarti catatan keamanan produk menjadi lebih baik dan kepatuhan terhadap regulasi—yang setiap tahun semakin ketat—menjadi lebih lancar.

Peran dalam sirkuit pendingin untuk pembangkit tenaga surya termal dan sistem peningkatan kualitas biogas

Katup kupu-kupu memainkan peran kritis dalam pembangkit listrik tenaga surya terkonsentrasi (CSP), di mana katup-katup ini mengatur aliran garam cair atau cairan pemindah panas sintetis melalui sirkuit pendinginan primer maupun sekunder. Katup-katup ini dirancang khusus untuk menahan kondisi ekstrem, termasuk siklus termal hingga sekitar 565 derajat Celsius, serta berfungsi optimal bersama sambungan ekspansi. Katup-katup ini membantu menjaga kelancaran operasi dengan mempertahankan aliran fluida yang konsisten—faktor penting guna memastikan suhu yang tepat di inlet turbin. Dalam fasilitas peningkatan biogas, katup kupu-kupu khusus yang dilapisi epoksi atau terbuat dari baja tahan karat duplex mampu menghadapi lingkungan keras yang penuh zat korosif seperti hidrogen sulfida, karbon dioksida, dan kelembapan selama proses seperti pencucian amina atau teknik pemisahan membran. Fakta bahwa katup-katup ini dapat ditutup secara cepat hanya dengan putaran seperempat lingkaran menjadikannya sangat bernilai saat menghadapi lonjakan tekanan mendadak. Selain itu, desain badan wafer-nya yang ringkas cocok secara sempurna dalam sistem yang dipasang pada skid serta susunan modular lainnya. Berkat semua fitur tersebut, katup kupu-kupu telah menjadi komponen esensial dalam sistem energi terbarukan modern, membantu mengurangi pemborosan energi serta memperpanjang interval antar pemeliharaan.

FAQ

Untuk apa katup kupu-kupu digunakan dalam sistem air bersih perkotaan?

Katup kupu-kupu digunakan untuk mengatur berbagai tahapan aliran air, mulai dari pengambilan air baku hingga pembuangan efluen yang telah diolah. Katup ini sangat berguna dalam keadaan darurat, seperti kebocoran pipa atau kegagalan pompa, guna mencegah meluasnya masalah serta mempertahankan pemisahan sistem.

Mengapa katup kupu-kupu lebih dipilih dalam sistem HVAC?

Katup kupu-kupu dipilih untuk sistem HVAC karena hemat ruang, operasi cepat, dan membantu mengurangi kehilangan tekanan—yang selaras dengan standar efisiensi bangunan seperti ASHRAE 90.1.

Manfaat apa saja yang ditawarkan katup kupu-kupu dalam industri kimia?

Dalam proses kimia, katup kupu-kupu memberikan ketahanan terhadap korosi dan keandalan tinggi, mampu menangani media agresif serta tekanan sedang secara efisien. Katup ini juga mengurangi ruang pemasangan yang dibutuhkan serta mendukung kepatuhan terhadap standar keselamatan.
