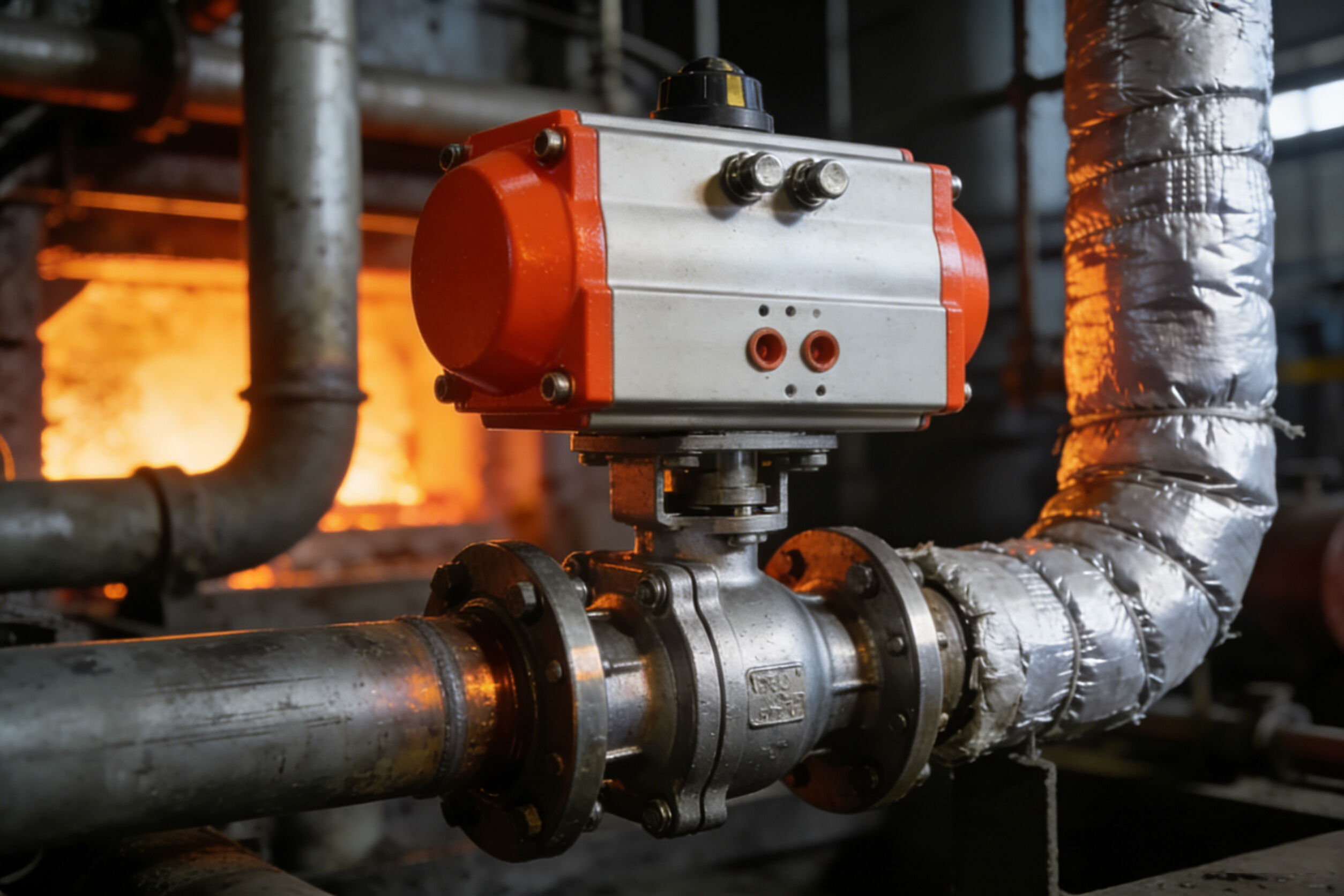

Kunnen pneumatische kogelkleppen worden aangepast voor media met hoge temperatuur?

Materiaalbeperkingen en structurele integriteit bij hoge temperaturen van pneumatische kogelkranen

Thermische uitzetting, kruipen en vermoeiing in kleplichamen en kogels

Wanneer de temperaturen boven de 260 graden Celsius stijgen, beginnen conventionele pneumatische kogelkranen van koolstofstaal problemen te vertonen, omdat de kogel zich anders uitzet dan het kleplichaam. Deze mismatch leidt tot vastloperproblemen en pieken in het koppel die meer dan drie keer zo hoog kunnen zijn als bij kamertemperatuur, volgens de ASME-normen uit 2021. Het continu bedrijven van deze kleppen boven de 427 graden Celsius versnelt aanzienlijk een verschijnsel dat bekendstaat als kruipvervorming, wat in feite betekent dat het materiaal onder druk permanent wordt uitgerekt. Volgens tests volgens de ASTM-richtlijnen uit 2023 verliezen de afdichtingen na slechts 1.000 bedrijfsuren ongeveer 40% van hun effectiviteit. Daarnaast speelt ook thermische cyclering een rol, wat vermoeidheidsbreuken veroorzaakt, met name rond de lasgebieden. De kans op uitval stijgt met ongeveer 15% per extra 50 graden Celsius boven de temperatuur waarvoor de klep is ontworpen.

Hoogwaardige legeringen: Inconel, Hastelloy en ceramische oplossingen voor toepassingen boven 427 °C

Gespecialiseerde materialen zorgen voor betrouwbare werking boven 427 °C:

• Nickelbasis-superallegers (Inconel 718, Hastelloy C-276) behouden ongeveer 90% van de treksterkte bij kamertemperatuur bij 650 °C
• Ceramische matrixcomposieten (siliconcarbide/siliconnitride) weerstaan oxidatie tot 1.400 °C
• Duplex roestvrij stalen met stikstofverharding verminderen de thermische uitzettingscoëfficiënt met 35% ten opzichte van 316RVS

Deze legeringen voorkomen klemmen en slijtage door afgestemde thermische uitzettingscoëfficiënten. Hoewel de kostenpremies 3–8 keer hoger liggen dan die van standaardafsluiters, kunnen kogels met keramische coating in stoomtoepassingen meer dan 10.000 cycli doorstaan zonder meetbare achteruitgang in de precisie van de stromingsregeling.

Afdichtoplossingen voor extreme temperaturen: van zachte zittingen tot metalen hardaansluitingen

Waarom PTFE/EPDM boven 260 °C faalt — en wanneer metalen hardaansluitingen essentieel worden

PTFE- en EPDM-zachte zittingen leveren lekkageprestaties volgens ANSI-klasse VI bij lagere temperaturen, maar ondergaan onomkeerbare thermische degradatie boven 260 °C: PTFE ondergaat moleculaire afbraak en koudvloeien; EPDM oxideert, verhardt en barst. Dit leidt tot compressie-instelling, dissociatie van chemische bindingen en permanente lekkagepaden.

Metaal-op-metaal-harde afdichtingen – met precisiegevormde roestvrijstalen of Stellite-zittingen – zijn essentieel boven 260 °C of bij slijtagebelasting. Hoewel zij zijn geclassificeerd als ANSI-klasse IV/V, behouden zij hun structurele integriteit tot 600 °C dankzij weerstand tegen kruipen, oppervlaktehardheid en compatibiliteit met verschillen in thermische uitzettingscoëfficiënt.

De overgang naar metalen zittingen is onvermijdelijk bij stoomdistributie, verbrandingssystemen of thermische olie-installaties – waarbij de decompositie van zachte zittingen een catastrofisch risico vormt.

Innovaties voor asafdichting: balgen, warmteafschermingen en weerstand tegen thermische cycli

Afdichten van de stuurpen is het meest kwetsbare punt in pneumatische kogelkranen voor hoge temperaturen vanwege de dynamische beweging en lokale thermische spanning. Conventionele elastomere afdichtingspakkingen vallen snel uit boven 200 °C door verslijtage, compressie-instelling en ontsnappende emissies tijdens drukschommelingen.

Moderne oplossingen maken gebruik van gelaagde bescherming:

• Balgzaden : Hermetische metalen plooiingen elimineren dynamische lekkagepaden terwijl ze axiale stuurpenbeweging toestaan
• Thermische barrières : Warmteafscherming met keramische coating weerkaatst stralingsenergie weg van de aandrijfinterface
• Grafietversterkte pakking : Zelfsmerende laminaatstructuren behouden hun veerkracht over meer dan 300 thermische cycli

Deze kenmerken ondersteunen betrouwbare werking in extreme omgevingen — waaronder cokerunits in raffinaderijen en uitlaatsystemen van kalkovens — waar weerstand tegen thermische schok even cruciaal is als tolerantie voor piektemperaturen.

Betrouwbaarheid van pneumatische aandrijving bij verhoogde temperaturen

Koppelverlaging, beperkingen van het membraanmateriaal en geïntegreerde thermische bescherming

Betrouwbare activering die correct werkt boven 260 graden Celsius is afhankelijk van het oplossen van drie hoofdproblemen die op de een of andere manier met elkaar verbonden zijn. Zodra de temperatuur boven de 150 graden komt, daalt het koppelvermogen met ongeveer een halve procent per graad extra. Dat betekent dat actuatoren groter moeten worden uitgevoerd dan normaal, meestal 20 tot 40 procent groter. De meeste standaardmembranematerialen, zoals PTFE en EPDM, beginnen na ongeveer 100 bedrijfscycli te ontbinden zodra de temperaturen de 200 graden bereiken. Fluorkoolstofgebaseerde composieten kunnen de bruikbare levensduur verlengen tot ongeveer 230 graden, terwijl metalen balgafdichtingen zelfs een volledig lekvrije werking mogelijk maken, zelfs bij extreme temperaturen tot 450 graden. Geïntegreerde thermische beveiligingssystemen leveren ook een groot verschil op. Deze omvatten onder meer keramische warmteafschermingen en luchtgekoelde mantels, waarmee de componenttemperaturen met 70 tot 120 graden Celsius kunnen worden verlaagd. Dit helpt voorkomen dat componenten vastlopen tijdens die thermische cycli en houdt de reactietijden onder één seconde, ondanks de zware omstandigheden.

Richtlijnen voor praktijktoepassing van pneumatische kogelkranen voor hoge temperaturen

Het inzetten van pneumatische kogelkranen in hoge-temperatuurtoepassingen vereist van ingenieurs serieuze aandacht voor detail. Allereerst dient u de polymeer afdichtingen van PTFE- of EPDM-materiaal te controleren. Deze moeten geschikt zijn voor continu bedrijf bij temperaturen tot 260 graden Celsius. Indien de toepassing boven deze temperatuurgrens uitgaat, dient u over te schakelen naar metalen tegenlagers (metal-to-metal seating) om afdichtingsvervorming (extrusie) op termijn te voorkomen. Wat betreft de constructie van het kleplichaam bieden materialen zoals Inconel 625 of Hastelloy C-276 betere bescherming tegen oxidatie en broosheid wanneer de temperatuur boven de 427 graden stijgt. Ook keramische kogels zijn een overweging waard, aangezien zij hun vorm behouden zelfs onder intense thermische belasting. Installatie is niet alleen een kwestie van onderdelen aan elkaar bevestigen. Zorg ervoor dat er ruimte is voor pijpuitzetting door middel van juiste lusvormige ontwerpen, en vergeet niet om grafietgebaseerde smeermiddelen aan te brengen op de asoppervlakken om slijtageproblemen (galling) te voorkomen. Actuatorsystemen dienen ingebouwde thermische beveiliging te hebben, bijvoorbeeld via warmteafscherming of simpelweg door het torque-instelniveau conservatief te verlagen, aangezien standaard membrandelen snel verslijten zodra de temperatuur rond de 150 graden komt. Voor het onderhoud op lange termijn dient u kwartaaltests te plannen bij de daadwerkelijke bedrijfstemperatuur om vroege tekenen van zitvlakversleten te detecteren. Thermografische scans kunnen helpen om probleemgebieden te identificeren voordat zij zich ontwikkelen tot grotere problemen. En vergeet niet om certificeringsdocumenten zorgvuldig te controleren tegen normen zoals API 607 voor brandveiligheid in koolwaterstofomgevingen of ISO 17292 met betrekking tot de integriteit van metalen kleppen. Het bijhouden van gedetailleerde registraties van druk-temperatuurwaarden voor elke specifieke bedrijfsomstandigheid helpt potentiële veiligheidsrisico’s in het systeem te elimineren.

Veelgestelde vragen

Welke zijn de belangrijkste materialen die worden gebruikt om de prestaties van pneumatische kogelkranen bij hoge temperaturen te verbeteren?

Materialen zoals nikkelgebaseerde superlegeringen, zoals Inconel 718 en Hastelloy C-276, ceramische matrixcomposieten en duplex roestvast staal worden veel gebruikt om de prestaties bij hoge temperaturen te verbeteren, waardoor thermische uitzetting wordt verminderd en oxidatiebestendigheid wordt verhoogd.

Waarom vallen PTFE/EPDM-zachte zittingen bij hoge temperaturen uit?

PTFE/EPDM-zachte zittingen vallen bij hoge temperaturen uit door thermische degradatie, wat leidt tot moleculaire afbraak bij PTFE en tot oxidatie en scheurvorming bij EPDM. Ze vertonen compressievervorming en vormen permanente lekkagepaden.

Hoe kan thermische bescherming worden geïntegreerd in pneumatische aandrijfsystemen?

Thermische bescherming kan worden geïntegreerd door gebruik te maken van keramische warmteafschermingen, luchtgekoelde mantels en metalen balgafdichtingen, die helpen de componenttemperaturen te behouden en betrouwbaarheid onder extreme omstandigheden waarborgen.
