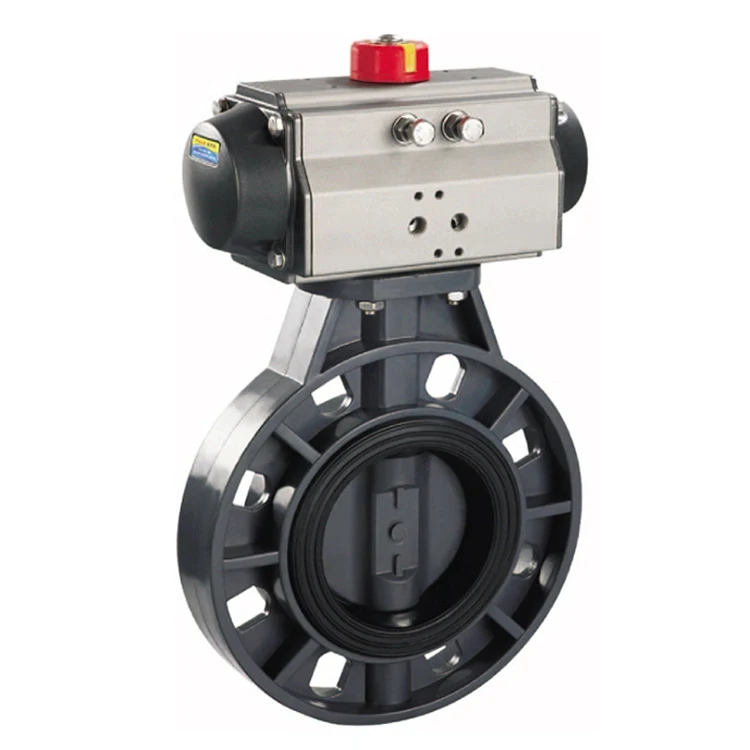

공기압 플라스틱 버터플라이 밸브

공기압 플라스틱 버터플라이 밸브

장점:

• 광저우 폴스 밸브 기술 유한 회사 우리 고객에게 제공하기 위해 노력합니다 최고 품질의 제품 가장 경쟁력 있는 가격으로, 정시 배송과 완전한 보증 서비스를 제공합니다.
• 30년 이상 제조업체 동작식 밸브, 대량 맞춤 제작 가능.
• 3개의 생산 기지, 많은 재고, 짧은 납기, 당일 출하 가능.
• 독일에서 수입된 제조 설비 , 출하 전 100% 품질 검사 통과, 품질 보증. 산업 표준 1 년 (12개월) 보증.
• ISO 9001 인증 받음, 추가 인증으로 CE, RoHS, SGS, BV, 폭발 및 화재 안전 포함.

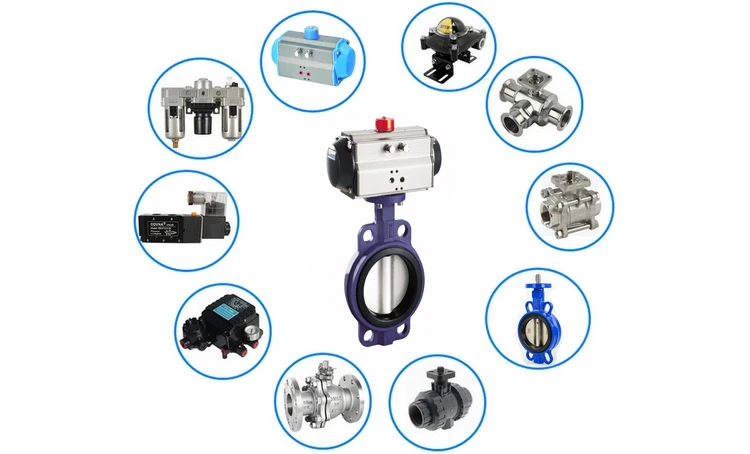

• OEM / ODM 서비스 제공 가능.

플라스틱 공압 버터플라이 밸브는 경량, 설치가 간편하며 강한 내식성 특징을 가지고 있어 다양한 분야에서 사용됩니다. 예를 들어, 상수도 및 원수 파이프 시스템, 배수 및 오수 파이프 시스템, 염수 및 해수 파이프 시스템, 산업용 pH 및 화학 용액 시스템 등에서 널리 승인받고 있습니다.

특징
1. 간단하고 컴팩트한 구조로, 빠른 90도 ON-OFF 작동이 가능합니다. 최소화된 운전 토크로 에너지 절약이 가능합니다.
2. 압력 테스트 하에서도 누출이 없는 기포밀봉 성능.

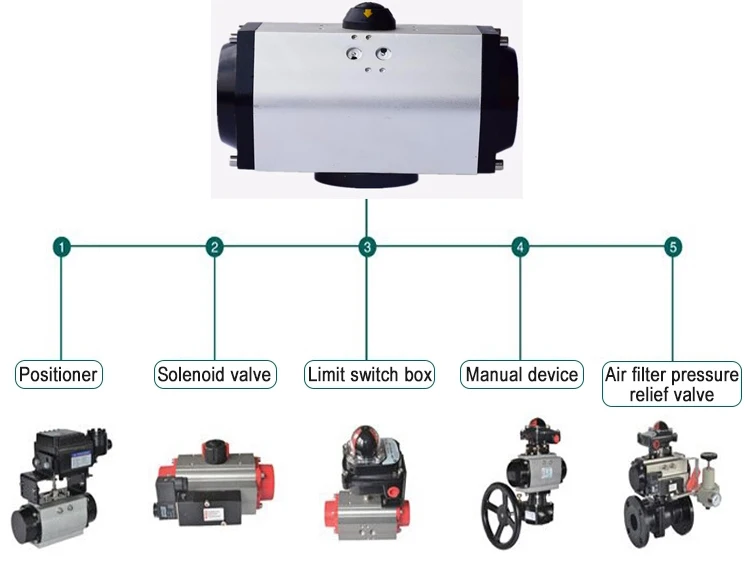

3. 구동부의 연결은 ISO5211에 부합합니다.

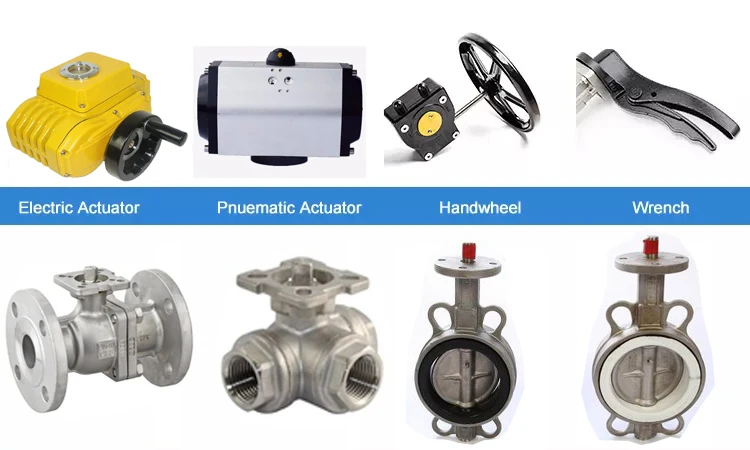

4. 다양한 재질 선택이 가능하여 다양한 매체에 적용할 수 있습니다.
5. 밸브 본체와 디스크는 정밀 가공되어 작동 토크가 낮고, 서비스 수명이 길며 신뢰성이 높습니다.

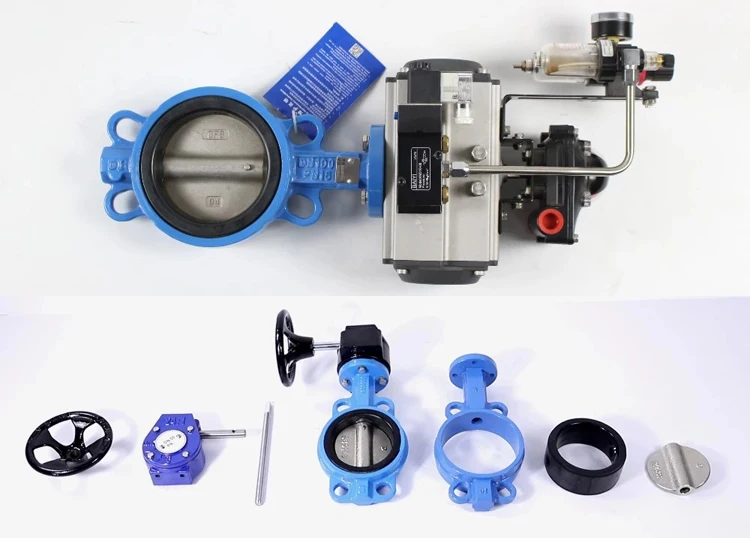

6. 분리가 가능하며, 재질별 재활용이 가능합니다.
7. 플랜지형 버터플라이 밸브의 경우 파이프 끝부분에 설치 가능합니다.

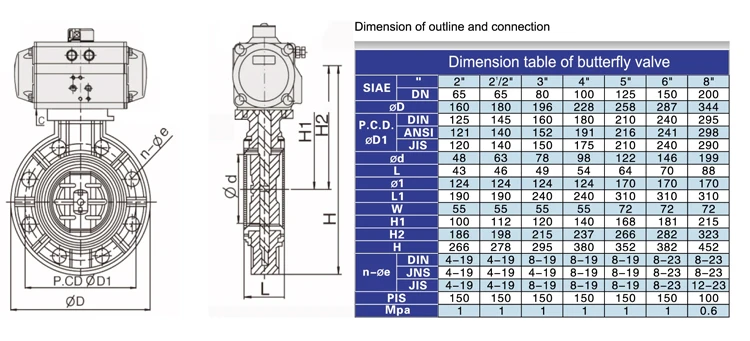

기술 매개변수:

디자인 및 제조 표준
설계 및 제조: GB/T12238-2008
연결 표준: JB/T 79.1-1994 ASME B16.10
구조 길이: GB/T12221-2005 ASME B16.5
압력 시험: GB/T13927-2008

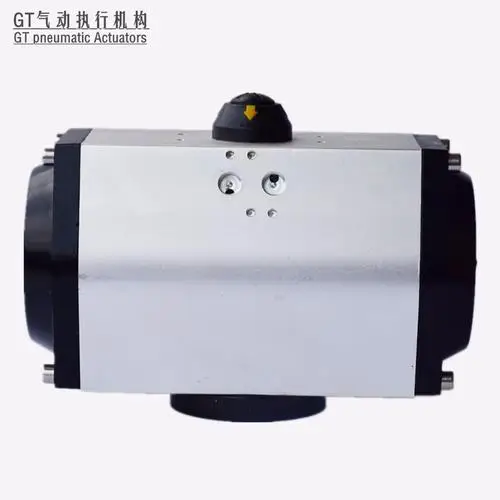

전달 구조 원리

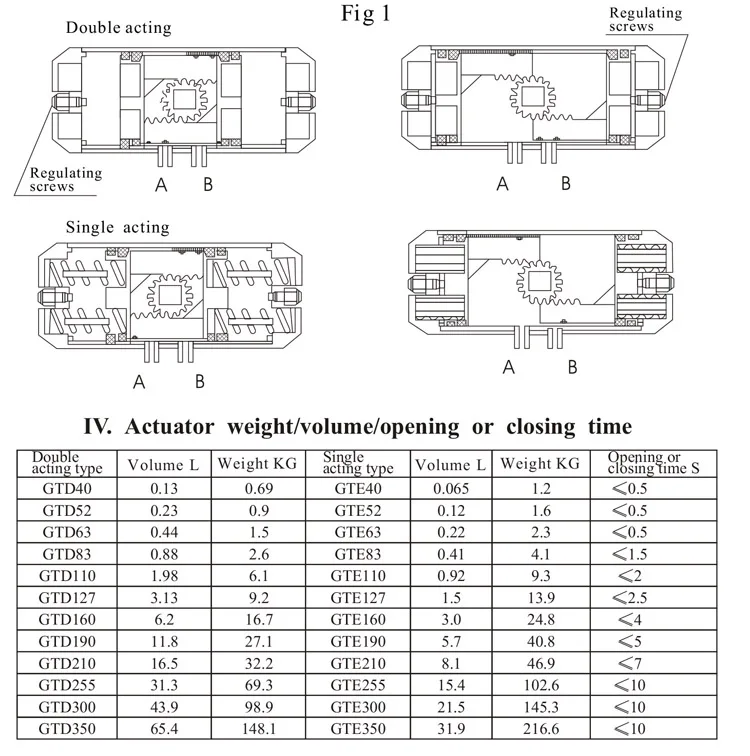

압축 공기가 노즐 A를 통해 기동기로 들어갈 때 (그림 1 참조), 공기는 두 개의 피스톤을 양쪽 끝 (실린더 헤드 쪽)으로 직선적으로 움직이게 하며, 피스톤 랙은 회전 샤프트의 기어를 시계 반대 방향으로 90도 구동합니다. 이 경우 밸브는 열립니다. 이때 기동기의 양쪽 끝에 있는 공기는 노즐 B를 통해 배출됩니다. 반대로, 압축 공기가 노즐 B를 통해 기동기의 양쪽 끝으로 들어가면 (그림 1 참조), 공기는 더블 피스톤을 중앙 위치로 직선적으로 움직이게 하며, 피스톤 랙은 회전 샤프트의 기어를 시계 방향으로 90도 구동합니다. 이 경우 밸브는 닫힙니다. 이때 기동기 중앙의 공기는 노즐 A를 통해 배출됩니다. 위에서 언급한 것이 전달 원리입니다. 사용자의 요구에 따라 기동기는 표준 형식과 반대인 전달 원리를 가질 수 있습니다. 즉, 회전 샤프트가 시계 방향으로 회전할 때 밸브가 열리고, 반시계 방향으로 회전할 때 밸브가 닫힙니다.
단일 작동식(스프링 리턴 타입) 공기 작동 장치가 노즐 A(공기 입구)에 적용되며, 노즐 B는 공기 출구입니다(노zzle B에는 소음 저감을 위한 머플러가 설치되어야 합니다). 노즐 A로 공기가 들어오면 밸브가 열리고, 공기 공급이 차단되면 스프링의 힘으로 인해 밸브가 닫힙니다.
