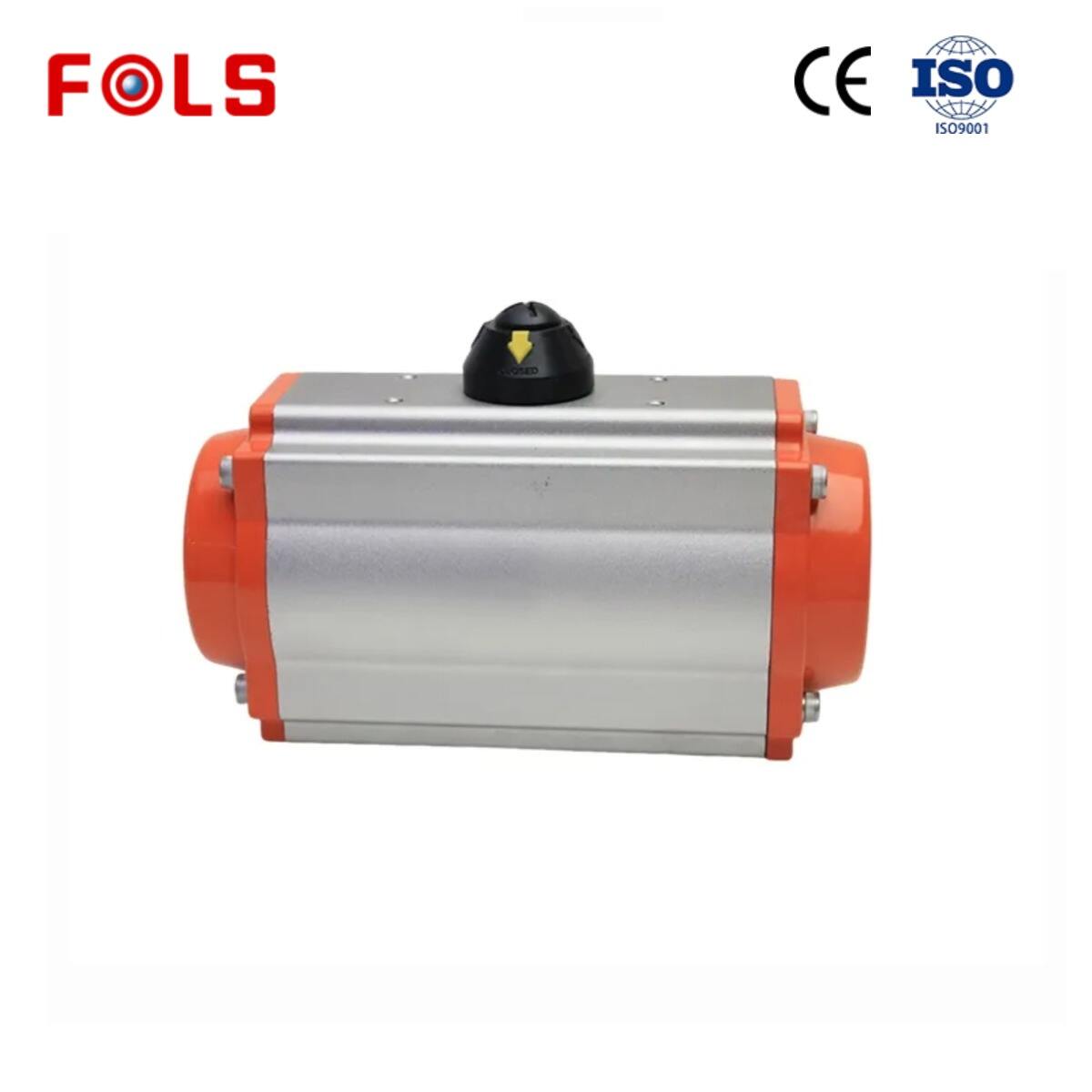

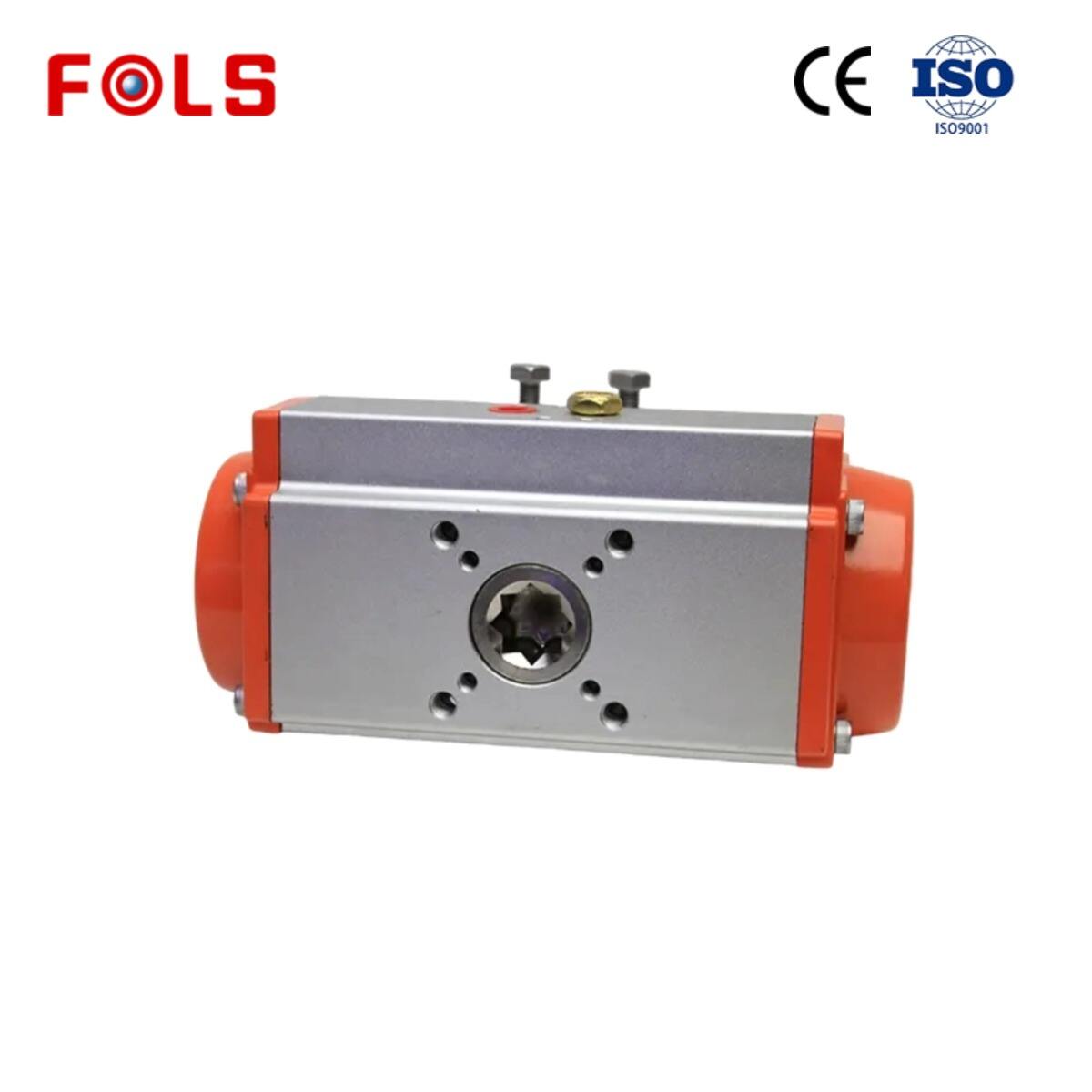

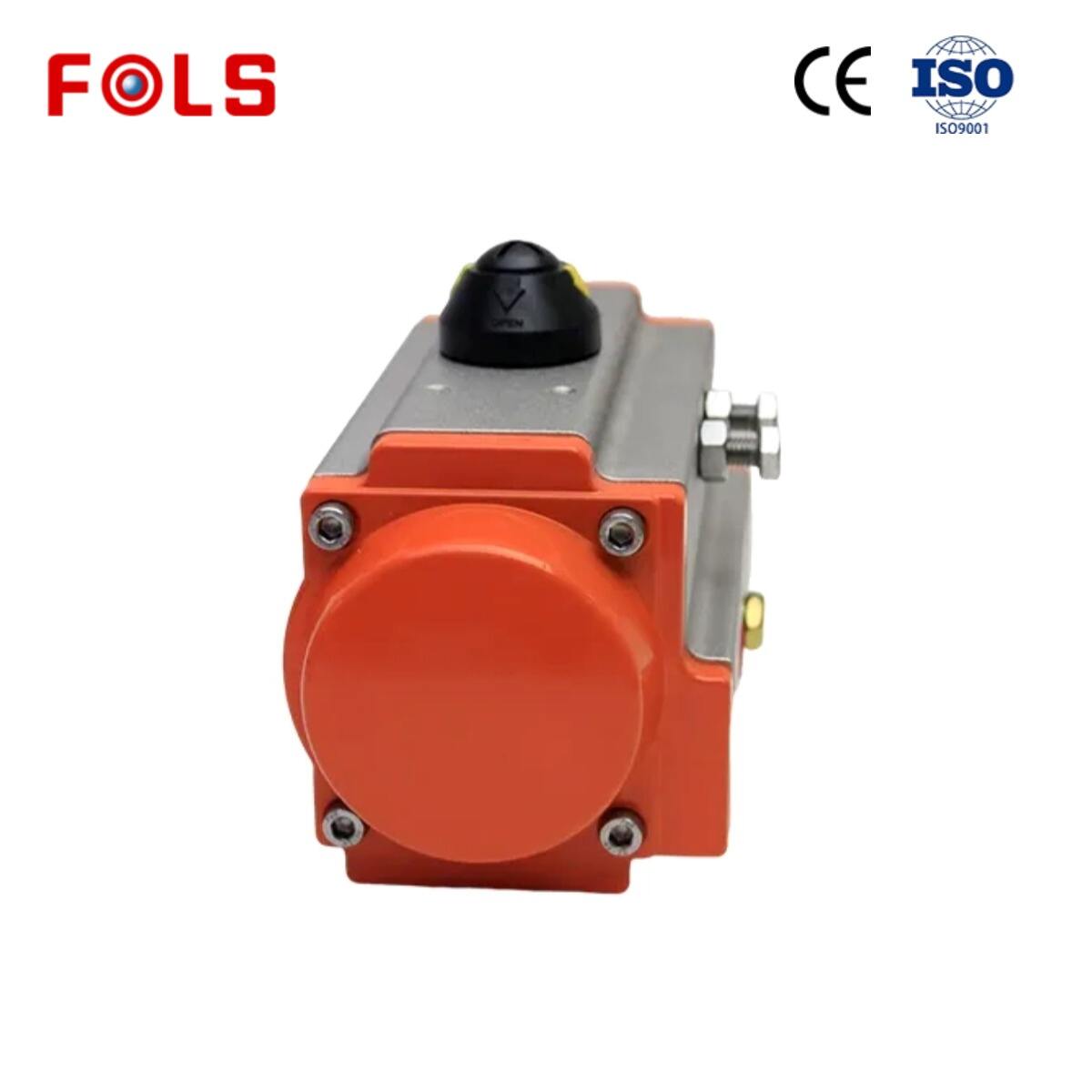

FOLS Actionneur pneumatique à ressort retour simple effet

Actionneur pneumatique à ressort avec système de crémaillère et pignon. S'ouvre sous pression pneumatique et s'interrompt avec fermeture.

Type d'activateur

Retour à ressort pneumatique

Air

Pression d'alimentation

2,5 à 8 bar

Construction

Alliage d'aluminium

Mouvement rotatif

0° à 90°

Température ambiante

-40 à 160°

Classe de protection

IP65

  • Aperçu
  • Produits recommandés

Actionneur pneumatique à retour d'automne

Brève description :



FOLS propose des actionneurs pneumatiques à crémaillère et pignon double effet et simple effet pour répondre à vos besoins spécifiques.

Actionneur pneumatique à retour par ressort avec système à crémaillère et pignon. S'ouvre sous pression pneumatique et s'interrompt avec fermeture. Puissance d'alimentation en air comprise entre 2 ba r et 8 bar . Couple de sortie compris entre 5,7Nm et 2792Nm .

FOLS est un fabricant d'actionneurs pneumatiques à retour par ressort et d'actionneurs pneumatiques double effet pour une variété d'utilisations.



Sélectionnez l'actionneur adapté avec notre aide !

Pression d'alimentation en air : la pression minimale d'alimentation est de 2,5 bars, la pression maximale d'alimentation est de 8 bars.




 Paramètres de l'actionneur pneumatique simple effet



· Fonctionnement M edia :Air sec ou lubrifié, ou gaz non corrosif le maximum  le diamètre des particules doit être inférieur à 30 μm .

· Température de fonctionnement :  Standard :-20℃~+80℃;

· Faible  température: -35℃~+80℃;

· Haute Température : -15℃~+150℃

· Réglage de course : A une plage d'ajustage de + 5° pour la rotation à et 90° .

· Application : Intérieur ou extérieur.

Caractéristiques de Unique Action à ressort de rappel pneumatique

Actionneur :  Actionneur pneumatique à ressort de rappel avec fonction de sécurité Actionneur pneumatique à crémaillère et pignon offrant un couple élevé  Facile à installer et à modifier le nombre de ressorts  Imperméable aux Intempéries .

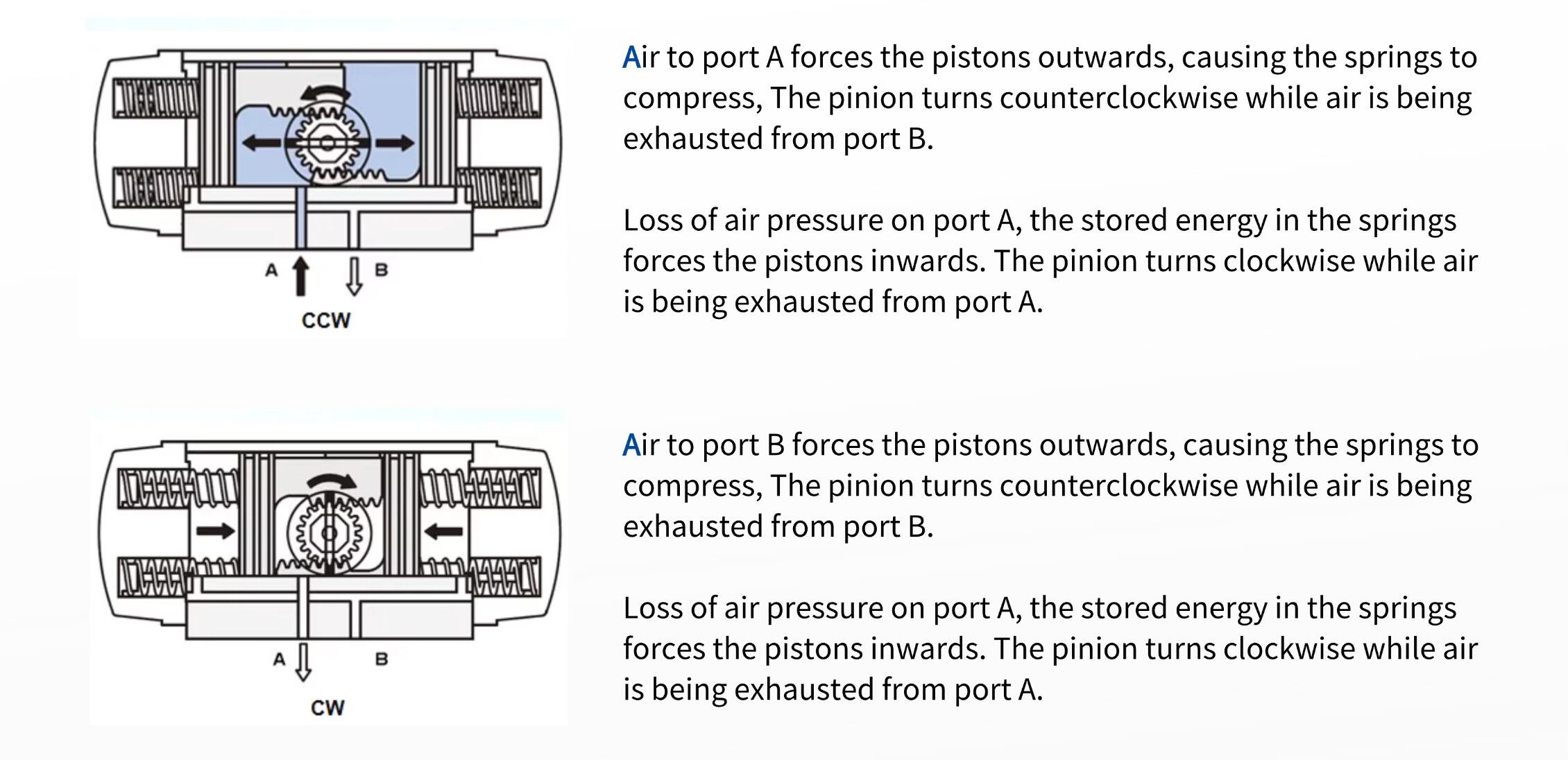

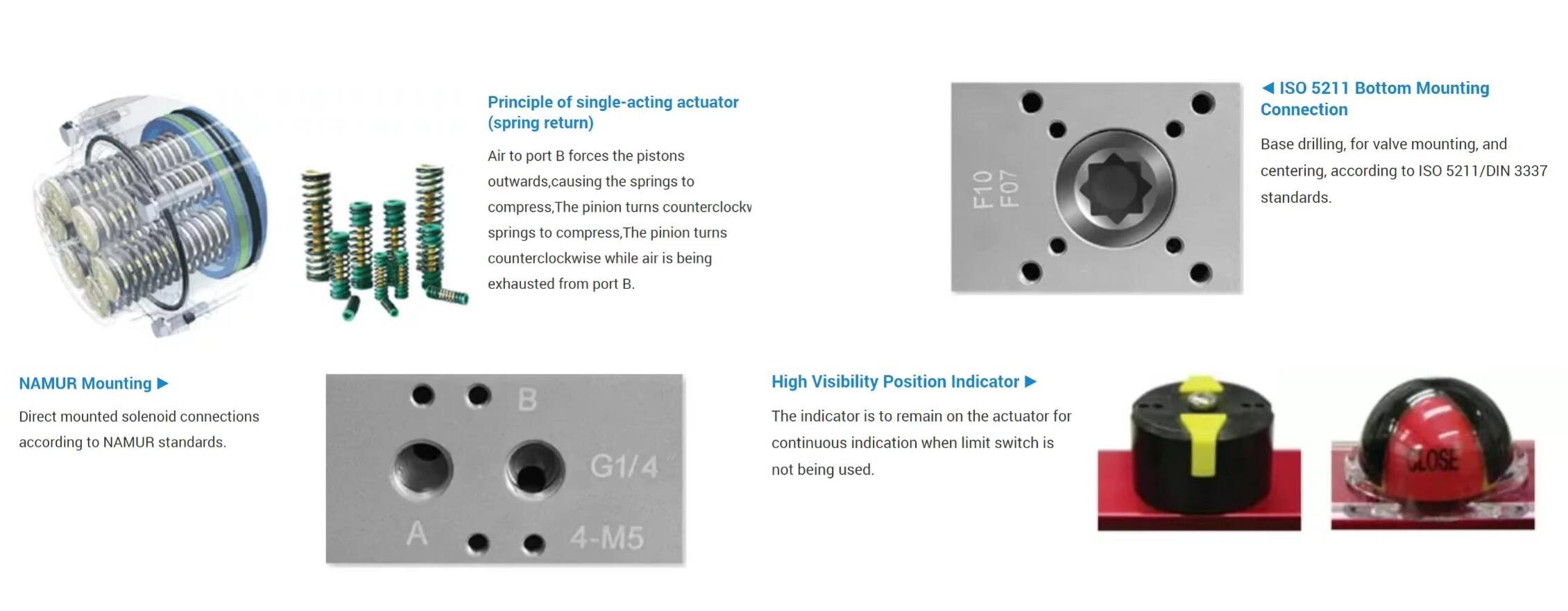

Principe de fonctionnement de l'actionneur pneumatique simple effet :




Caractéristiques de FOLS Actionneur pneumatique double effet :

Ouverture et fermeture rapides et réactives.

Actionneur pneumatique à crémaillère et pignon offrant un couple de sortie élevé  Montage ISO5211 pour vanne à bille et vanne papillon.

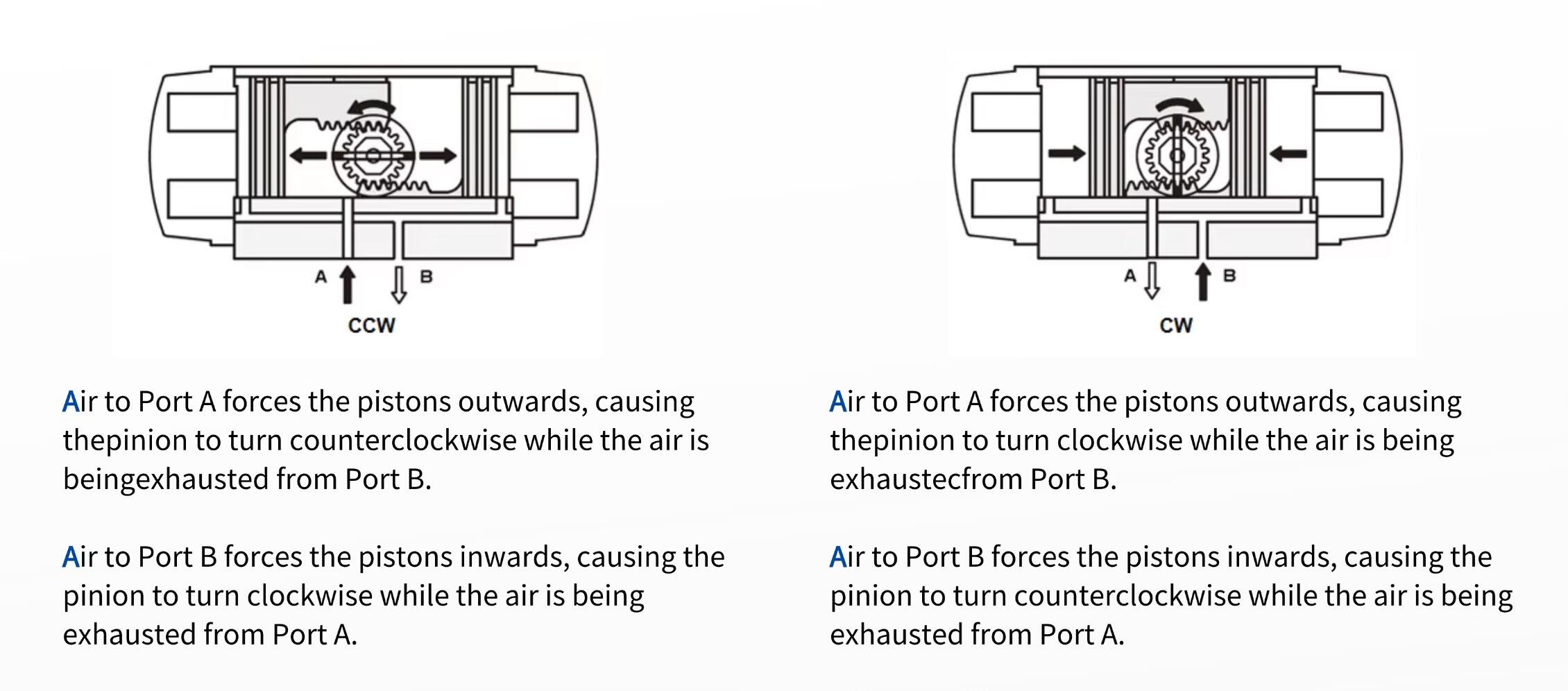

Principe de fonctionnement de l'actionneur pneumatique double effet :


· P les ressorts revêtus rechargés sont fabriqués en matériau de haute qualité, résistants à la corrosion et offrant une longue durée de vie. Ils peuvent être démontés facilement et en toute sécurité afin de satisfaire différentes exigences de couple en modifiant le nombre de ressorts.

· Je SO5211 norme pour vannes à bille ou vannes papillon.

· D IN3337 et NAMUR Norme pour accessoires pneumatiques.

· T les pistons de crémaillère Win sont en aluminium moulé sous pression traité par anodisation dure ou en acier moulé galvanisé, avec position de montage symétrique, longue durée de cycle et fonctionnement rapide ; la rotation inverse s'obtient simplement en inversant les pistons.

· Je il comporte plusieurs ressorts à l'intérieur et revient automatiquement à la position initiale dès que l'air est coupé, ce qui permet de protéger la valve et l'installation.

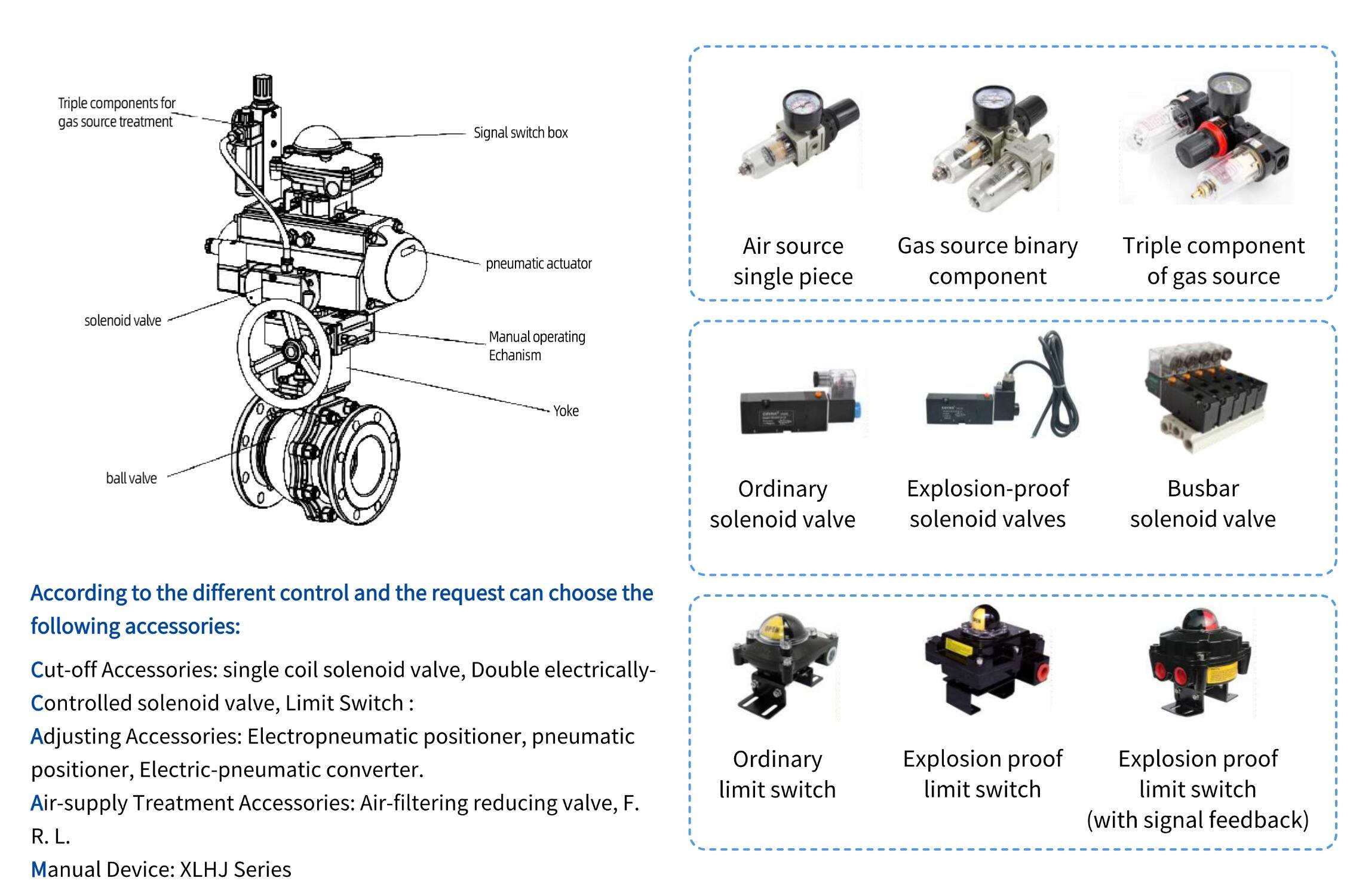

Selon les besoins en contrôle et en commande, les accessoires suivants peuvent être choisis :

·  accessoires de coupure : électrovanne monostable, Électrovanne bistable, Contact de fin de course

·  Accessoires de réglage : Positionneur électropneumatique, positionneur pneumatique, Convertisseur électrique-pneumatique.

·  Accessoires de traitement de l'air d'alimentation : Vanne réductrice filtreuse à air, F. R. L.

·  Dispositif manuel : Série XLHJ

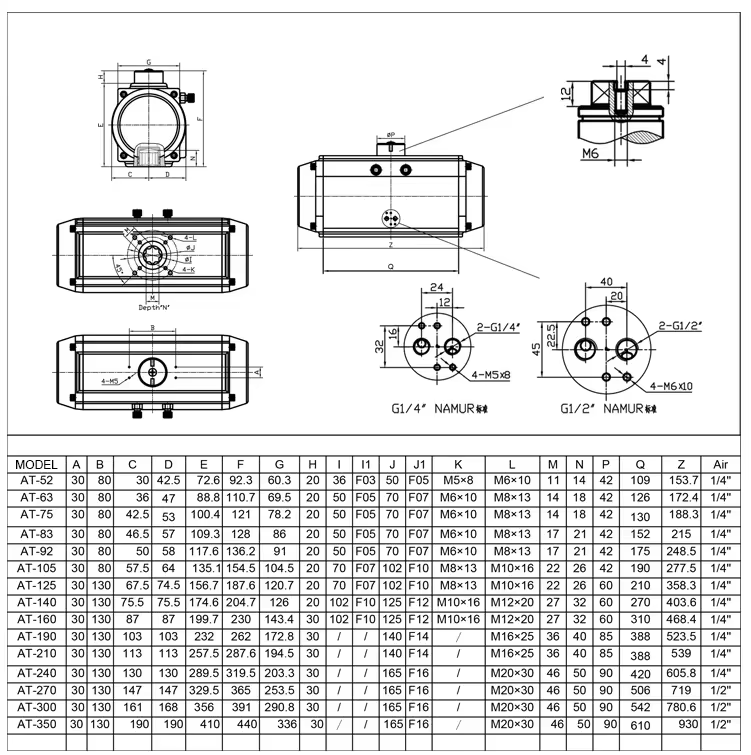

气动阀尺寸及配件图 .jpg


Article

Action Simple、Action Double à Air Comprimé

Mode de fonctionnement

Action Double、Rappel par Ressort (Action Simple) sont disponibles

COUPLE DE SORTIE

14 à 1170 Nm

Pression d'alimentation en air

2,5 à 8 bar

Durée de vie

1 000 000 (1 million) de fois

Angle de rotation

90° ±4°

Matériau de la coque

Alliage d'aluminium extrudé

Médias applicables

Air Comprimé Filtré, Non Corrosif

Température ambiante

Type standard : -20 à +80°C (-4 à 176°F)

Accessoires optionnels

Vanne électromagnétique Namur, interrupteur limite, F.R.L, indicateur de position, dispositif manuel

Application

Alimentation et boissons, raffinage, dessalement, pétrochimie, chimie, pharmacie, textile, pâte à papier et papier, minerais, marine et industries énergétiques

Lubrification

Il n'y a pas de besoin de lubrification pour le type standard en conditions normales de fonctionnement. Des lubrifiants spéciaux doivent être utilisés en cas de températures basses ou élevées.



FOLS Les robinets à tournant sphérique sanitaires pneumatiques vous offrent une solution sûre et fiable pour la régulation des fluides. Les robinets à tournant sphérique sanitaires sont fabriqués avec des matériaux sûrs. L'intérieur et l'extérieur du robinet sont polis et stérilisés. De plus, le robinet à tournant sphérique est équipé de joints alimentaires afin d'éviter toute contamination des aliments.

À utiliser avec des actionneurs pneumatiques pour un contrôle à distance facile. Nous fournissons des solutions économiques et intelligentes de contrôle des fluides.



Si vous avez besoin d'un actionneur ou souhaitez obtenir gratuitement une solution d'actionneur, veuillez nous contacter [email protected]
Pour plus d'informations sur les produits, veuillez nous contacter  www.folsv.com/contact



·  C confirmez la dimension de robinet dont vous avez besoin. Nous proposons ce robinet pneumatique en 2 pouces  à 20 pouces .

·  C confirmez le matériau du corps de robinet dont vous avez besoin. Nous proposons ce robinet pneumatique en WB fonte, Acier moulé, Acier inoxydable 304, Acier inoxydable 316 matériau.

·  C onfirmez la norme de raccordement. Nous proposons ce robinet à bille motorisé en ANSI , JIS , DIN , et Royaume-Uni  nationale.

·  C onfirmez la pression et la température de fonctionnement. La pression et la température sont des paramètres importants qui peuvent influencer le coût.

·  C onfirmez la tension dont vous avez besoin. La bonne tension peut améliorer le fonctionnement de votre vanne.

·  T ndiquez-nous le fluide utilisé. Les fluides présentent des caractéristiques différentes, nous vous aiderons à choisir la vanne adaptée en fonction des exigences du fluide

·  C onfirmez le type d'actionneur dont vous avez besoin. Nous disposons de  Double  ctionnement simple effet ou Unique  Actionneur pneumatique à rappel par ressort pour votre projet.

·  Une oute autre exigence, veuillez nous le préciser, comme le matériau du noyau, le matériau d'étanchéité ou la norme de raccordement. Nous pouvons vous aider à personnaliser la vanne dont vous avez besoin.

·  M lus d'informations, veuillez nous envoyer un message. Le taux de change  sera fourni dans les 2 heures !




Instructions d'installation

·  T serrer l'étanchéité entre la vanne et l'actionneur :  Retirer les quatre boulons situés sous l'actionneur. Détacher l'actionneur de la van v. Le groupe e. Je suis désolé.

·  T resserrer l'écrou situé sur le dessus du corps de la vanne.

·  P remettre l'actionneur sur la vanne et revisser tous les éléments en place

·  T serrer les joints d'étanchéité entre la vanne et les orifices d'entrée/sortie : Retirer le t o couple  boulons et vérifier la présence de débris ou de dommages sur les joints.

·  Je vous en prie. utiliser une clé dynamométrique ou une autre méthode fiable de  serrage des boulons pour reconnecter les orifices d'entrée et de sortie.



Emballage et transport :

En tant que fabricant professionnel de pneumatique soupapes, FOLS vise à fournir à ses clients des produits de la plus haute qualité, aux prix les plus compétitifs, avec une livraison ponctuelle et des services complets garantie nous proposons un éventail complet de services du début à la fin, y compris le conseil et le service après-vente, offrant un soutien global pour garantir que nous soyons à vos côtés à chaque étape du projet.



Entreprise :



FOLS s'engage à fournir à ses clients des produits de la plus haute qualité, aux prix les plus compétitifs, une livraison ponctuelle ainsi qu'un service garanti complet. Du début à la fin, nous proposons des services complets, allant du conseil au service après-vente, en apportant un soutien global, afin d'assurer votre accompagnement à chaque étape du projet.  entreprise tout au long de chaque phase du projet.  45 ans fabricant d'actionneurs de robinets  Accepte la personnalisation à grande échelle.  2 bases de production , stock suffisant,



Délai de livraison court, expédition le jour même.



Utilisation d'équipements de fabrication importés d'Allemagne, inspection qualité à 100 % avant l'expédition, qualité garantie.  Fournir une norme industrielle garantie 1 an (12 mois) . Certifié par ISO 9001 , certifications supplémentaires incluent CE, TUV, RoHS, SGS, BV, anti-explosion et sécurité incendie.  Fournir OEM/ODM services. Peut produire  JIS 5K/10K, ANSI 150lb/300lb/600lb/900lb des produits standard.  K, ANSI  150lb / 300lb / 600lb / 900lb  standard .
