การแก้ปัญหาเบื้องต้นเกี่ยวกับวาล์วบอลไฟฟ้าที่พบบ่อย

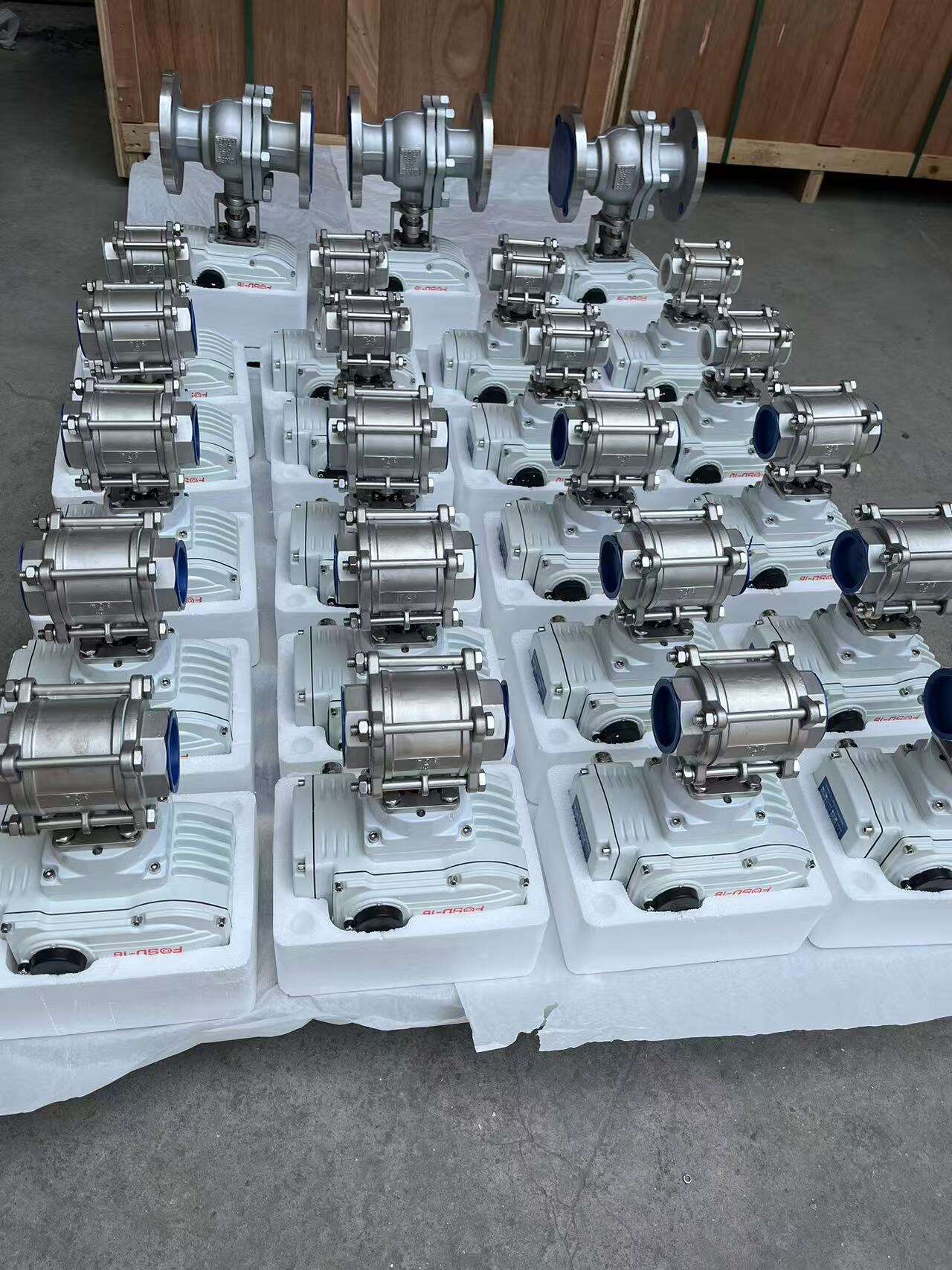

การเข้าใจระบบวาล์วบอลไฟฟ้าและส่วนประกอบหลัก

ส่วนประกอบสำคัญของวาล์วบอลไฟฟ้า: แอคชูเอเตอร์, สเต็ม, บอล, และซีล

วาล์วบอลไฟฟ้าขึ้นอยู่กับส่วนประกอบหลักสี่ส่วนที่ทำงานร่วมกันเพื่อให้ทำงานได้อย่างถูกต้อง หัวใจของระบบคือตัวขับเคลื่อนไฟฟ้า ซึ่งทำหน้าที่เปลี่ยนพลังงานไฟฟ้าให้กลายเป็นการเคลื่อนไหว โดยโมเดลส่วนใหญ่จะใช้มอเตอร์แบบสเต็ปเปอร์หรือเซอร์โวในการแปลงพลังงานนี้ เมื่อถูกกระตุ้น ตัวขับเคลื่อนจะส่งแรงบิดหมุนไปยังแกน เพื่อทำให้บอลภายในหมุน บอลมีรูขนาด 90 องศาที่เปิดและปิดเพื่อควบคุมการไหลผ่านวาล์ว สำหรับจุดประสงค์ด้านการปิดผนึก ผู้ผลิตมักติดตั้งวัสดุประเภทพีทีเอฟอี (PTFE) หรือยางรอบๆ ชิ้นส่วนที่เคลื่อนไหวได้ ซีลเหล่านี้ช่วยรักษาความแน่นหนาแม้ในสภาวะความดันสูง บางครั้งอาจสูงถึง 600 ปอนด์ต่อตารางนิ้ว การปฏิบัติตามข้อกำหนด ASME B16.34 หมายความว่าวาล์วเหล่านี้สามารถทนต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรงโดยไม่รั่วซึม ทำให้เป็นทางเลือกที่เชื่อถือได้สำหรับระบบที่สำคัญ ซึ่งความล้มเหลวไม่ใช่ตัวเลือก

สัญญาณควบคุมเริ่มต้นการเคลื่อนไหวของวาล์วในระบบอัตโนมัติอย่างไร

ระบบอัตโนมัติใช้สัญญาณ 4-20 มิลลิแอมป์ หรือ 24 โวลต์ดีซี จากพีแอลซีเพื่อเริ่มต้นการเคลื่อนที่ของวาล์ว เมื่อได้รับสัญญาณ ชุดเกียร์ของแอคทูเอเตอร์จะหมุนสต็อก เพื่อให้การเคลื่อนที่เต็มช่วงเสร็จสมบูรณ์ภายใน 15–30 วินาที สำหรับรุ่นมาตรฐาน โปรโตคอลอุตสาหกรรม เช่น Modbus TCP ให้ข้อมูลตำแหน่งกลับมา ทำให้สามารถควบคุมแบบวงจรปิด ซึ่งจำเป็นต่อความเสถียรของกระบวนการ

หลักการทำงานทั่วไปของการขับเคลื่อนวาล์วบอลไฟฟ้า

วาล์วบอลไฟฟ้าทำงานโดยอาศัยแรงบิดในการขับเคลื่อน โดยแอคทูเอเตอร์จะมีค่าแรงบิดตั้งแต่ 20–300 นิวตันเมตร ขึ้นอยู่กับขนาดของวาล์ว มีมาตรการป้องกันสองชั้น ได้แก่ ตัวหยุดเชิงกลและเซนเซอร์แบบฮอลล์เอฟเฟกต์ เพื่อป้องกันการหมุนเกิน รุ่นฟอล์ซเซลฟ์จะใช้สปริงดึงคืนเมื่อไฟฟ้าดับ ในขณะที่รุ่นแบบมอดูเลตสามารถรองรับการตั้งตำแหน่ง 0–100% เพื่อควบคุมอัตราการไหลอย่างแม่นยำ

การวินิจฉัยและแก้ไขปัญหาการตั้งตำแหน่งวาล์วผิดพลาด

ระบบวาล์วบอลไฟฟ้าต้องการการประสานงานอย่างแม่นยำระหว่างชิ้นส่วนกลไกกับสัญญาณควบคุม เมื่อเกิดข้อผิดพลาดในการจัดตำแหน่ง การดำเนินการอย่างเป็นระบบจะช่วยแยกปัญหาที่อาจเกิดขึ้นได้ ตั้งแต่สิ่งกีดขวางทางกายภาพไปจนถึงข้อผิดพลาดของระบบอิเล็กทรอนิกส์

วาล์วไม่สามารถเปิดหรือปิดได้สมบูรณ์ — การประเมินสิ่งกีดขวางทางกลไกและการจัดตำแหน่งที่ผิดพลาด

ตรวจสอบเศษวัสดุแปลกปลอมหรือการสะสมของแร่ธาตุที่ทำให้การหมุนของบอลถูกจำกัด การจัดตำแหน่งที่ไม่ตรงกันระหว่างแกนแอคทูเอเตอร์และเพลาของวาล์วเป็นสาเหตุถึง 31% ของความล้มเหลวในการเคลื่อนที่บางส่วน ทำการทดสอบการทำงานด้วยมือเพื่อแยกแยะปัญหาจากการติดขัดของกลไกกับปัญหาที่เกี่ยวข้องกับระบบควบคุม

บทบาทของสวิตช์ลิมิตที่ขัดข้องต่อการเคลื่อนที่ของวาล์วที่ไม่สมบูรณ์

สวิตช์ลิมิตทำหน้าที่หยุดการเคลื่อนไหวของแอคทูเอเตอร์เมื่ออยู่ในตำแหน่งเปิดหรือปิดเต็มที่ เมื่อสวิตช์เสียหาย วาล์วมักจะหยุดอยู่ที่ระยะทาง 85–90% ของการเคลื่อนที่ ทดสอบความต่อเนื่องของสวิตช์ขณะทำงานรอบวงจร เพื่อยืนยันการเชื่อมต่อที่ถูกต้องที่จุดปลายทาง

การปรับค่าแรงบิดและการปรับเทียบแอคทูเอเตอร์ใหม่เพื่อให้เคลื่อนที่ได้เต็มช่วง

ความต้องการแรงบิดที่สูงเกินไปอาจทำให้ระบบหยุดทำงานก่อนกำหนด ควรปรับเทียบค่าใหม่ตามข้อกำหนดของผู้ผลิตเพื่อให้สอดคล้องกับความต้องการแรงดันของระบบ หลังจากการปรับ ให้ตรวจสอบยืนยันการหมุนเต็ม 90 องศาตลอด 3 รอบการทำงาน

การวิเคราะห์ข้อถกเถียง: เมื่อสัญญาณตอบกลับจากระบบอัตโนมัติปิดบังตำแหน่งวาล์วที่แท้จริง

การศึกษาเกี่ยวกับวาล์วควบคุมในปี 2022 เปิดเผยว่า 18% ของระบบที่ใช้งานอัตโนมัติรายงานการยืนยันตำแหน่งผิดพลาดในช่วงที่เกิดความเสียหายทางกล ซึ่งเน้นย้ำถึงความสำคัญของการตรวจสอบตำแหน่งวาล์วด้วยตนเองในงานประยุกต์ใช้งานที่เกี่ยวข้องกับความปลอดภัย แม้ว่าสัญญาณตอบกลับทางอิเล็กทรอนิกส์จะแสดงผลปกติก็ตาม

การแก้ไขปัญหาสัญญาณควบคุมและการสื่อสารล้มเหลว

ความผิดปกติของสัญญาณควบคุมและผลกระทบต่อการตอบสนองของวาล์วลูกบอลไฟฟ้า

สัญญาณแรงดันไฟฟ้ากระชาก สัญญาณอ่อนตัว หรือความไม่เข้ากันของโปรโตคอล ทำให้การสื่อสารระหว่างตัวควบคุมและวาล์วขัดข้อง ตามรายงานความปลอดภัยระบบไหลเวียนของเหลวปี 2024 ระบุว่า ความผิดปกติของสัญญาณเป็นสาเหตุของปฏิกิริยาที่ล่าช้าถึง 34% ในท่อส่งอัตโนมัติ ซึ่งมักถูกวินิจฉัยผิดว่าเป็นปัญหาทางกล โดยทั่วไปแล้วมักเกิดจากสายไฟเสื่อมสภาพหรือความไม่สอดคล้องกันของลอจิก

การทดสอบสัญญาณขาเข้าและตรวจสอบความสมบูรณ์ของสัญญาณขาออกจากระบบ PLC หรือ DCS

เพื่อยืนยันความถูกต้องของสัญญาณ:

1. วัดค่ากระแสไฟฟ้า (mA) จากขั้วต่อของ PLC/DCS ขณะสั่งการ
2. ยืนยันความเข้ากันได้ระหว่างโปรโตคอลการสื่อสาร (เช่น HART เทียบกับ Foundation Fieldbus)
3. ตรวจสอบการต่อสายกราวด์อย่างต่อเนื่องระหว่างตู้ควบคุมและแอคทูเอเตอร์

กรณีศึกษาหนึ่งพบว่า ความต่างศักย์กราวด์ 22μV ทำให้สัญญาณ 4–20mA ทำงานผิดพลาดในวาล์วน้ำมันนอกชายฝั่ง ส่งผลให้วินิจฉัยความผิดพลาดได้ไม่ถูกต้อง

มีสัญญาณแต่วาล์วไม่ทำงาน: การแยกแยะข้อผิดพลาดของสายไฟ กับ ความล้มเหลวของวงจรภายใน

เมื่อสัญญาณมาถึงขั้วต่อโดยไม่มีการเคลื่อนไหว:

• ข้อผิดพลาดของสายไฟ : ตรวจสอบความต้านทานของตัวนำ; ค่าที่สูงกว่า 5 โอห์ม ต่อ 100 ฟุต บ่งชี้ถึงการกัดกร่อน
• วงจรภายใน : ใช้ออสซิลโลสโคปเพื่อประเมินการทำงานของ MOSFET บนแผงควบคุมแอคทูเอเตอร์

การสำรวจในอุตสาหกรรมชี้ให้เห็นว่า การเสื่อมสภาพของสายไฟที่ไม่ได้รับการตรวจจับ เป็นสาเหตุของความล้มเหลวที่เกี่ยวข้องกับสัญญาณถึง 68% โดยเฉพาะในสภาพแวดล้อมที่มีความชื้นสูง

แนวโน้ม: การใช้ระบบวินิจฉัยอัจฉริยะเพิ่มมากขึ้น เพื่อตรวจจับการสูญเสียสัญญาณแต่เนิ่นๆ

บอลวาล์วไฟฟ้ารุ่นใหม่มาพร้อมไอซีในตัวที่สามารถตรวจสอบรูปแบบสัญญาณและคาดการณ์ความล้มเหลวได้ล่วงหน้า 8–12 สัปดาห์ โรงงานกลั่นแห่งหนึ่งลดเวลาการหยุดทำงานโดยไม่ได้วางแผนลงได้ 41% หลังจากติดตั้งบอลวาล์วที่มี:

• การตรวจสอบแพ็กเก็ต Modbus/TCP ในตัว
• การจับคู่ความต้านทานแบบไดนามิกสำหรับสายสัญญาณระยะไกล
• การติดตามอัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) แบบเรียลไทม์

ระบบที่ชาญฉลาดเหล่านี้ช่วยให้สามารถเปลี่ยนสายเคเบิลได้ทันท่วงทีตามสภาพการสึกหรอทางไฟฟ้า ทำให้การบำรุงรักษาเปลี่ยนจากการกำหนดตามเวลาเป็นการกำหนดตามสภาพจริง

การระบุและป้องกันการอุดตันทางกลและความล้มเหลวของซีล

การเคลื่อนที่ของวาล์วติดขัดหรือไม่ตอบสนอง — การระบุสิ่งปนเปื้อนในของเหลว

การเคลื่อนที่บางส่วนหรือไม่มีเลย มักเกิดจากอนุภาคที่สะสมอยู่ในเส้นทางการไหล รวมถึงคราบตะกรัน สารตกค้างจากการกัดกร่อน หรือของเหลวที่ตกผลึกแล้ว การศึกษาของ ISA ปี 2022 พบว่า 43% ของกรณีที่ไม่ตอบสนอง เกิดจากอนุภาคขนาดย่อยกว่า 100 ไมครอนที่ติดอยู่ที่บริเวณรอยต่อระหว่างบอลกับซีล

แกนลูกสูบติดขณะเคลื่อนที่แบบหมุนกลับ: เกิดจากความสึกหรอ การกัดกร่อน หรือการหล่อลื่นที่ไม่เหมาะสมหรือไม่?

แรงต้านทานของแกนลูกสูบทำให้การตอบสนองล่าช้าหรือแรงบิดไม่สม่ำเสมอ รูปแบบการเกิดข้อผิดพลาดหลัก ได้แก่:

รูปแบบความล้มเหลว	สัญญาณบ่งชี้สำหรับการวินิจฉัย	การดำเนินการเพื่อป้องกันล่วงหน้า
การเกรี้ยว	พื้นผิวมีหลุม หรือเกิดปฏิกิริยาไฟฟ้าเคมี	อัปเกรดเป็นสแตนเลสสตีล 316L
การสวม	พื้นที่ก้านขัดมัน กระแสไฟฟ้าของแอคชูเอเตอร์เพิ่มสูงขึ้น	ควรหล่อลื่นด้วยจาระบีที่มีส่วนผสมของ PTFE ทุกปี
แรงบิดเกิน	แอคชูเอเตอร์ลื่นไถลระหว่างการทำงาน	ตั้งตัวจำกัดแรงบิดที่ 80% ของค่ากำหนดของวาล์ว

การรั่วไหลตามแนววาล์ว — การแยกแยะการรั่วของซีลบรรจุภัณฑ์กับการเสื่อมสภาพของซีท

การซึมออกทางด้านนอกบ่งชี้ถึงความล้มเหลวของกลอนซีล ซึ่งมักเกิดจากกราไฟต์อัดที่เสื่อมสภาพ การไหลผ่านภายในบ่งชี้ถึงความเสียหายของซีทอันเนื่องมาจากการขีดข่วนบนลูกบอล ใช้การทดสอบการลดแรงดันเพื่อระบุแหล่งที่มา:

• การรั่วของซีลบรรจุภัณฑ์ : แรงดันลดลง 10% ภายใน 5 นาที (วาล์วปิด)
• การรั่วของที่นั่ง : การลดลงมากกว่า 20% ระหว่างการทดสอบแรงดันคงที่

การสึกหรอทางกลและการเปลี่ยนแปลงอุณหภูมิอย่างต่อเนื่องเป็นสาเหตุหลักของการเสียหายของซีล

การขยายและหดตัวจากความร้อนซ้ำๆ ทำให้ซีลยางอิลาสโตเมอร์แข็งตัว ลดความสามารถในการสัมผัสกันได้อย่างแน่นหนาในขณะเคลื่อนไหวเล็กน้อย ในระบบที่ใช้งานบ่อย (≥50 ครั้ง/วัน) ควรตรวจสอบซีลทุกไตรมาส

กลยุทธ์: การติดตั้งตัวกรองด้านต้นทางเพื่อลดการอุดตันซ้ำซาก

ติดตั้งตัวกรองแบบคู่ขนาด 40 ไมครอนที่ด้านต้นทาง เพื่อลดความล้มเหลวจากอนุภาคปนเปื้อนได้ถึง 68% สำหรับระบบที่ใช้ไฮโดรคาร์บอน ควรใช้ร่วมกับแม่เหล็กจับสารปนเปื้อนชนิดเฟอร์รัส

การรับประกันความน่าเชื่อถือในระยะยาวด้วยการบำรุงรักษาและวินิจฉัยอย่างรุก

แนวทางการบำรุงรักษาและการตรวจสอบสำหรับวาล์วบอลไฟฟ้า เพื่อใช้เป็นมาตรการป้องกันล่วงหน้า

การตรวจสอบและหล่อลื่นอย่างสม่ำเสมอมีส่วนช่วยยืดอายุการใช้งานของวาล์วอย่างมาก การตรวจสอบตามกำหนดเกี่ยวกับแรงบิดของแอคทูเอเตอร์และความสมบูรณ์ของซีล สามารถลดอัตราการเสียหายได้ 64% เมื่อเทียบกับแนวทางแก้ไขเมื่อเกิดปัญหา ช่างเทคนิคควรให้ความสำคัญกับ:

• การกำจัดสิ่งปนเปื้อนออกจากช่องภายใน
• การทดสอบความต้านทานของการต่อสายไฟฟ้า
• หล่อลื่นชุดเกียร์แอคทูเอเตอร์ตามคำแนะนำของผู้ผลิต

ขั้นตอนการบำรุงรักษาและซ่อมวาล์วแบบทีละขั้นตอนสำหรับช่างเทคนิคภาคสนาม

ปฏิบัติตามลำดับนี้เพื่อลดระยะเวลาการหยุดทำงาน

1. ตัดกระแสไฟฟ้าและลดแรงดันในระบบให้หมดอย่างสมบูรณ์
2. ยืนยันตำแหน่งของวาล์วด้วยการควบคุมด้วยมือ
3. ทำความสะอาดชิ้นส่วนภายในด้วยตัวทำละลายที่ไม่กัดกร่อน
4. ประกอบชิ้นส่วนใหม่โดยใช้ค่าแรงบิดตามที่กำหนด

ปัญหาแหล่งจ่ายไฟที่ทำให้เกิดการเปลี่ยนแปลงแรงดันไฟฟ้าและความเครียดของมอเตอร์

แรงดันไฟฟ้าไม่เสถียรเป็นสาเหตุของความล้มเหลวในระยะเริ่มต้นของแอคทูเอเตอร์ถึง 23% โปรดตรวจสอบ:

• แหล่งจ่ายไฟที่เสถียรภายในช่วง ±5% ของค่ามาตรฐาน (24V/120V/240V)
• ความต้านทานการต่อพื้นต่ำกว่า 1Ω
• การทำงานที่เหมาะสมของอุปกรณ์ป้องกันไฟกระชาก

เสียงรบกวนหรือความร้อนส่วนเกินจากแอคทูเอเตอร์ บ่งชี้ถึงความล้มเหลวของมอเตอร์ขับเคลื่อน

เสียงกรอบแกรบหรืออุณหภูมิของตัวเรือนเกิน 60°C (140°F) บ่งบอกถึงภาวะมอเตอร์ผิดปกติ ควรดำเนินการวินิจฉัยทันที โดยรวมถึง:

• การประเมินความไม่สมดุลของแรงดันเฟส
• การวัดความต้านทานการหมุน
• การทดสอบความต้านทานฉนวน (ต้องไม่ต่ำกว่า 100MΩ)

การถ่ายภาพความร้อนและเซนเซอร์ IoT สำหรับการบำรุงรักษาเชิงคาดการณ์ของแอคทูเอเตอร์ไฟฟ้า

กล้องอินฟราเรดตรวจจับรูปแบบความร้อนที่ผิดปกติก่อนที่ความเสียหายจะปรากฏให้เห็น เมื่อรวมกับเซนเซอร์วัดการสั่นสะเทือน จะช่วยให้สามารถ:

• ตรวจจับการสึกหรอของแบริ่งในระยะแรก (เกณฑ์: การเคลื่อนตัว 0.05 มม.)
• ตรวจสอบประสิทธิภาพของการหล่อลื่นแบบเรียลไทม์
• วิเคราะห์แนวโน้มการใช้พลังงาน

กลยุทธ์: กำหนดช่วงเวลาเปลี่ยนถ่ายตามการวิเคราะห์รอบการทำงาน

โรงงานที่ใช้การบำรุงรักษาตามรอบการทำงานรายงานว่าการซ่อมฉุกเฉินลดลง 41% ข้อแนะนำเกณฑ์การเปลี่ยนถ่าย:

ชิ้นส่วน	งานปานกลาง	หนัก...',
ซีลวาล์ว	5 ล้านรอบ	1.2 ล้านรอบ
เฟืองแอคชูเอเตอร์	10M รอบหมุน	2.5 ล้านรอบการหมุน
บูชต้นวาล์ว	7 ล้านครั้งของการเคลื่อนที่	1.8 ล้านครั้ของการเคลื่อนที่

กลยุทธ์ที่อิงข้อมูลนี้ช่วยป้องกันความล้มเหลวที่ไม่คาดคิด ขณะเดียวกันก็เพิ่มอายุการใช้งานของชิ้นส่วนและลดต้นทุนการบำรุงรักษาให้เหมาะสมที่สุด

คำถามที่พบบ่อย

ส่วนประกอบหลักของวาล์วบอลไฟฟ้าคืออะไร

ส่วนประกอบหลักของวาล์วบอลไฟฟ้า ได้แก่ แอคทูเอเตอร์ ต้นวาล์ว ลูกบอล และซีล ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อควบคุมการไหลผ่านวาล์ว

ทำไมจึงสำคัญที่ต้องแก้ไขปัญหาความผิดปกติของสัญญาณไฟฟ้าในวาล์วบอลไฟฟ้า

การแก้ไขปัญหาความผิดปกติของสัญญาณไฟฟ้ามีความสำคัญอย่างยิ่ง เนื่องจากมักเป็นสาเหตุทำให้ระบบอัตโนมัติตอบสนองช้าหรือทำงานผิดพลาด การเพิกเฉยอาจนำไปสู่การวินิจฉัยที่คลาดเคลื่อนและทำให้ต้องหยุดทำงานเป็นเวลานาน

สามารถวินิจฉัยปัญหาตำแหน่งวาล์วที่ผิดพลาดได้อย่างไร

สามารถวินิจฉัยความล้มเหลวในการตั้งตำแหน่งวาล์วได้โดยการตรวจสอบสิ่งกีดขวาง การตรวจสอบการไม่ตรงแนวระหว่างแกนของแอคทูเอเตอร์และเพลาของวาล์ว และการทดสอบการทำงานผิดปกติของสวิตช์ลิมิต

อะไรเป็นสาเหตุให้เกิดเสียงรบกวนหรือความร้อนมากเกินไปในแอคทูเอเตอร์ไฟฟ้า?

เสียงรบกวนหรือความร้อนมากเกินไปในแอคทูเอเตอร์ไฟฟ้า มักบ่งชี้ถึงความล้มเหลวของมอเตอร์ขับเคลื่อน ซึ่งอาจเกิดจากความไม่สมดุลของแรงดันเฟส ความต้านทานในการหมุน หรือฉนวนที่เสื่อมสภาพ

การบำรุงรักษาเชิงคาดการณ์ช่วยอย่างไรกับวาล์วบอลไฟฟ้า?

การบำรุงรักษาเชิงคาดการณ์ใช้เครื่องมือต่างๆ เช่น กล้องอินฟราเรดและเซ็นเซอร์ IoT เพื่อระบุปัญหาที่อาจเกิดขึ้นก่อนที่จะกลายเป็นปัญหาร้ายแรง จึงช่วยลดการหยุดทำงานโดยไม่ได้วางแผนและการบำรุงรักษาที่มีค่าใช้จ่าย
