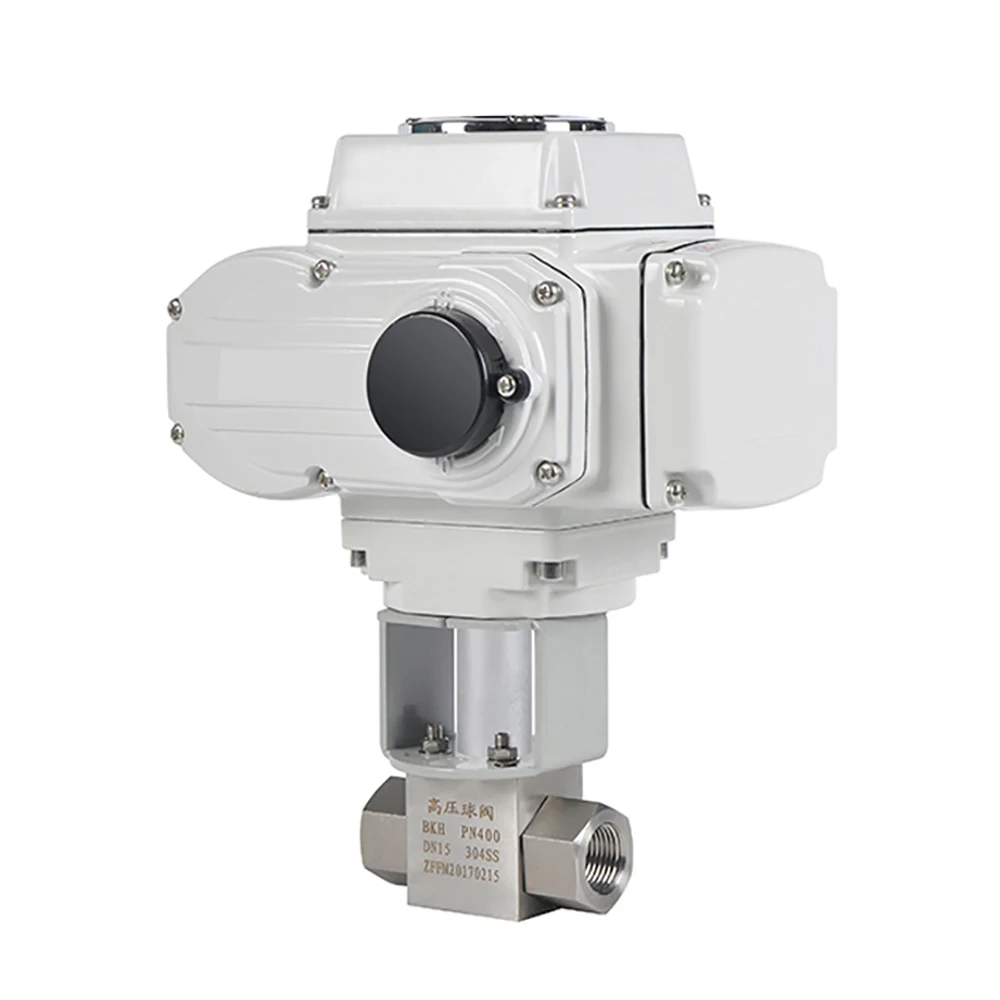

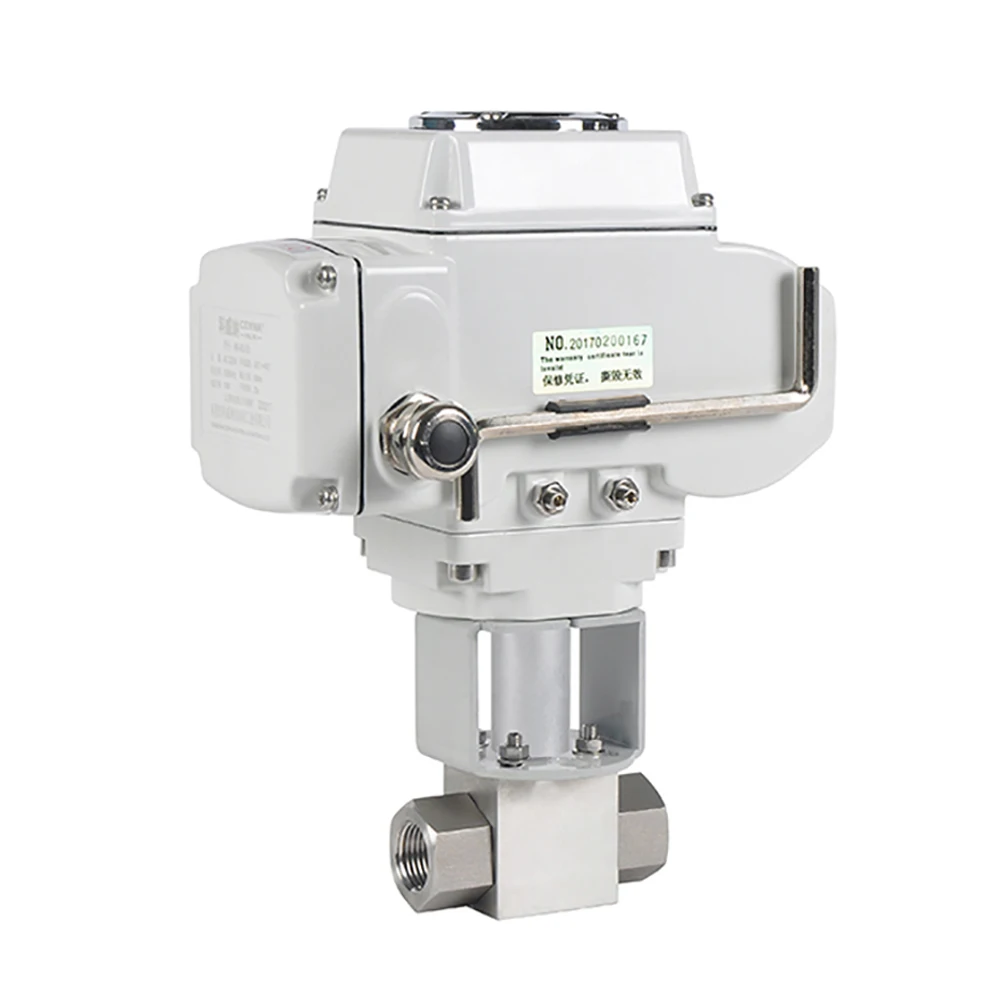

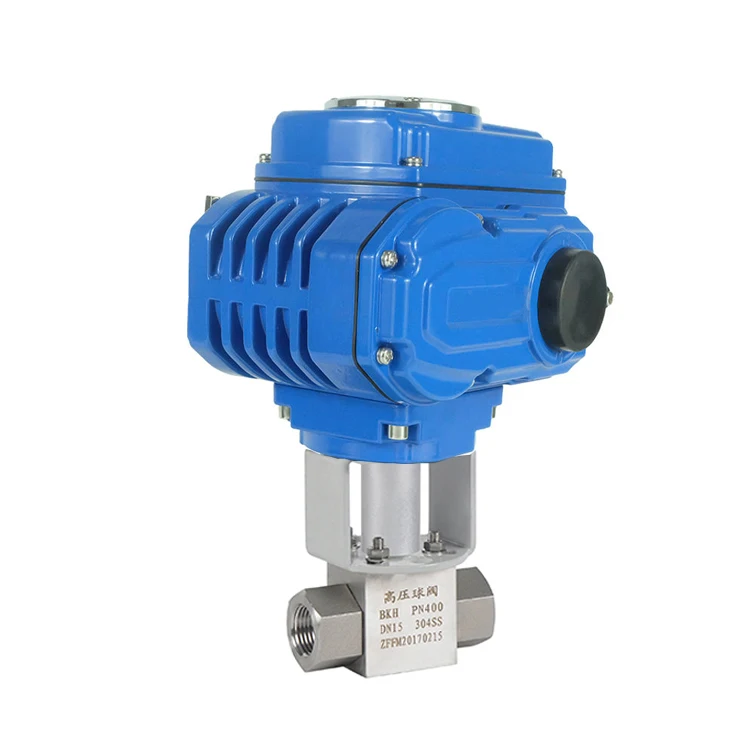

PN400 Elektrinis aktuatorius nerūdijantisis plienas 316/304 aukštos slėgio motorizuotas elektroninis BKH globulinis vamzdelis vidaus švitinys vandeniui 5000
|
Modelis |
Fo SD -05/10/16/30/60/100/200/400/800 |
|
Momentų diapazonas |
50Nm iki 8000Nm |
|
Temperatūros intervalas |
-10℃ iki 180℃ |
|
Elektros galimybės |
220VAC, 24VCD, 12VDC, 380VAC, 110VAC, 24VAC |
- Apžvalga
- Rekomenduojami produktai
- Eksploatacijos temperatūros diapazonas: -40°C-+95°C.
- Su puikia jėga ir išvaigždumi.
- Su puikiomis cheminėmis varžymo gebėjimais.
- Atsparumo savybė yra savarankiškai sulaužoma.
- Žema šiltnamio laidumas, apie 1/200 nuo geležies.
- Svarbiųjonų turinys viduje pasiekia ultragarsių vandens standartus.
- Gyvulinių rodiklių atitinka nacionalinius sveikatos standartus.
- Rūšties sienos yra gausios ir glodnos, todėl perkeliant skysčius jis sukelia mažesni atrinkimus ir prisiskverbimą.
- Vyskioji svoris, lygus 1/5 geležies ir 1/6 varno.
- Lengvas montavimas. Galima jungti flangais, dvigubu sąjunga ir pan.
- Puikus antišAGING ir UV tinkamumas, todėl normalus naudingas gyvybės laikas yra gana ilgesnis už kitus leidinių sistemų.
- Naftos ir cheminė pramonė: aukštos slėgio potvynis, reaktoriaus mediumo valdymas.
- Elektrinė energija: krosnies sistemos smėlis, šaldo vandens valdymas.
- Vandens apdorojimas: aukštos slėgio valymas, pompos ir vamzdyno ryšio sistema.
- Skystis (vanduo, olę, rūgštys ir bazoje tirpalai), dujos (gamtinės dujos, garas), nesiklijuojantys tirpalai.
- Nepritaikoma: turinti didelius daleles ar aukšto klajumo mediumą (lengvai užsidengia vamzdinio erdvė).
- Temperatūros intervalas: -20℃~180℃ (PTFE slenkstis) arba aukštesnis (metalinis slenkstis).
- Mažo dydžio pripūtinių tinklai (DN15~DN50), dažniausiai naudojami prietaisų šakiniuose arba gausiuose erdvėse.
PN400 Nerezintis plienas 316\304 Elektrinis aktuatorius 5000 PSI aukštos slėgio motorizuotas elektroninis BKH vidinėmis šiekštoms sferinis vamzdynas

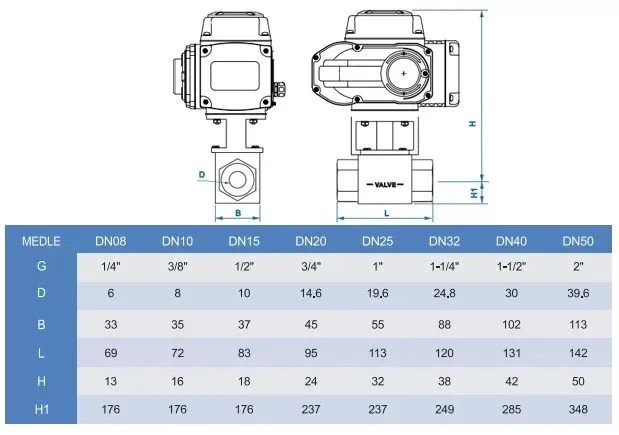

| Nominalus skersmuo DN(mm) | DN8-DN50 | |||
| Nominacinis slėgis | PN1,6-6,4MPa | |||
| Nominacinis slėgis | Jėgos bandymas | PN2,4-9,6MPa | ||
| Dedumo bandymas | PN1.76-7.0MPa | |||
| Tinkamas veikimo sąlygomis | Tinkamas mediumas | Vanduo, garai, aliejus | nitrose | acetinė rūgštis |
| Tinkama temperatūra | -28°C-+400°C | -28°C-+500°C | ||
Puiki aukštos slėgio veikimo charakteristika. Naudojant stiprius medžiagas ir stiprintą konstrukcinį dizainą, ji tinka aukštų slėgių aplinkoms (pvz., PN16 ir aukščiau), su patikimu hermetiškumu ir stipriu slėgio išlaikymo gebėjimu. Automatinis valdymas. Komplektuojama elektros aktyuatoriumi, ji palaiko nutolęjusį valdymą ir automatizuotą veikimą, o gali būti integruota į inteligentinę sistemą, kad būtų padidinta procesų efektyvumas. Greitas atidarymas ir uždarymas. Globulio vamzdynas turi paprastą struktūrą, atidarymas ir uždarymas reikalauja tik 90 laipsnių sukimo, tinka vietoms, kur reikalingas dažnas perjungimas arba skubus išjungimas. Gera hermetiškumo charakteristika. Vamzdinės sėdelės gamintos iš PTFE, metalo ir kitų hermetiškų medžiagų, su mažu šiluminių nuostolių lygiu, atitinka griežtas hermetiškumo reikalavimus (pvz., koroziniam terpam arba aukšto slėgio dujoms). Kompaktna struktūra, patogus montavimas. Sviestinis (šluostas) ryšys supaprastina montavimą, ypač tinka mažo dydžio potvyniams (DN50 ar mažiau), taupantis erdvę. Aukšta korozijos varžymo gebėjimo. Galima pasirinkti nerūdijančiąją baldą, brąžą ir kitas medžiagas, kad pritaikytų ją prie korozinio terpo (pvz., rūgščių ir bazo dujų, cheminių dujų).
| · Produkto parametrai · |

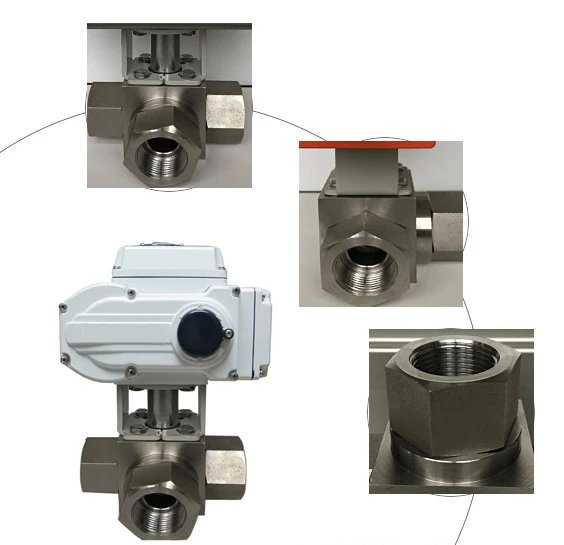

| · Produktų aprašymas · |
| · Elektrinio aktyvatoriaus privalumai · |

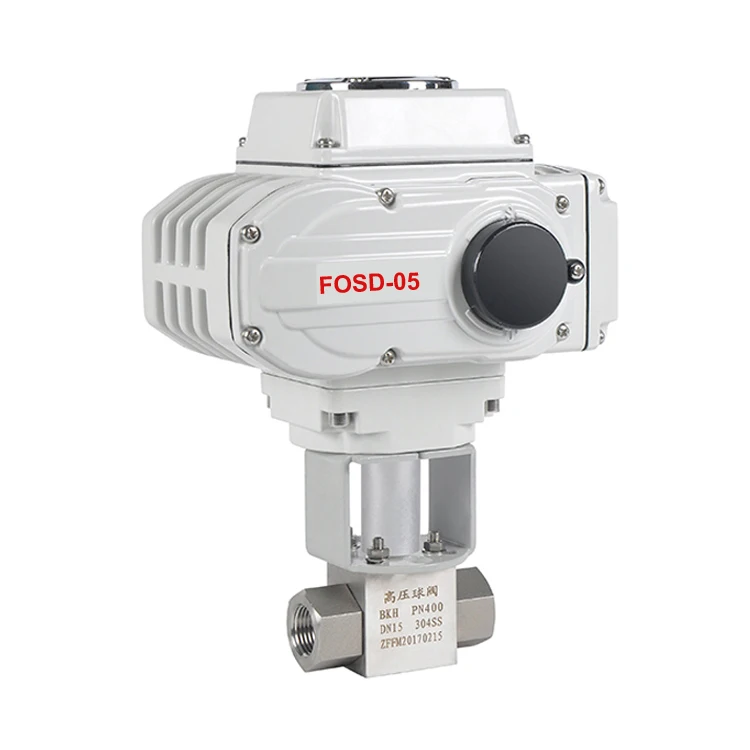

| Prekės parametras | FOSD-05 | FOSD-10 | FOSD-16 | FOSD-30 | FOSD-60 | FOSD-125 | FOSD-250 | FOSD-400 |
| Išėjimo sukimo momentas | 50Nm | 100Nm | 160Nm | 300Nm | 600Nm | 1250Nm | 2500Nm | 4000Nm |
| Nominalus judėjimo laikas | 20s | 15S/30S | 30S\/60S | 100S | 100S | 100S | ||
| Apsisukimo kampas | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° |
| Darbo srovė | 0.25A | 0.48A | 0.68A | 0.8A | 1.2A | 2A | 2A | 2.7A |
| Pradžios jėga | 0.25A | 0.48A | 0.72A | 0.86A | 1.38A | 2.3A | 2.3A | 3A |
| Variklio galia | 10W/F | 25W/F | 30W/F | 40W\/F | 90W\/F | 100W\/F | 120W\/F | 140W\/F |
| Svoris | 3kg | 5kg | 5.5KG | 8kg | 8.5KG | 15kg | 15,5 kg | 16KG |
| Galia | AC220V, AC24V, AC110V , AC380, DC24V , DC12V (pasirinkite parinktis) | |||||||
| Izoliacijos atsparumas | 100M\/500VDC | |||||||
| Slėgio išlaikymas | 1500 VAC , vienas minutė | |||||||
| Apšarda nuo neleistino įėjimo | IP65/IP67 | |||||||
| Montavimo kampas | 360° bet koks kampas | |||||||
| Elektrinis junginys | vienas G1/2 CNCO, vienas energijos kablio prisijungimo prievadas, vienas signalo kablio prisijungimo prievadas | |||||||
| Apšvietimo drėgmė | -30°C iki +60°C | |||||||
| Pilotavimo grandinių galimybės | A: su ribinio pozicijos perjungikliu (standartinis) | |||||||
| B: su neutralios pozicijos perjungikliu (neaktyvus kontaktas) | ||||||||
| C: su potenciometro tipo | ||||||||
| D: abiejų tipų – potenciometro ir neutralios padėties perjungiklio | ||||||||
| E: su valdymo moduliu (moduliavimo programoms) | ||||||||
| F: DC variklio valdymo schema | ||||||||
| G: Trijuostis srovės 380V valdymo schemos tipas | ||||||||
| H: Trijuostis srovės 380V, abiejų neutralios padėties perjungiklio ir potenciometro tipas | ||||||||
| · Tipinės taikymo sritys · |

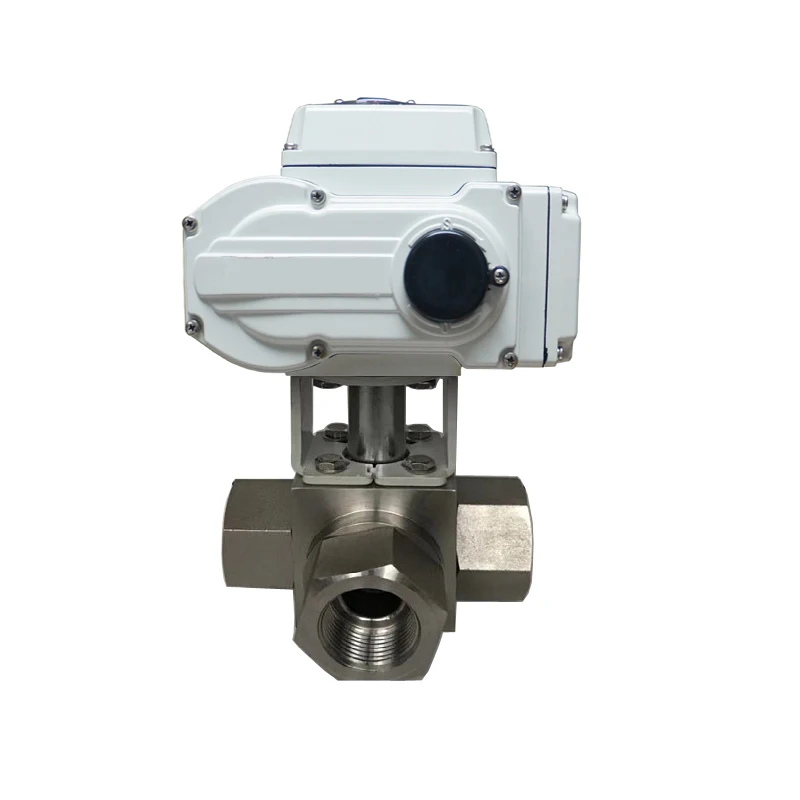

| · Rekomenduoti produktus · |
| · Įmonės Profilis · |

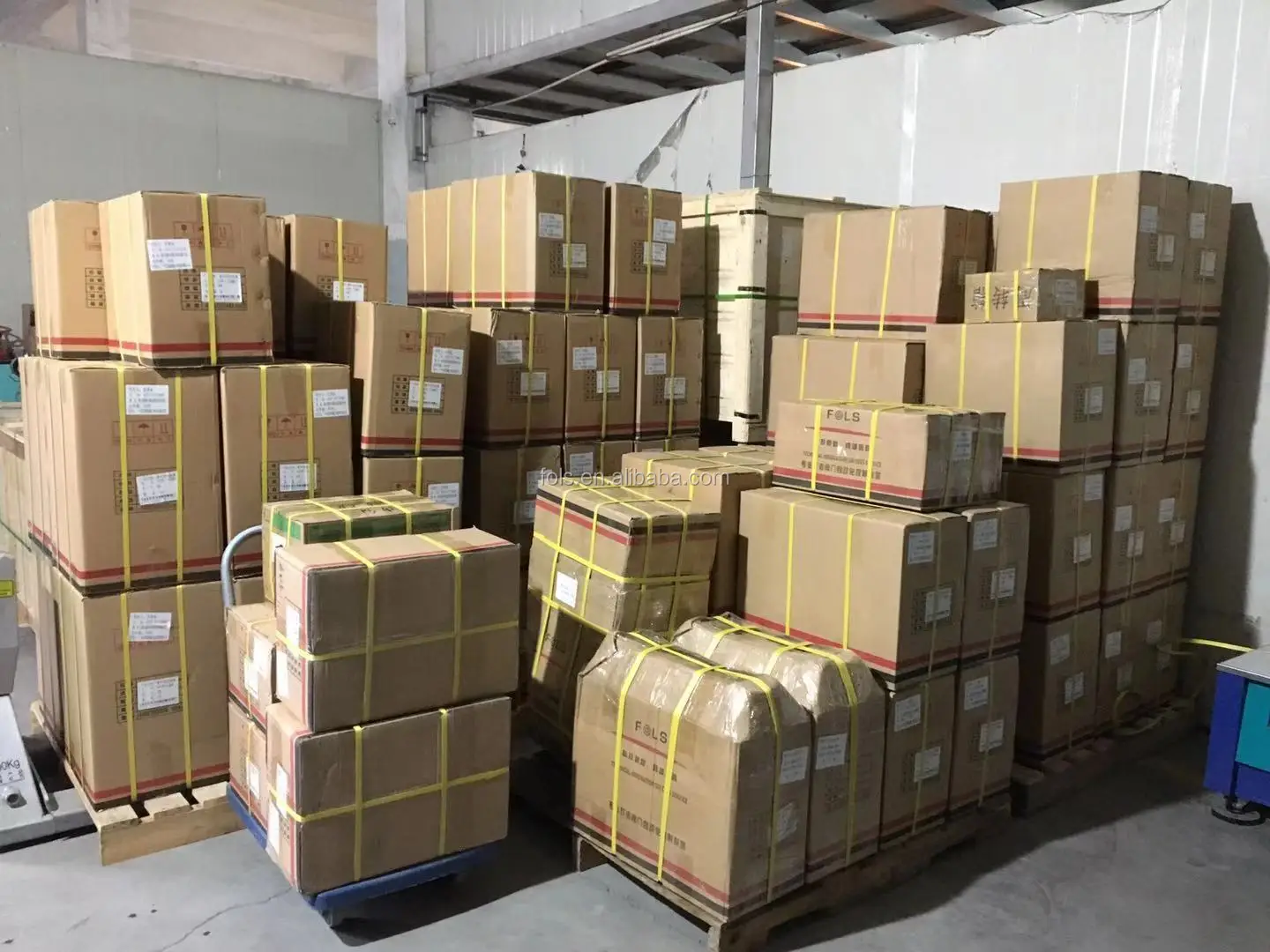

| · Produkto pakavimas · |
| · DAK · |
