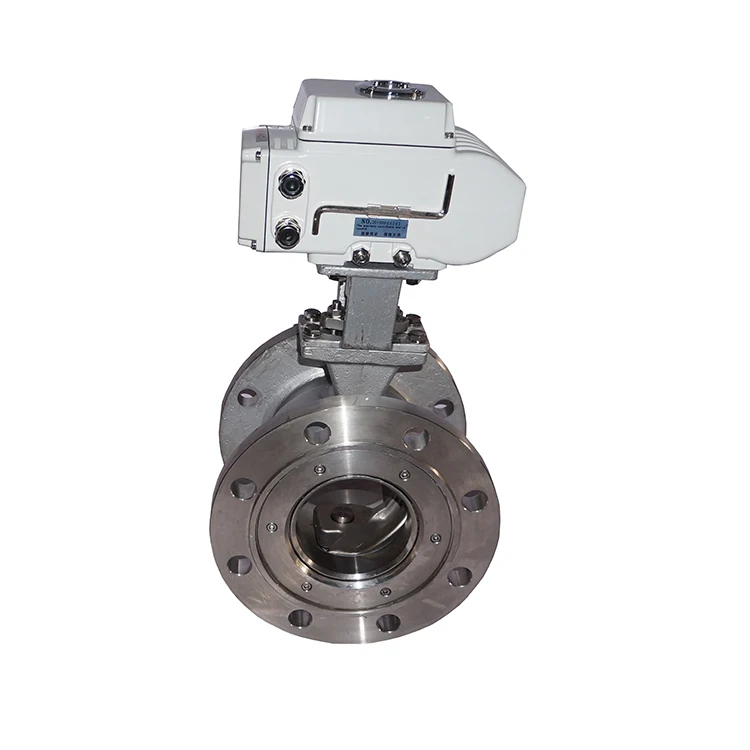

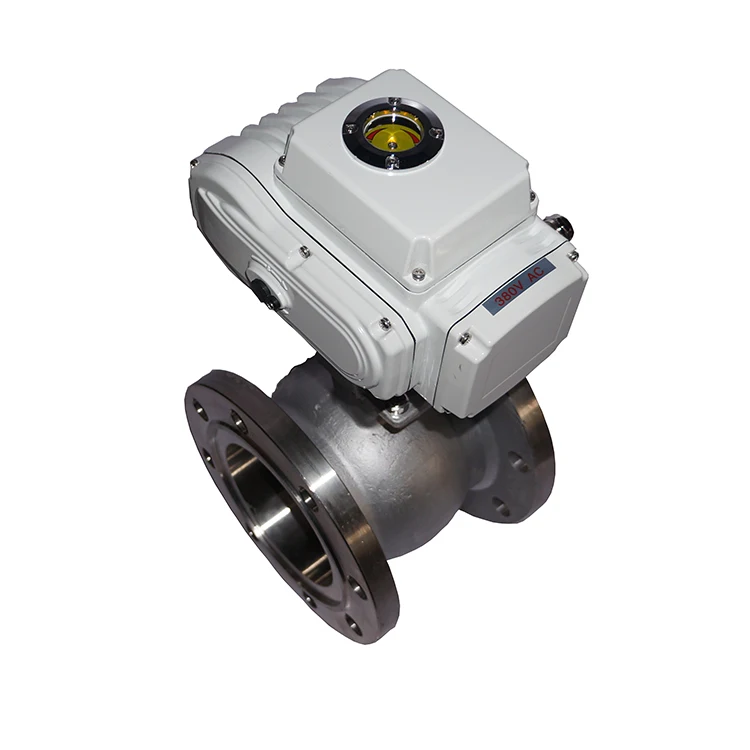

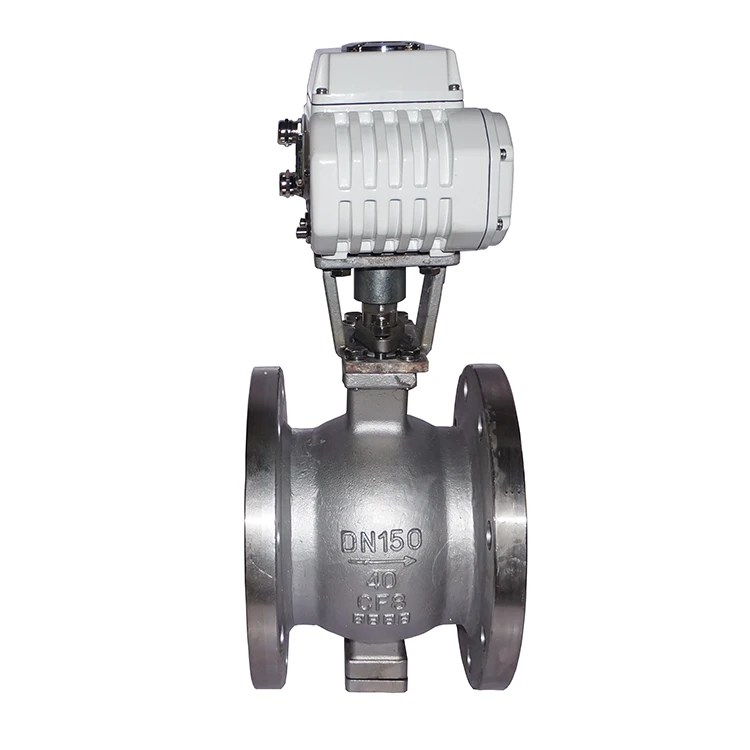

220VAC DN50 DN80 DN100 flanginis nerūdantisios plieno vamzdelis elektrinis mechanizuotas globulės vamzdelis

220VAC DN50 DN80 DN100 flanginis nerūdantisios plieno vamzdelis elektrinis mechanizuotas globulės vamzdelis

Modelis	Fo SD -05/10/16/30/60/100/200/400/800
Momentų diapazonas	50Nm iki 8000Nm
Temperatūros intervalas	-10℃ iki 180℃
Elektros galimybės	220VAC, 24VCD, 12VDC, 380VAC, 110VAC, 24VAC

Apžvalga
Rekomenduojami produktai

220VAC DN50 DN80 DN100 flanginis nerūdantisios plieno vamzdelis elektrinis mechanizuotas globulės vamzdelis

· Mūsų pranašumai ·

Privalumai:

Guandžou Fols Vandens Krūvio Technologijos Co., Ltd. tikslas yra pateikti mūsų klientams geriausios kokybės produktus su labiausiai konkurencingomis kainomis, laiku tiekiant ir teikiant visą garantijos paslaugą.
Daugiau nei 30 METŲ gamintojas aktyvuojamų vamzdžių, MASINĖ PAPRAŠYMŲ priimama.
3 gamybos bazės, didelis sandėlys, TRUMPAS LAIKO TERMINAS, to paties dėžės siuntimas.
Viešbučiai iš Vokietijos , 100% kokybės kontrolė prieš siuntimą, kokybė užtikrinta. Pramoninė standartinė. 1 METS (12 mėnesių) garantija.
Sertifikuota pagal ISO 9001, kartu su papildomais sertifikatais, įskaitant CE, RoHS, SGS, BV, eksplozijos ir ugnies saugumo.
Galima OEM / ODM paslauga.

· Produkto specifikacija ·

Elektrinis V-formos reguliavimas su spinduliu gali būti sujungtas su FOLS serija elektriniu aktuatoriumi, su atnaujinamu servo stiprintuvu ir gali veikti su įvesties (4-20mA DC, 0-10VDC arba 1-5V) signalais bei vimafaziniu elektros srove. Tai leidžia reguliuoti slėgį, srautą, temperatūrą, skysčio lygį ir kitus parametrus. V pjūvis atveriamas kintamuoju elemente, o smegenų jėga kilęs iš palyginimo su tvirtuoju sluosniu, kuris gali nutrumpinti vlaksnį, prevencijuojant užsidengimą. Su srauto galios, aukšta reguliavimo tikslumu, gera uždarymo ir lengvu svoriu. Taip pat taikomas daugelyje situacijų, išskyrus mažą diametru, kampinę ir trikampio jungimą. Ypač tinkamas dūmų ir vlaksninių vidurio reguliavimui bei mažiems suspenzijų vidurio. Plačiai naudojamas popieriaus gamyboje, cukaus, naftos, chemijos, metallurgijos ir kitose pramonės automatizuotuose valdymo sistemose.

Produkto savybės
1. Kompaktiškas, mažas dydis, vertikalus ir horizontalus montavimas.

2. Puikios reguliavimo savybės: V- tipo rankšluosčio vamzdynas turi maždaug lygias procentinio srauto charakteristikas ir iki 300:1 reguliuojamumą. Todėl V tipo rankšluosčio vamzdynas gali teikti tikslų valdymą.

3. Didžiausias srautas: aukštas maksimalus srautas, mažas srauto varžymas, todėl galima naudoti mažesnę, ekonomiškesnę vamzdžio dydį.

4. Dviejų riebalų konstrukcija, aukšta mechaninė stabiliyba, mažas paleidimo sukimo momentas užtikrina, kad vamzdynas turėtų puikią jautrumą.

5. Metalinis vamzdžio dėžutė: V- tipo rankšluosčio vamzdynas naudoja metalinę dėžutę, kuri turi puikių įsigardymo savybių ir ilgą dieną.

Kūnas
Nominalus dydis: DN25-DN500
Korpuso medžiaga: WCB, 304, 316, 316L
Rinkimo tipas: Flangis
Slėpio klasė: PN16-PN4.0MPa
Konstrukcijos tipas: Plaukiančio rankšluosčio vamzdyno komponentai
Dėžutės medžiaga: PTFE: -30~180C
PPL: -30~250C
Branduolio medžiaga: 304, 316, 316L
Stiebės medžiaga: 304
Taikomas vidus: vanduo, drabužis, garas ir kt. Veikimo charakteristika

Dizaino ir gamybos standartai
Ripinio standartas: G, NPT, BSPT, BSP, DIN259/2999
Viršutinis flangas: ISO5211
Slėgio testavimas: ISO5208 API598

Elektrinis aktyvatorius (pasirinktinai)

Tipas	Kontrolės tipas	Funkcija
Elektrinis aktuatorius	ĮJUNGTA-ĪŠJUNGTA tipas	Atsakymas: aktyvus signalas, neaktyvus kontaktų signalas, varža
(Pasirinktinai)	Reguliacijos tipas	Įvesties ir išvesties signalai: 4-20mA, 0-10v, 1-5v, perjungiklis, MODBUS, PROFIBUS lauko busas
(Pasirinktinai)	Lauko veikimo	Lauke, nutolusio valdymo perjungimas ir reguliacija MODBUS, PROFIBUS lauko busas

Elektrinio aktyvatoriaus specifikacija

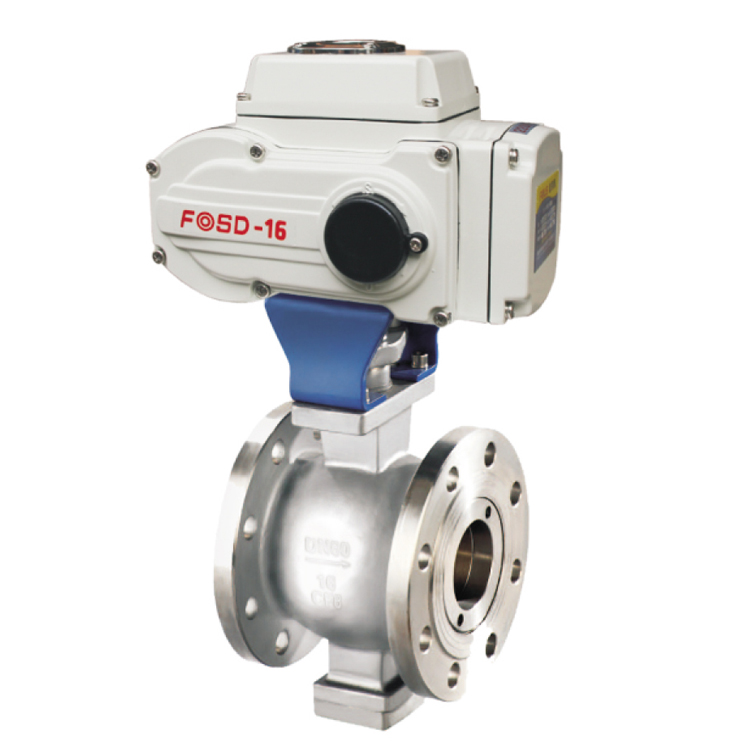

Prekės parametras	FOSD-05	FOSD-10	FOSD-16	FOSD-30	FOSD-60	FOSD-125	FOSD-250	FOSD-400
Išėjimo sukimo momentas	50Nm	100Nm	160Nm	300Nm	600Nm	1250Nm	2500Nm	4000Nm
Nominalus judėjimo laikas	10S/20S	15S/30S			30S\/60S	100S	100S	100S
Apsisukimo kampas	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°
Darbo srovė	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Pradžios jėga	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Variklio galia	10W/F	25W/F	30W/F	40W\/F	90W\/F	100W\/F	120W\/F	140W\/F
Svoris	3kg	5kg	5.5KG	8kg	8.5KG	15kg	15,5 kg	16KG
Galia	AC220V, AC24V, AC110V , AC220 , AC380, DC24V (pasirinkite parinktis)
Įvesties signalas	4-20mA (moduliacinis tipas)
Išvesties signalas	4-20mA (moduliacinis tipas)
Izoliacijos atsparumas	100M\/500VDC
Slėgio išlaikymas	1500 VAC , vienas minutė
Apšarda nuo neleistino įėjimo	IP65/IP67
Montavimo kampas	360° bet koks kampas
Elektrinis junginys	vienas G1/2 CNCO, vienas energijos kablio prisijungimo prievadas, vienas signalo kablio prisijungimo prievadas
Apšvietimo drėgmė	-30°C iki +60°C
Pilotavimo grandinių galimybės	A: su ribinio pozicijos perjungikliu (standartinis)
	B: su neutralios pozicijos perjungikliu (neaktyvus kontaktas)
	C: su potenciometro tipo
	D: abiejų tipų – potenciometro ir neutralios padėties perjungiklio
	E: su valdymo moduliu (moduliavimo programoms)
	F: DC variklio valdymo schema
	G: Trijuostis srovės 380V valdymo schemos tipas
	H: Trijuostis srovės 380V, abiejų neutralios padėties perjungiklio ir potenciometro tipas
