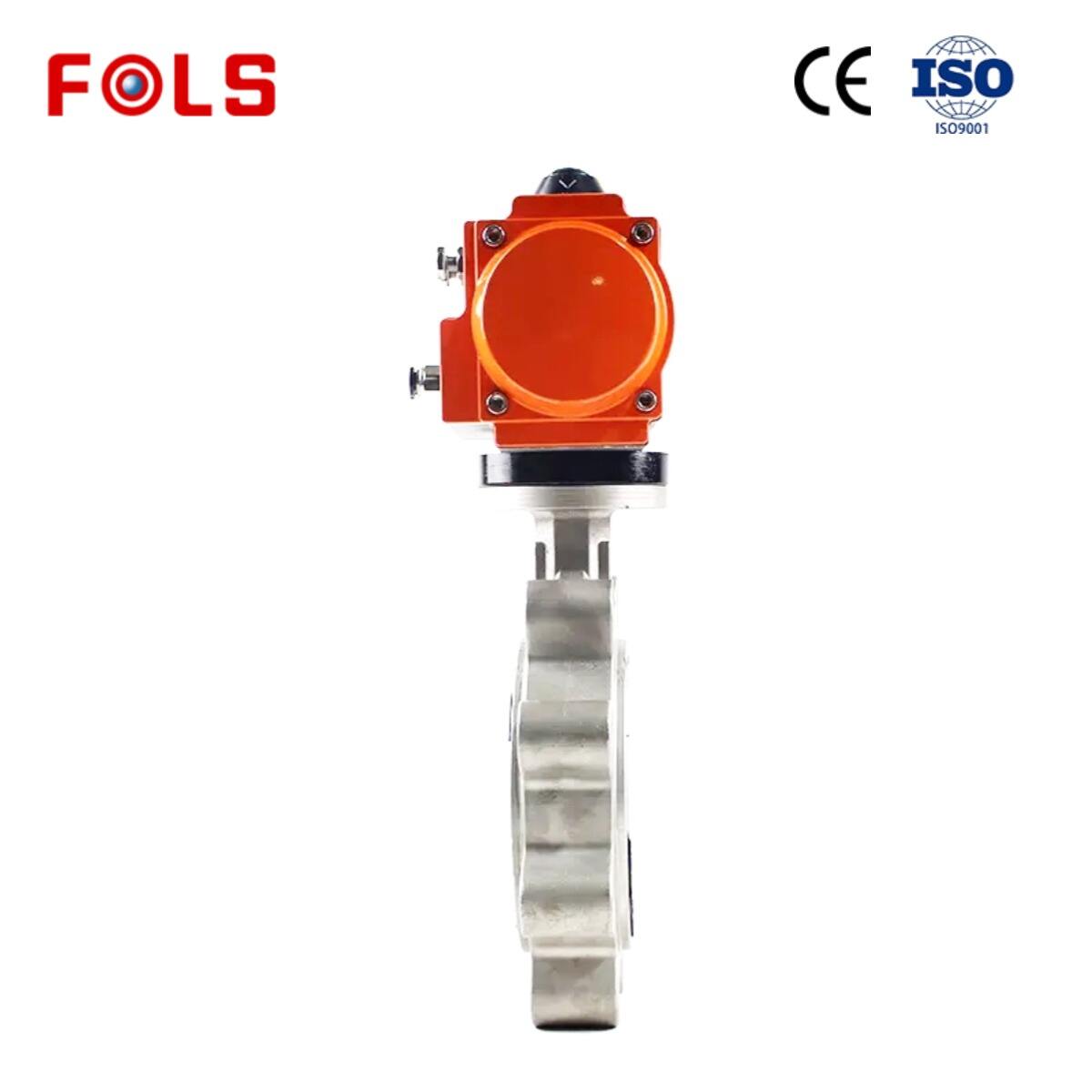

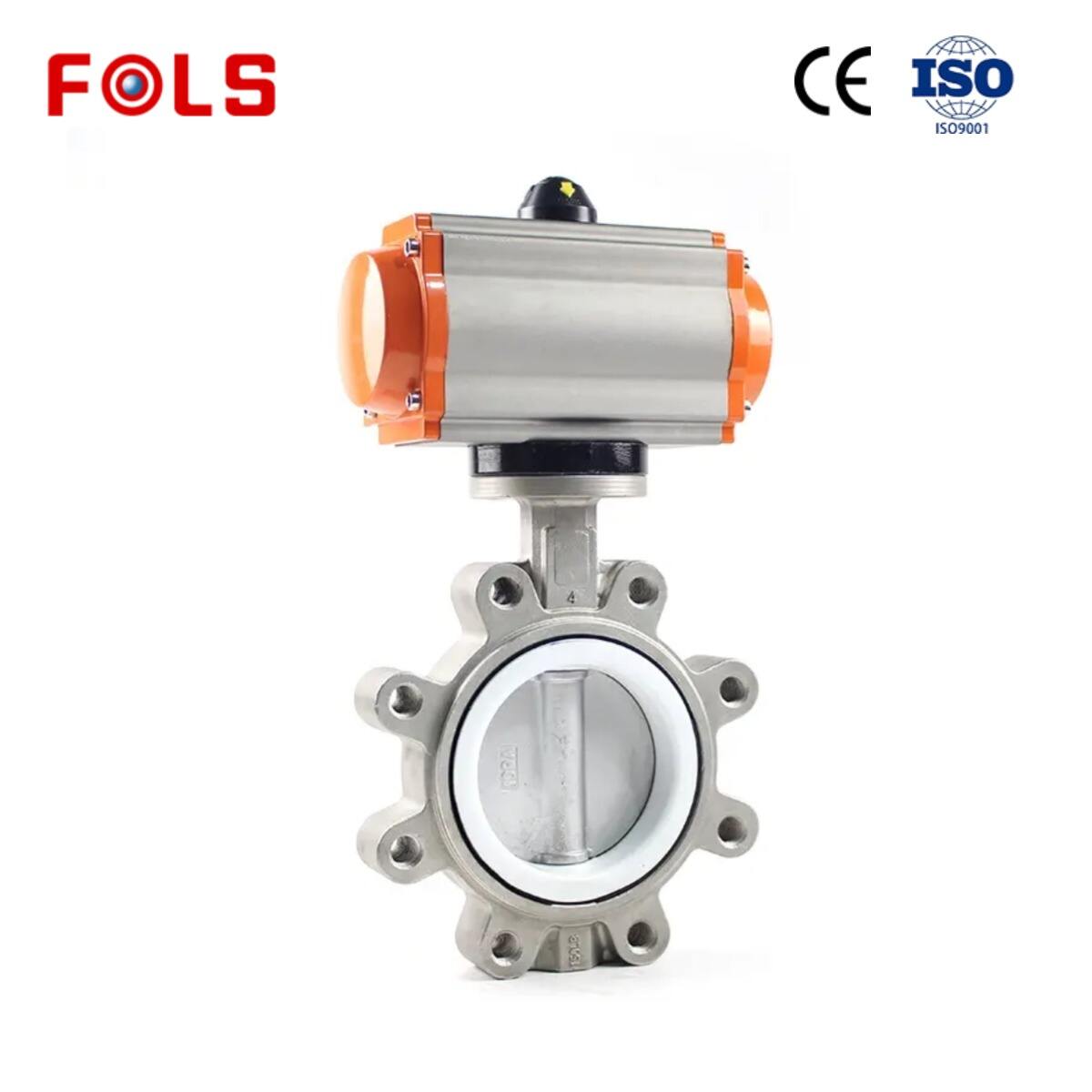

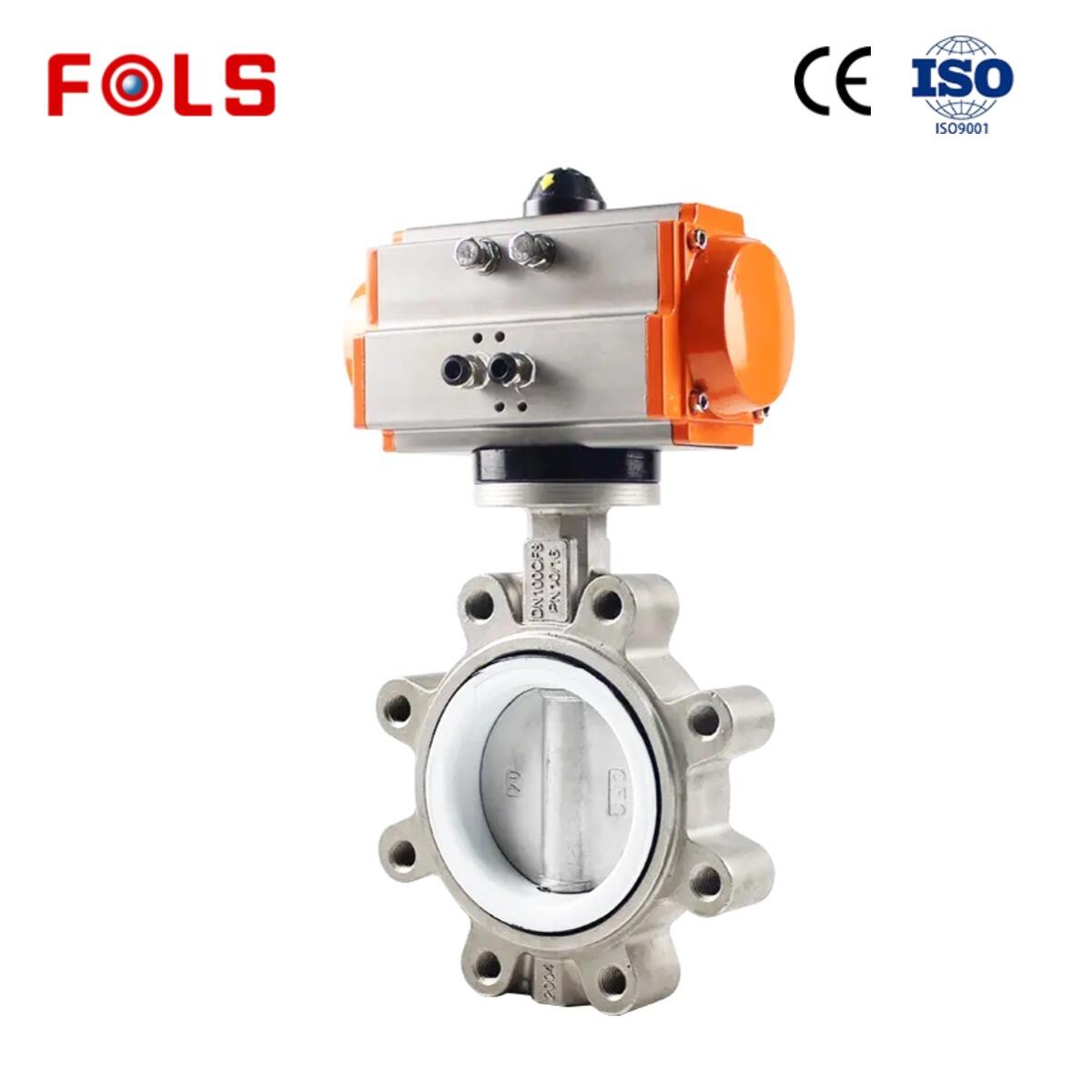

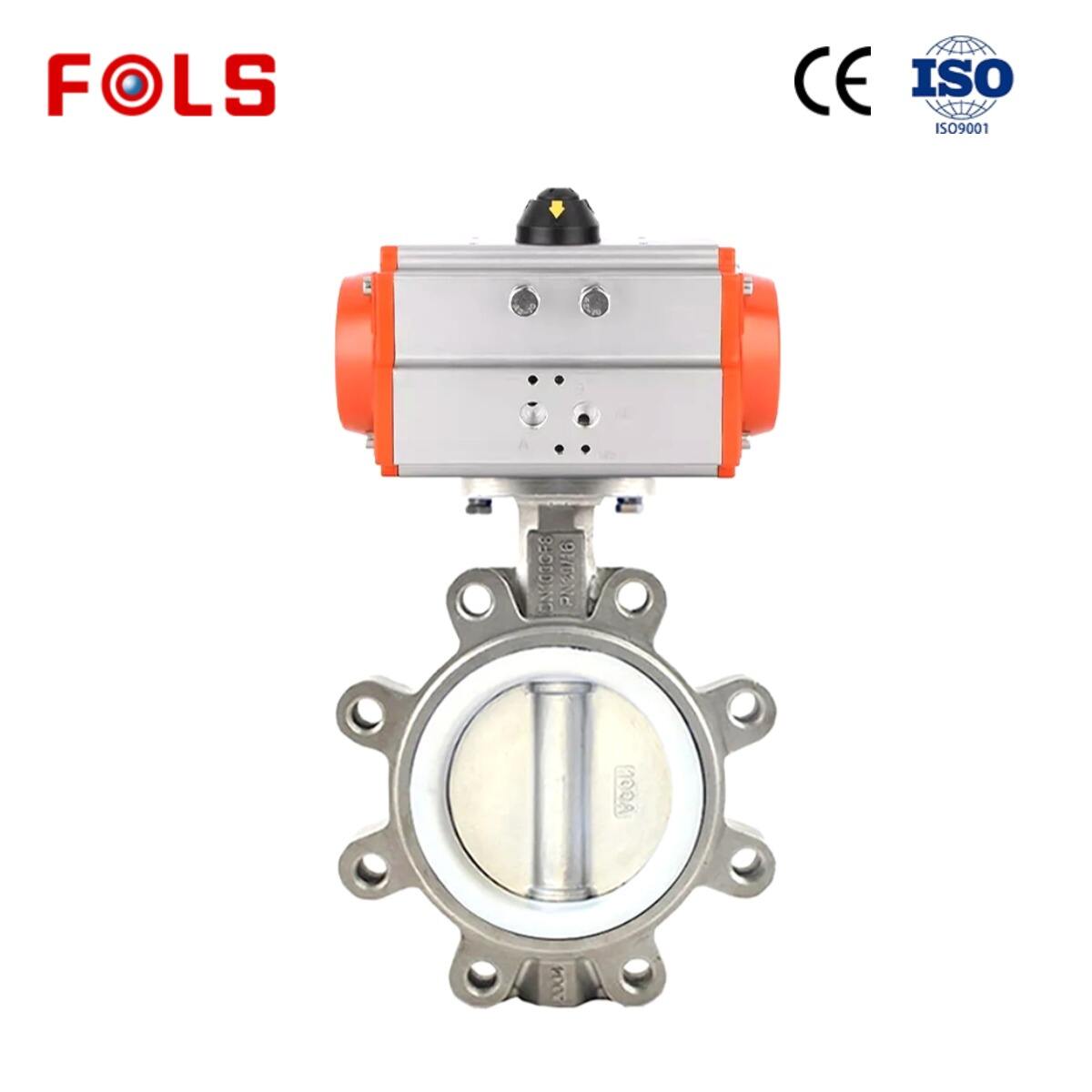

Válvula mariposa tipo lug con revestimiento de PTFE neumática FOLS

Tipo de actuador

Doble efecto

Aire

Presión de Suministro

2.5 a 8 bar

Construcción

Aleación de Aluminio

Movimiento rotatorio

0° a 90°

Temperatura ambiente

-40 a 160°

Clase de protección

IP65

  • Resumen
  • Productos Recomendados

Válvula mariposa neumática FOLS con bridas



FOLS  Neumático Las válvulas mariposa tipo brida le ofrecen una solución segura y confiable para el control de fluidos. La válvula mariposa tipo brida puede personalizarse según sus necesidades de tubería. ANSI el estándar, JIS el estándar, El estándar o GB la ventaja de la válvula mariposa tipo brida es que la conexión es firme y hermética. Podemos reemplazar el material de las piezas de la válvula según sus necesidades para satisfacer los requisitos de su proyecto.

Al utilizar con Neumático actuadores se puede lograr fácilmente la automatización industrial, ayudar a su proyecto a mejorar la eficiencia de producción y ganar mayor cuota de mercado .



¡Selecciona el actuador adecuado con nuestra ayuda!

Presión de suministro de aire: la presión mínima de suministro es de 2,5 bar y la presión máxima de suministro es de 8 bar.


 Parámetros del actuador neumático de simple efecto



· Funcionamiento M aire :Aire seco o lubricado, o gases no corrosivos. La partícula máxima  diámetro debe ser menor que 30 μm .

· Temperatura de Funcionamiento:  Estándar: -20 ℃ ~ +80 ℃;

· Bajo  temperatura: -35 ℃ ~ +80 ℃;

· Alta Temperatura: -15 ℃ ~ +150 ℃

· Ajuste del recorrido: Tiene un rango de ajuste de + 5° para la rotación en y 90° .

· Aplicación: Interior o exterior.


Las características de No casado Actuador Neumático con Retorno de Resorte

Actuador:  Actuador neumático de retorno por resorte con característica de seguridad Actuador neumático de cremallera y piñón con alto par de salida  Fácil de instalar y cambiar el número de resortes  A prueba de intemperie .

Principio de funcionamiento del actuador neumático de simple efecto:




Las características de FOLS Actuador neumático de doble efecto:

Apertura y cierre rápida y sensible.

Actuador neumático de cremallera y piñón con características de alto par de salida  Montaje ISO5211 para válvula de bola y válvula mariposa.

Principio de funcionamiento del actuador neumático de doble efecto:


· P los resortes con recubrimiento renovado están fabricados con material de alta calidad para resistir la corrosión y ofrecer una mayor vida útil, pueden desmontarse de manera segura y conveniente para satisfacer distintas necesidades de par modificando la cantidad de resortes.

· Yo SO5211 estándar para válvulas de bola o válvulas mariposa.

· D IN3337 y NAMUR Estándar para accesorios neumáticos.

· T los pistones de cremallera WIN están fabricados en aluminio de fundición con tratamiento de anodizado duro o en acero fundido galvanizado, posición simétrica de montaje, larga vida útil del ciclo y operación rápida, el giro se invierte simplemente invirtiendo los pistones.

· Yo tiene una serie de resortes en su interior y volverá automáticamente a su posición original cuando se interrumpa el suministro de aire, lo que permite mantener la válvula y el sistema seguros.




Según diferentes controles y solicitudes, se pueden elegir los siguientes accesorios:

·  accesorios de corte: válvula solenoide de una bobina, Válvula solenoide doblemente controlada eléctricamente, Interruptor de límite

·  Ajustando Accesorios: Posicionador electro neumático, posicionador neumático, Convertidor eléctrico-neumático.

·  Accesorios para Tratamiento de Suministro de Aire: Válvula reductora de presión con filtro de aire, F. R. L.

·  Dispositivo Manual: Serie XLHJ

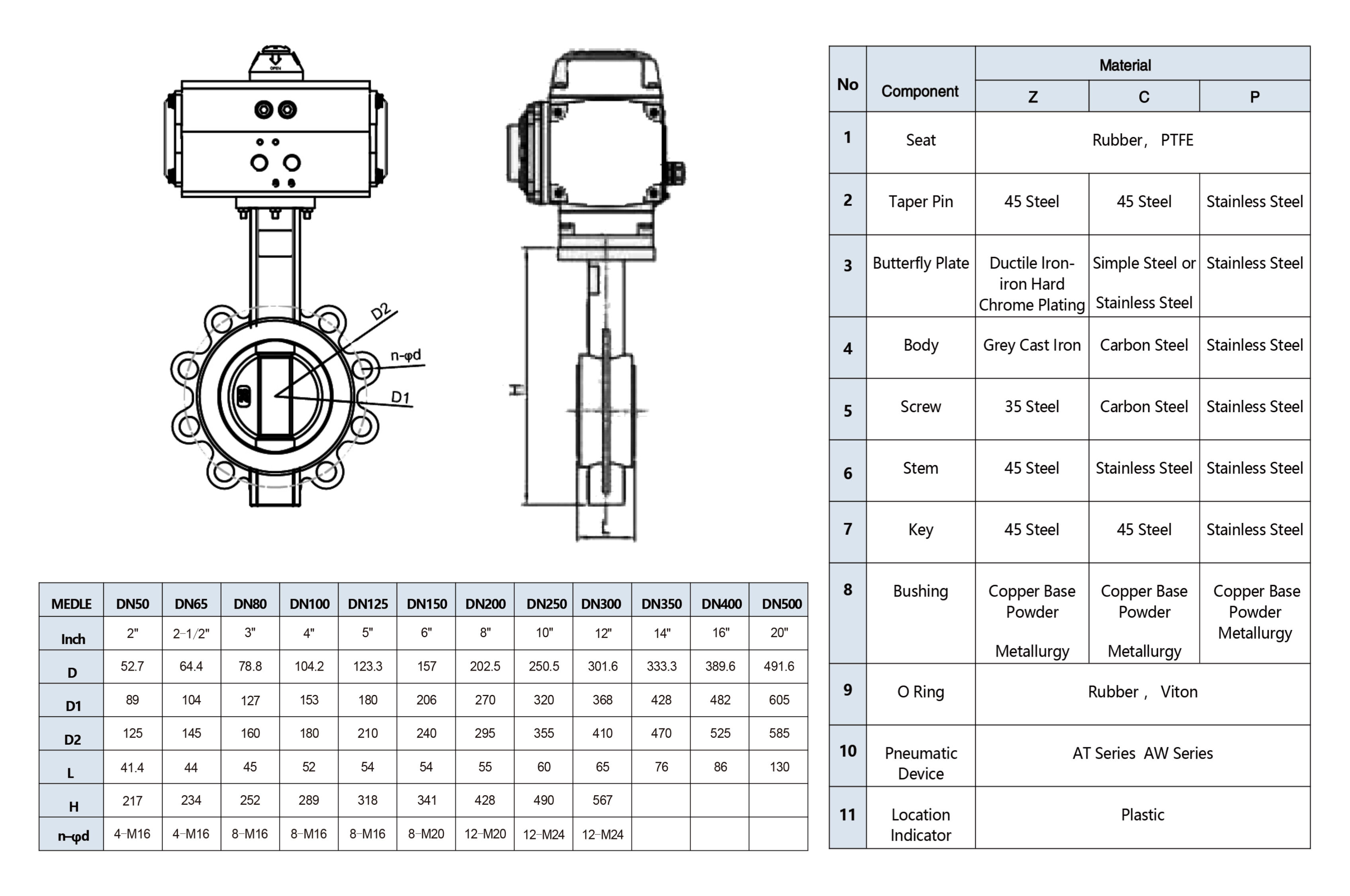

气动阀尺寸及配件图 .jpg


Artículo

Actuador Neumático de Acción Simple y Doble

Modo de Accionamiento

Doble Acción, Retorno por Resorte (Acción Simple) están disponibles

Par de salida

14 a 1170 Nm

Presión de Suministro de Aire

2.5 a 8bar

Durabilidad

1,000,000 (1 Millón) de Veces

Ángulo de Rotación

90° ±4°

Material de la carcasa

Aleación de Aluminio Extruido

Medios aplicables

Aire Comprimido Filtrado, Seco, Medio No Corrosivo

Temperatura ambiente.

Tipo Estándar: -20 a +80°C (-4 a 176°F)

Accesorios opcionales

Válvula Electromagnética Namur, Interruptor Límite, F.R.L, Indicador de Posición, Dispositivo Manual

Aplicación

Alimentación y Bebidas, Refinación, Desalinización, Petroquímica, Química, Farmacéutica, Textil, Pulpa y Papel, Minería, Marina y Energética

Lubricación

No es necesario lubricación para el tipo estándar bajo condiciones normales de operación. Bajo condiciones de baja o alta temperatura se deben usar lubricantes especiales.



FOLS Las Válvulas de bola sanitarias neumáticas le brindan una solución segura y confiable para el control de fluidos. Las válvulas de bola sanitarias están fabricadas con materiales seguros. Tanto el interior como el exterior de la válvula están pulidos y esterilizados. Además, la válvula de bola incorpora sellos aptos para uso alimentario para evitar contaminación de alimentos.

Úsese con actuadores neumáticos para un fácil control remoto. Le brinda soluciones inteligentes y rentables para el control de fluidos.



Si tiene alguna necesidad de actuador o desea obtener una solución gratuita de actuador, por favor contáctenos [email protected]
Para más consultas sobre productos, por favor contáctenos  www.folsv.com/contact



·  C confirme el tamaño de válvula que necesita. Ofrecemos esta válvula neumática en 2in  a 20in .

·  C confirme el material del cuerpo de la válvula que necesita. Ofrecemos esta válvula neumática en WB , Acero fundido, Acero inoxidable 304, Acero inoxidable 316 material.

·  C confirme el estándar de conexión. Ofrecemos esta válvula esférica motorizada en ANSI , JIS , El , y Reino Unido  - ¿Qué es eso?

·  C confirme la presión y temperatura de trabajo. La presión y la temperatura son puntos importantes y estas podrían afectar el costo.

·  C confirme el voltaje que necesita. El voltaje correcto podría ayudar a su válvula a operar mejor.

·  T indíquenos su medio. Diferentes medios tienen características distintas y le ayudaremos a seleccionar la válvula basándonos en los requisitos del medio.

·  C confirme el tipo de actuador que necesita. Disponemos de  Doble  actuador neumático de doble efecto o No casado  Actuador neumático de simple efecto con retorno por resorte para su proyecto.

·  A. El si tiene algún otro requisito, por favor indíquenos, como material del núcleo, material de sellado o estándar de conexión. Podemos ayudarle a personalizar la válvula que necesita.

·  M para obtener más información, por favor envíenos un mensaje. Citación  se proporcionará en 2 horas!




Instrucciones de instalación

·  T apretar el sellado entre la válvula y el actuador:  Retirar los cuatro tornillos debajo del actuador. Separar el actuador de la válv v e

·  T apretar la tuerca en la parte superior del cuerpo de la válvula.

·  P colocar el actuador nuevamente sobre la válvula y atornillar todo de nuevo en su lugar

·  T apretar los sellos entre la válvula y los puertos de entrada/salida: Retirar l o aprieta  tornillos y verificar si hay residuos o daños en las juntas.

·  U utilizar una llave dinamométrica u otro método consistente de  apretar los tornillos con torque para reconectar los puertos de entrada y salida.



Embalaje y transporte:

Como un fabricante profesional de neumático válvulas, FOLS tiene como objetivo proporcionar a los clientes los productos de la más alta calidad, los precios más competitivos, entrega puntual y servicios integrales. garantía ofrecemos una gama completa de servicios desde el inicio hasta el final, incluyendo consultoría y servicio postventa, brindando un apoyo integral para asegurar que estemos a su lado en cada etapa del proyecto.



Empresa :



FOLS está comprometida a proporcionar a los clientes los productos de la más alta calidad al precio más competitivo, entrega puntual y servicios de garantía integrales. Desde el comienzo hasta el final, ofrecemos servicios completos, incluyendo consultoría y servicio postventa, proporcionando apoyo integral, para asegurar que cuente con nuestro  empresa durante cada etapa del proyecto.  45 años fabricante de dispositivos de accionamiento de válvulas  Acepta personalización a gran escala.  2 bases de producción , inventario suficiente,



Corto plazo de entrega, envío el mismo día.



Utilizando equipos de fabricación importados de Alemania, inspección de calidad al 100% antes del envío, calidad garantizada.  Proporcionar estándar industrial garantía de 1 año (12 meses) . Certificado por ISO 9001 , certificaciones adicionales incluyen CE, TUV, RoHS, SGS, BV, a prueba de explosiones y seguridad contra incendios.  Proporcionar OEM/ODM servicios. Puede producir  JIS 5K/10K, ANSI 150lb/300lb/600lb/900lb productos estándar.  K, ANSI  150lb / 300lb / 600lb / 900lb  estándar .
