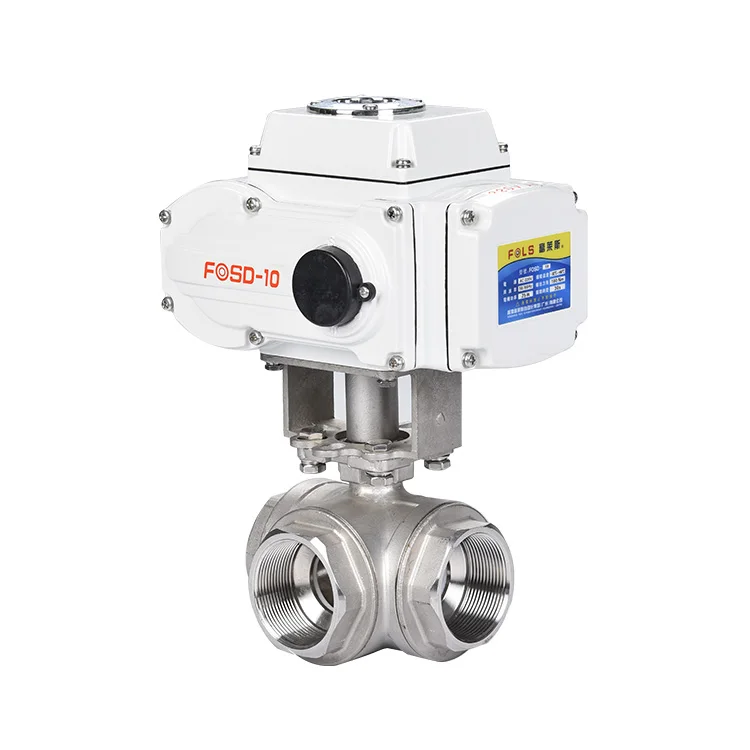

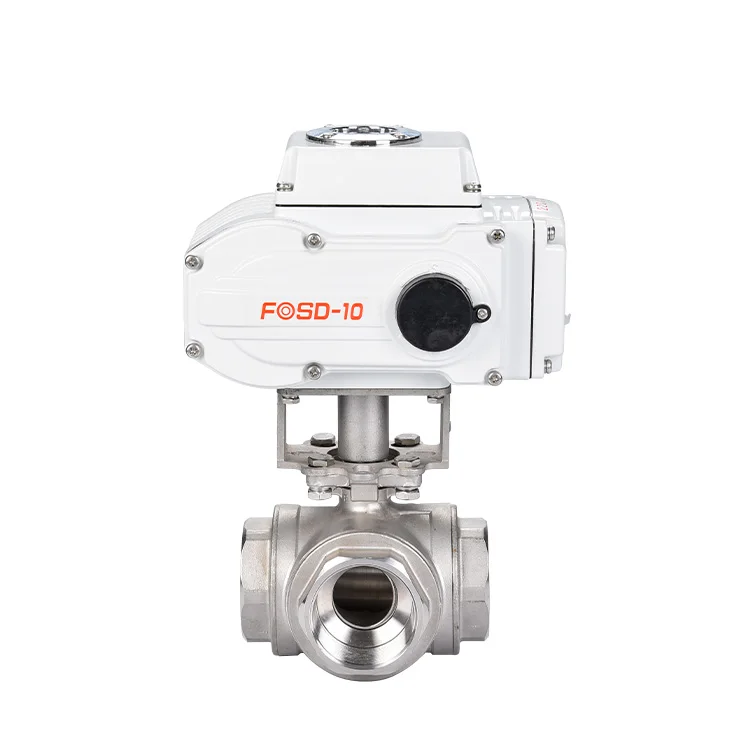

Disahkan CE/ISO/DIN CF8 CF8M DN50 2-Inch Keluli Tahan Karat Elektrik 3-Hala L/T Jenis Benang NPT Nilai Bola untuk Minyak Gas Air OEM
|
Model |
Untuk SD -05/10/16/30/60/100/200/400/800 |
|
Julat Tork |
50Nm kepada 8000Nm |
|
Julat suhu |
-10℃ hingga 180℃ |
|
Pilihan Voltan |
220VAC, 24VCD, 12VDC, 380VAC, 110VAC, 24VAC |
- Rangkuman
- Produk yang Dianjurkan
- Julat suhu operasi: -40°C-+95°C.
- Dengan kekuatan dan ketangguhan yang cemerlang.
- Dengan keupayaan perlawanan kimia yang cemerlang.
- Sifat retardan adalah self-extinguishing.
- Ketahanan terma rendah, kira-kira 1/200 daripada keluli.
- Kandungan ion berat dalam medium mencapai piawai air ultra-murni.
- Indikator kesihatan mengikut piawai kesihatan kebangsaan.
- Dinding Paip bersih dan licin, yang boleh menghasilkan gesekan dan kenekatan yang lebih kecil ketika memindahkan cecair.
- Berat ringan, setara dengan 1/5 daripada keluli, 1/6 daripada kuningan.
- Mudah dipasang. boleh disambungkan melalui flange, double union dll.
- Keupayaan anti-penuaan dan UV yang cemerlang, membolehkan umur guna normal diperpanjang berbanding sistem paip lain.

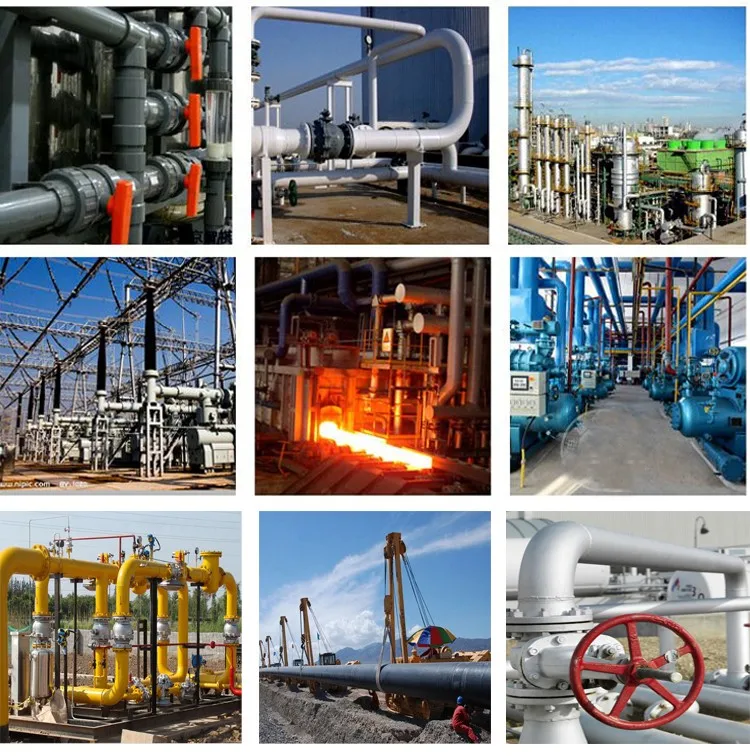

- Makanan/Farmasi: paip tanpa kuman, sistem pembersihan CIP, kawalan media tangki penapaian.
- Kimia/Petrokimia: cecair korosif (asid, alkali), pelarut organik, pengangkutan gas suhu tinggi.
- Pengilangan air: sistem air murni, ultrapure water system, paip tekanan tinggi penjernihan air laut.
- Tenaga: sistem paip keturunan, paip minyak terma suhu tinggi. Cecair (air, minyak, larutan korektif, medium kepuretan tinggi).
- Tidak sesuai: medium yang mengandungi zarah keras atau serat (boleh merosakkan permukaan penutup).
- Julat suhu: -196℃ (suhu jauh dingin) hingga 400℃ (penutup logam), penutup PTFE biasanya -20℃~180℃.
CE\/ISO\/DIN CF8 CF8M DN50 2inci Keluli Elektrik 3 Cara Jenis L\/T Benang NPT Katup Bola untuk Minyak Gas Air Kimia

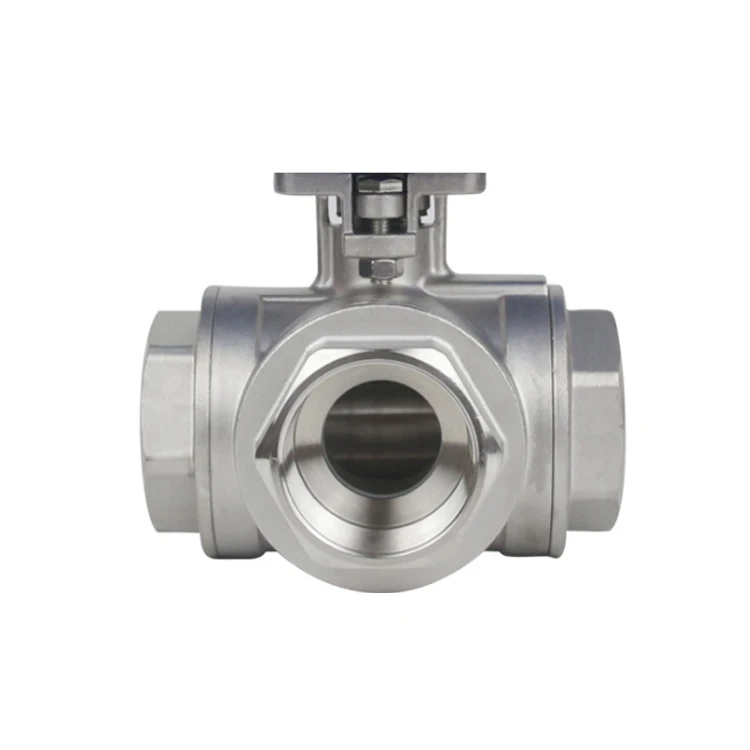

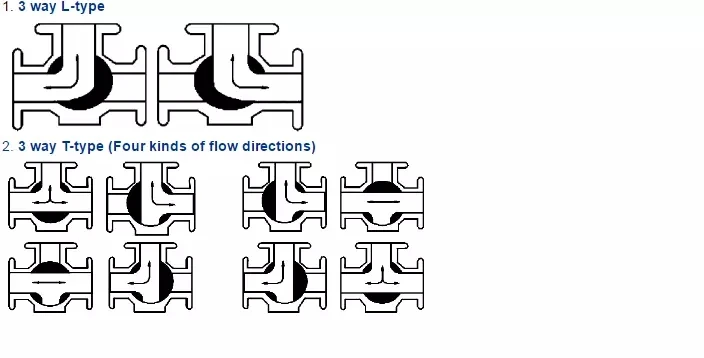

Ketik fleksibiliti kawalan aliran Tiga jalan struktur (jalur jenis-T atau jenis-L) untuk menyokong cabaran media, penggabungan atau tukar arah aliran (satu masuk dua keluar, dua masuk satu keluar), memudahkan rekabentuk paip, mengurangkan bilangan katup. Perlawanan karat dan kebersihan Badan katup dibuat daripada keluli Stainless 304/316, tahan asid dan alkali, permukaan dipolish (Ra ≤ 0.8μm) mengikut piawai kesihatan, sesuai untuk makanan, farmasi dan lain-lain skenarion yang sangat bersih. Sambungan benang mudah Sambungan benang (silk port) mudah dipasang, tidak perlu disambungkan dengan las atau flange, terutamanya sesuai untuk paip diameter kecil (DN15~DN50), menghemat ruang dan masa pembinaan. Kawalan presisi motor Dilengkapi dengan actuator elektrik berpresisi tinggi, ia menyokong penukaran jauh atau penyesuaian aliran (beberapa model menyokong isyarat analog), dan boleh diintegrasikan dengan sistem automatik (contohnya PLC, DCS). Penapisan boleh dipercayai Dudukan katup menggunakan penapis PTFE atau logam keras, kelas kebocoran mencapai VI, sesuai untuk media gas atau cecair, dengan julat tekanan luas. Ringkas dan tahan lama Reka bentuk tiga jalan terpadu mengurangkan titik bocor, bahan keluli Stainless tahan aus, tahan tua, stabil tinggi dalam penggunaan jangka panjang.
| · Parameter Produk · |
| No. | Nama bahagian | Bahan |
| 1 | Sendi | CF8, CF8M, CF3, CF3M |
| 2 | Penyegelan kerusi | PTFE, Nylon, PPL |
| 3 | Bola | CF8, CF8M, CF3, CF3M |
| 4 | Jarak | PTFE |
| 5 | Badan katup | CF8, CF8M, CF3, CF3M |
| 6 | Bolt | CF8 |
| 7 | Batang keri | CF8, CF8M, CF3, CF3M |
| 8 | Jarak | CF8, CF8M, CF3, CF3M |
| 9 | Pembungkusan | PTFE |
| 10 | Penutup | CF8, CF8M, |
| 11 | Suruhanjaya | CF8, |
| 12 | Penggandingan | CF8, |
| 13 | Bolt | CF8, |
| 14 | Aktuator | Siri FOSD |
| · Keterangan Produk · |

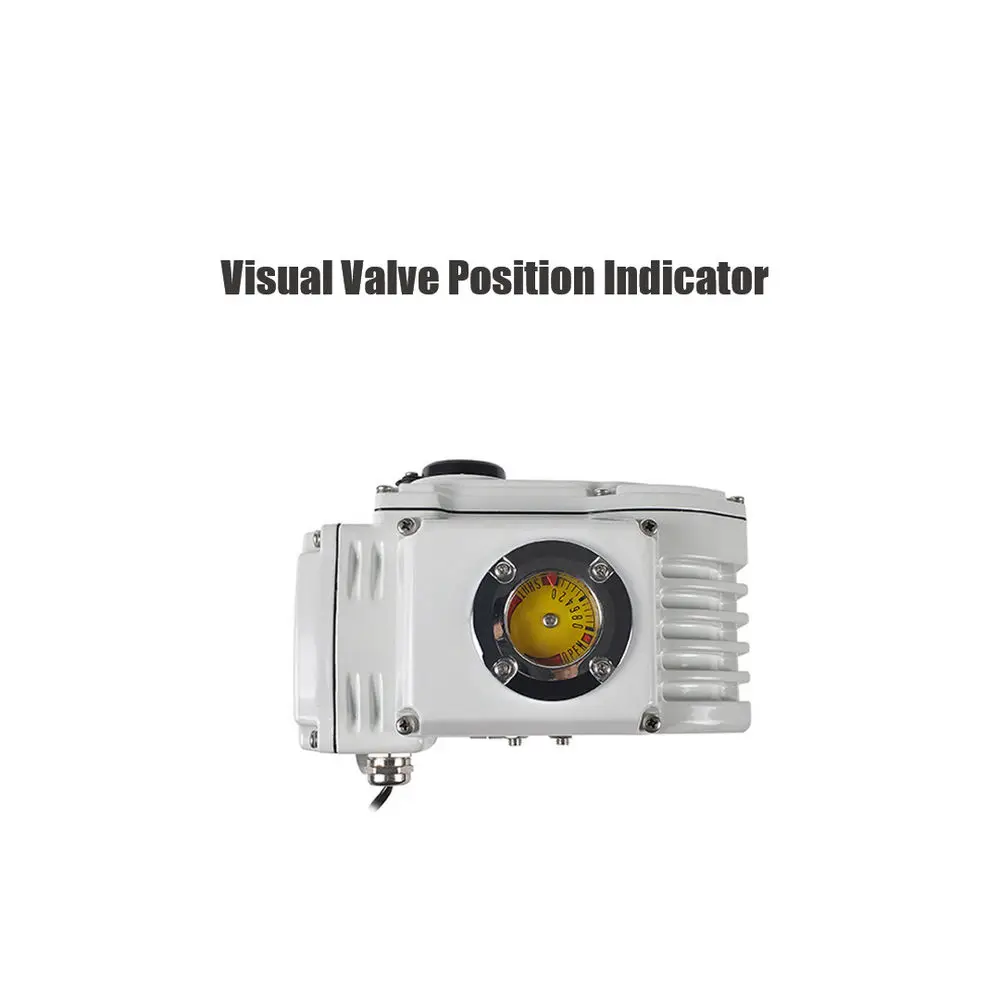

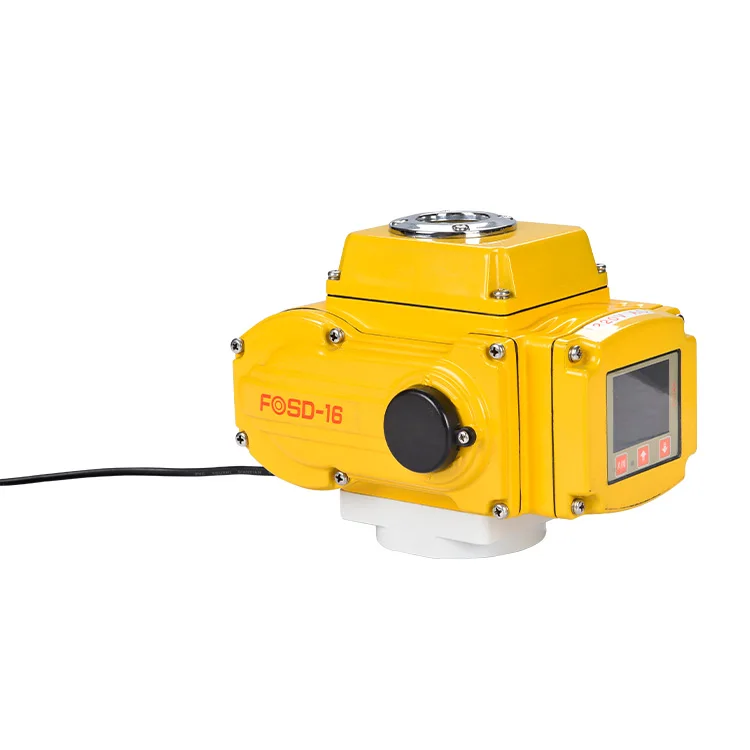

| · Kelebihan Actuator Elektrik · |
| Butir-butir Parameter | FOSD-05 | FOSD-10 | FOSD-16 | FOSD-30 | FOSD-60 | FOSD-125 | FOSD-250 | FOSD-400 |
| TORKE Keluaran | 50nm | 100Nm | 160Nm | 300Nm | 600Nm | 1250Nm | 2500Nm | 4000Nm |
| Masa perjalanan yang diberi nilai | 20 saat | 15S/30S | 30S/60S | 100s | 100s | 100s | ||
| Sudut Putaran | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° | 0°-90° |
| Arus Kerja | 0.25a | 0.48A | 0.68A | 0.8A | 1.2A | 2A | 2A | 2.7A |
| Kuasa Permulaan | 0.25a | 0.48A | 0.72A | 0.86A | 1.38A | 2.3A | 2.3A | 3A |
| Kuasa Motor | 10W/F | 25W/F | 30W/F | 40W/F | 90W/F | 100W/F | 120W/F | 140W/F |
| Berat | 3kg | 5kg | 5.5kg | 8kg | 8.5kg | 15kg | 15.5KG | 16KG |
| Kuasa | AC220V, AC24V, AC110V , AC380, DC24V , DC12V (pilih pilihan) | |||||||
| Rintangan penebat | 100M/500VDC | |||||||
| Daya tahan tekanan | 1500 VAC , satu minit | |||||||
| Perlindungan terhadap pemutusan | IP65/IP67 | |||||||
| Sudut pemasangan | 360° mana-mana sudut | |||||||
| Interpretasi Elektrik | satu G1/2 CNCO, satu port sambungan kabel kuasa, satu port sambungan dawai isyarat | |||||||
| Kelembapan persekitaran | -30°C hingga +60°C | |||||||

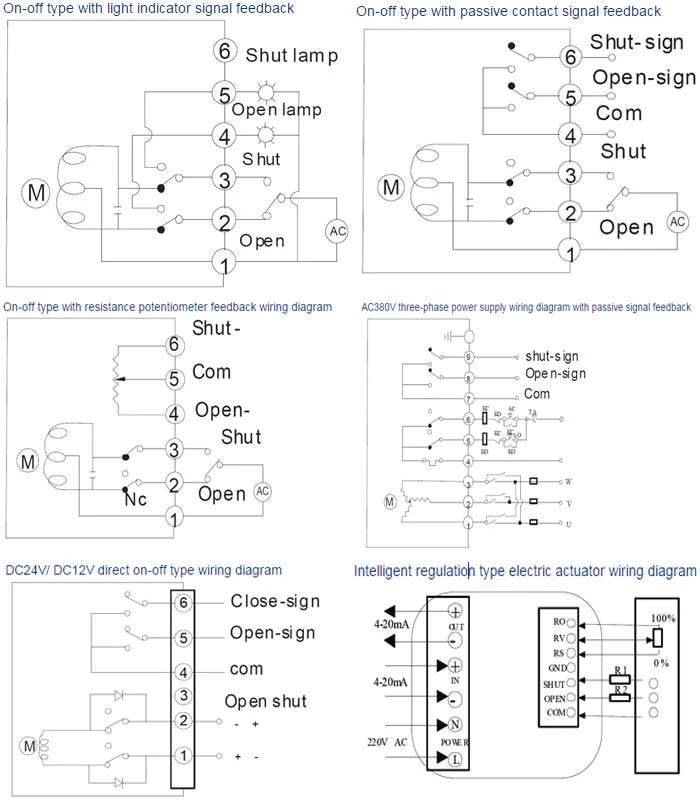

| Pilihan litar pilot | A: dengan pemutus kedudukan had gaya (piawai) | |||||||
| B: dengan pemutus kedudukan neutral gaya (hubungan pasif) | ||||||||
| C: dengan potensiometer gaya | ||||||||
| D: kedua-dua potensiometer dan pemutus kedudukan neutral gaya | ||||||||

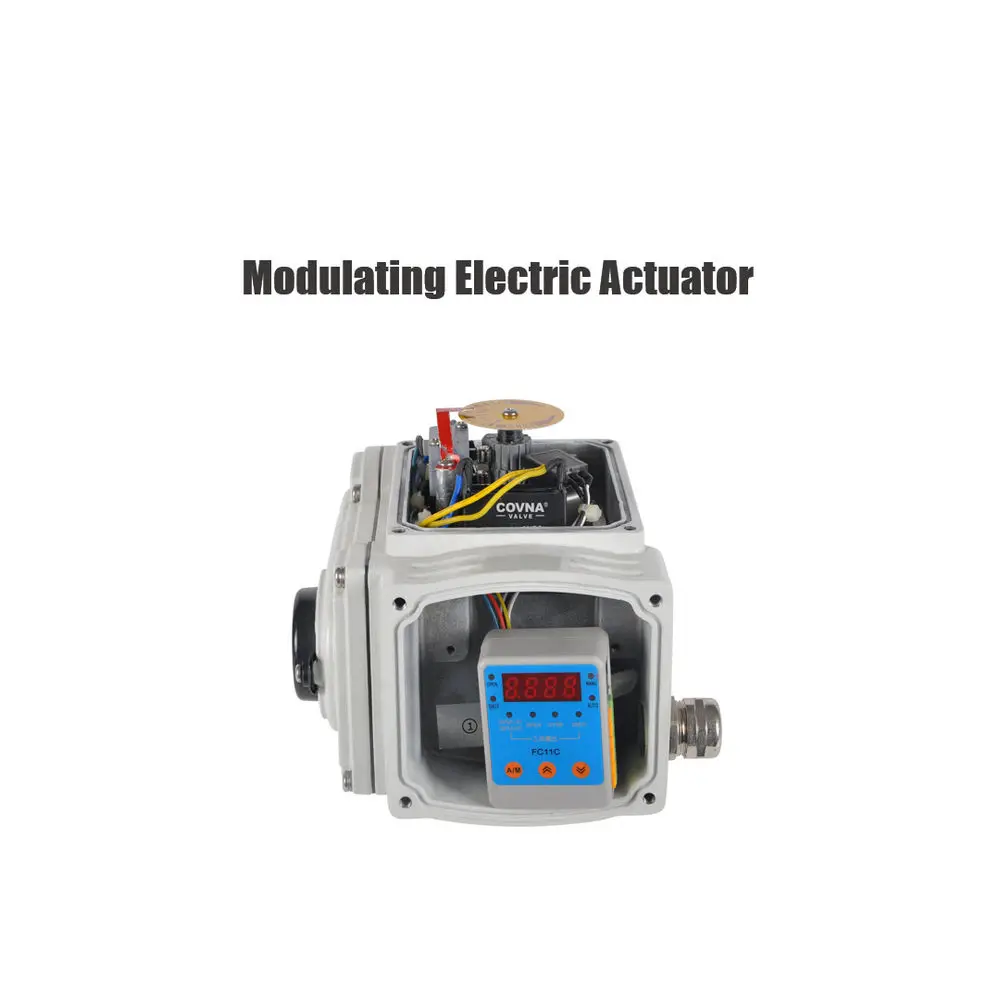

| E: dengan modul kawalan gaya (Aplikasi Modulating) | ||||||||
| F: litar kawalan motor DC gaya | ||||||||
| G: litar kawalan arus tiga-fasa 380V gaya | ||||||||
| H: arus tiga-fasa 380V, kedua-dua pemutus kedudukan neutral dan potensiometer gaya | ||||||||
| · Pembolehubah Tipikal · |

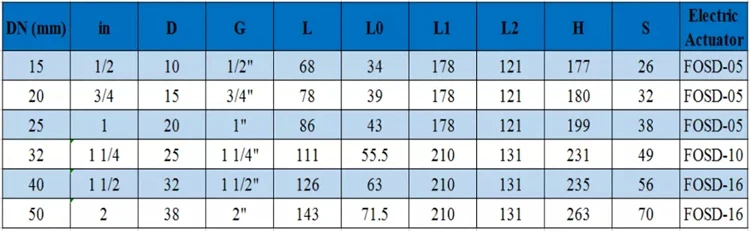

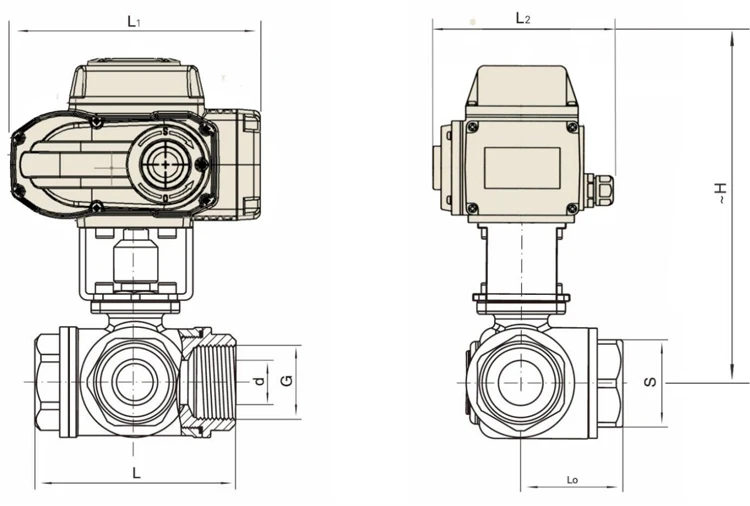

| · Reka Bentuk Produk · |

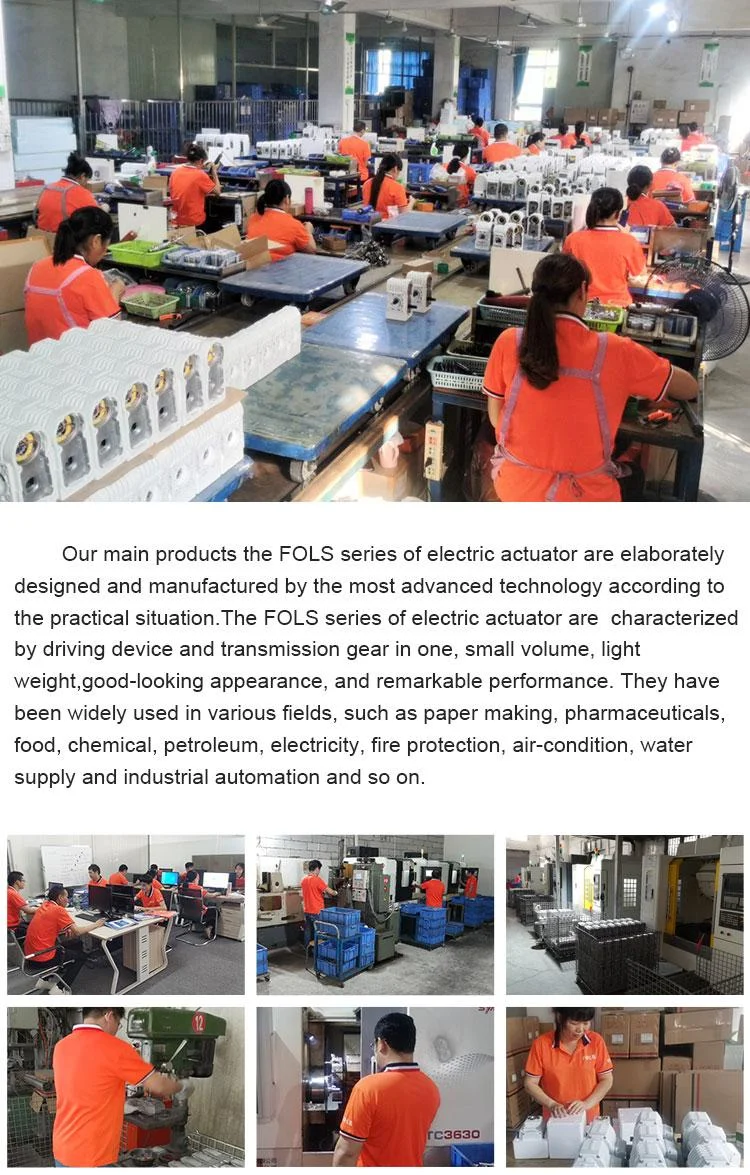

| · Profil Syarikat · |
| · Pembungkusan produk · |
| · S&A · |
