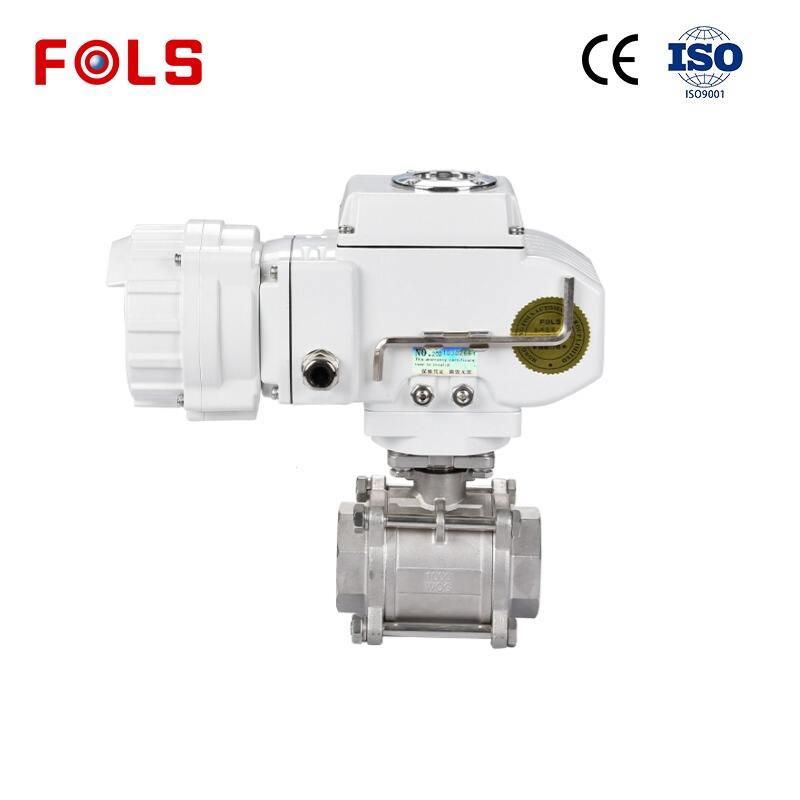

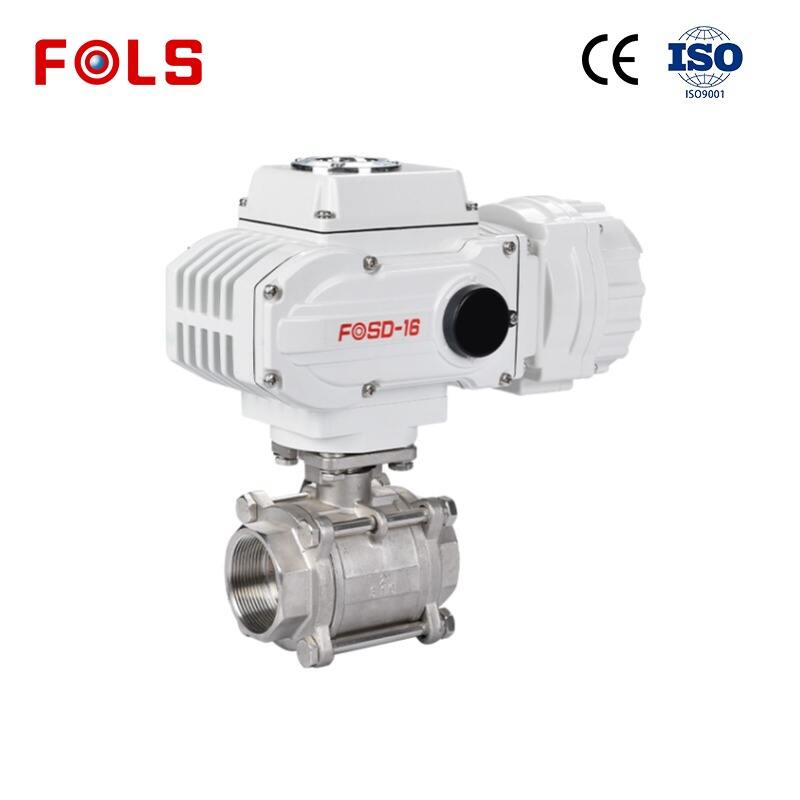

FOLS 3-dalio elektromagnetinis rankenių vamzdynas su temperatūros valdymu

FOLS 3-dalio elektromagnetinis rankenių vamzdynas su temperatūros valdymu

Ypatybės FOLS serija kvartalo sukimasis elektinis aktuatorius, įskaitant kompaktišką dizainą su efektyva performance ir 30NM iki 6000Nm.
Savo unikalus dizainas, kad sumažinti nepavykusiujų rodiklius. Viršnorminė apsauga ir automatinis užrakinimas, kad išsaugoti vamzdyną ir projektą.

Modelis	Įjungti/Išjungti Tipas, Reguliacinis Tipas & Inteliginis Tipas
Išleidimas Momentų diapazonas	30Nm iki 6000Nm
Temperatūros intervalas	-4°F iki 149°F
Elektros galimybės	220VAC, 24VCD, 12VDC, 380VAC, 110VAC, 24VAC
IP klasė	IP65 / IP67
Signalų valdymas	4-20mA, 1-5V, 0-10V DC

Apžvalga
Rekomenduojami produktai

Tikslus variklis · Intelektinė valdymo sistema · Pramoninio automatizavimo branduolys

· Vokietijos tikslūs technologijos as: Naudoja šiuolinio rato varomąjį struktūrą su IP65/IP67 vandens įvarčių dizainu, momentas nuo 30Nm iki 6000Nm , tinka ekstremaliems aplinkos sąlygoms nuo -30℃ iki +60℃ .

· Universali suderinamumas: Parama AC220V/380V/DC24V daugiapakčio įvestis, sujungta su 4-20mA/0-10V signalų atsarginis sistema, integruojasi su P LC/DCS valdymo sistemomis.

· Dviejų rūšių saugumo apsauga: O perkrovinimo apsauginis modulis + mechaninis ribojimo įrenginys. QT serija yra ATEX/IECEx sprogimo atspariai сертифikuota, tinka pavojingoms zonoms, pvz., naftos ir dujų pramonei.

· Inteligentus IoT patobulinimas: FOSD serija integruoja Modbus RTU komunikacijos protokolas tolimojo stebėjimo ir prognozuojamo priežiūros, mažinančios įrangos neveiklumo rizikas.

· Tarptautinės sertifikacijos: A SO 9001 kokybės sistema, CE saugumo direktyva, FDA maisto klasės sertifikavimas, paslaugiant pramoninio automatizavimo projektus

daugiau nei 80šalyse.

Tinkamas kugelvamzdiniams ir slrikštiniams vamzdiniams.

Privalumas FOLS Elektriniai vamzdyno aktuatoriai

· S elf-užrakinimas ir virškinimo apsauga, kad būtų saugus jūsų vamzdys ir trunkumas

· M keli valdymo būdai, įskaitant rankinį viršintį, signalų valdymą, AC/DC energijos tiekimas, kad galėtumėte kontroliuoti srautą nuotoliui

· 90 laipsnių sukimo ir ISO5211 tiesioginis montavimas ant globulinių ir paplūdimio vamzdynų

· Q aukštos kokybės ir sunkios našumo variklis, kompaktiškas dizainas su dideliu momentu iki 6000Nm, kad būtų užtikrintas vamzdyno pilnas atidarymas/uzdarymas

· R rugintinis poliestero porcelio apvokimas aliuminio korpusei, skirtam išoriniam naudojimui

· O mūsų aktuatoriaus skirtiniai yra aptapinti hermetizuotoju sluoksniu, kad išvengti drėgmės ir trumpujų jungčių


· Įjungimo/išjungimo tipo elektros akuatorius ：90 laipsnių sukimas. AC/DC elektrinė įranga, signalų valdymas ir rankinis perimtis. Didelis momentas iki 4000Nm .

· Reguliuojamo tipo elektros akuatorius ： A pakeiskite atidarymo/ujungimo kampą nuo 0 iki 90 laipsnių. AC/DC elektrinė įranga, signalų valdymas ir rankinis perimtis. Didelis momentas iki 4000Nm .

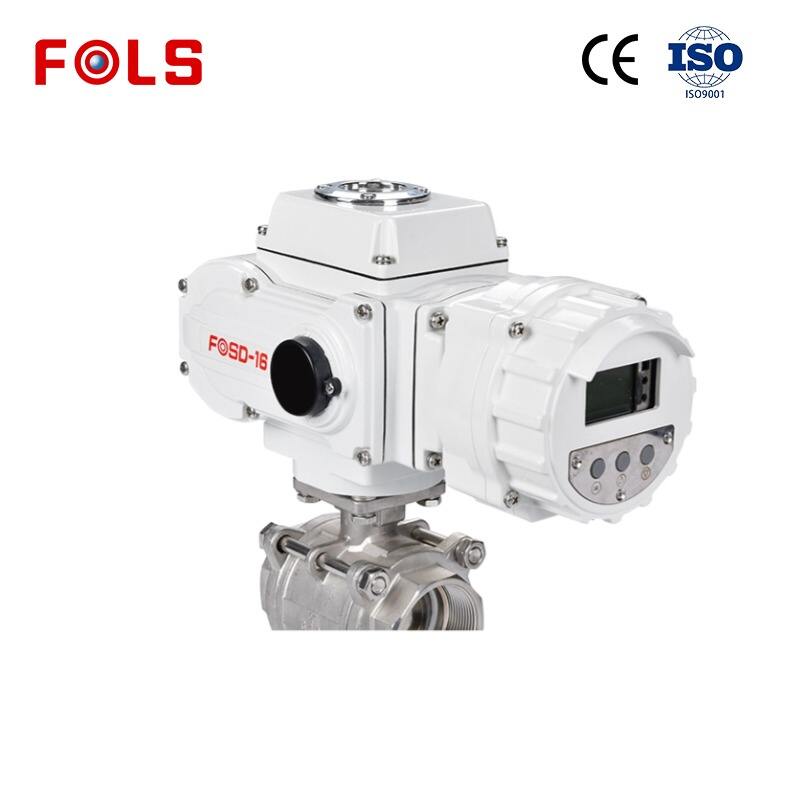

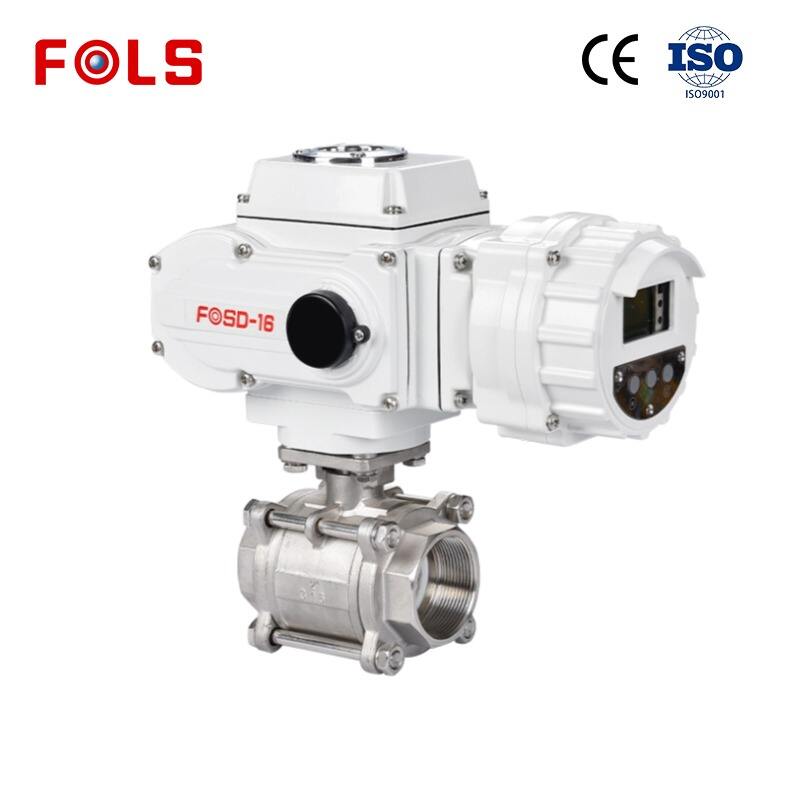

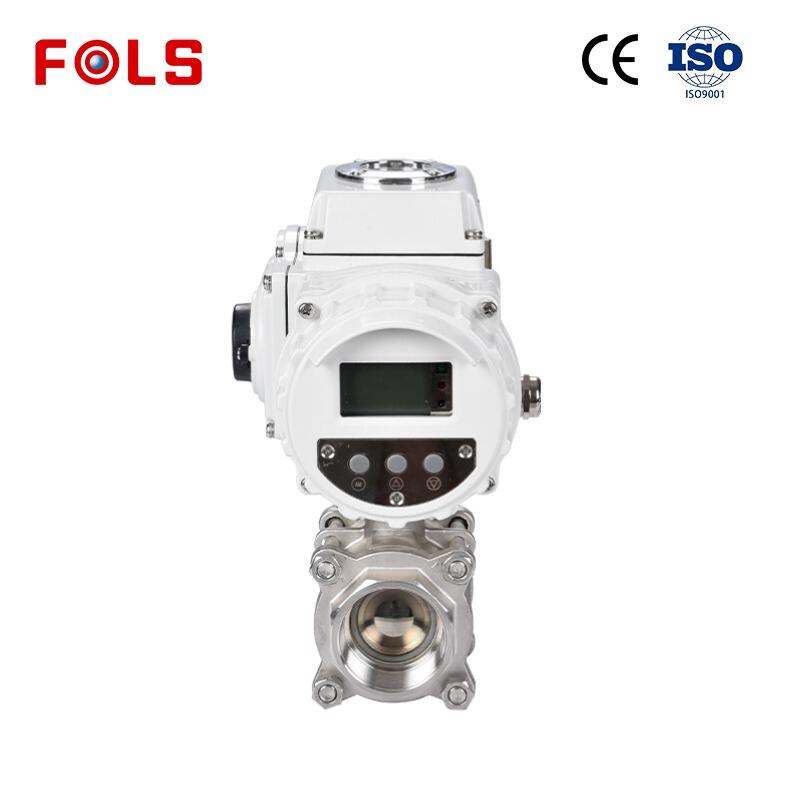

· Inteligentinis elektinis aktuatorius ：Pakeiskite atidarymo/ujungimo kampą nuo 0 iki 90 laipsnių. LED rodyklio ekranas leidžia lengviau tikrinti atidarymo/ujungimo kampą. AC/DC elektrinė įranga, signalų valdymas ir rankinis perimtis. Didelis momentas iki 4000Nm .


05-600 Elektrinio įrankio parametrai


A taikymas kvartalo sukimo elektriniams aktuatoriams:

FOLS Kvartalo posūvis, automatinis elektinis akuatorius, vartojamas su AC/DC elektriniu tiekimu, ir jis gali grąžinti arba gauti signalą, kad padėtų valdyti vamzdyną nutolus. Kad padėtų jums užtaisyti laiko operacijoms su vamzdynais.

W turime ĮJUNGTA/IŠJUNGTA tipas , M moduliacinio tipo ir A inteligento tipo akiatorius siūlo jums lankstžią dujų kontrolės sprendimą.

Prekės parametras	FOSD-05	FOSD-10	FOSD-16	FOSD-30	FOSD-60	FOSD-125	FOSD-250	FOSD-400
Išėjimo sukimo momentas	50Nm	100Nm	160Nm	300Nm	600Nm	1250Nm	2500Nm	4000Nm
Nustatytas kelionės laikas	20s	15S/30S			30S\/60S	100S	100S	100S
Apsisukimo kampas	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°
Darbo srovė	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Pradžios jėga	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Variklio galia	10W/F	25W/F	30W/F	40W\/F	90W\/F	100W\/F	120W\/F	140W\/F
Svoris	3kg	5kg	5.5KG	8kg	8.5KG	15kg	15,5 kg	16KG
Galia	AC220V, AC24V, AC110V, AC380, DC24V, DC12V (pasirinkite parinktis)
Izoliacijos atsparumas	100M\/500VDC
Slėgio išlaikymas	1500 VAC , vienas minutė
Apšarda nuo neleistino įėjimo	IP65/IP67
Montavimo kampas	360° bet koks kampas
Elektrinis junginys	vienas G1/2 CNCO, vienas energijos kablio prisijungimo prievadas, vienas signalo kablio prisijungimo prievadas
Apšvietimo drėgmė	-30°C iki +60°C
Varomasis grandinės parinktys	A: su ribinio pozicijos perjungikliu (standartinis)
	B: su neutralios pozicijos perjungikliu (neaktyvus kontaktas)
	C: su potenciometro tipo
	D: abiejų tipų – potenciometro ir neutralios padėties perjungiklio
	E: su valdymo moduliu (moduliavimo programoms)
	F: DC variklio valdymo schema
	G: Trijuostis srovės 380V valdymo schemos tipas
	H: Trijuostis srovės 380V, abiejų neutralios padėties perjungiklio ir potenciometro tipas

A taikymas kvartalo sukimo elektriniams aktuatoriams:

W turime ĮJUNGTA/IŠJUNGTA tipas , M moduliacinio tipo ir A inteligento tipo akiatorius siūlo jums lankstžią dujų kontrolės sprendimą.

Prekės parametras	FOSD -05E	FOSD -10E	FOSD -16E	FOSD -30E	FOSD -60E	FOSD -125E	FOSD -250E	FOSD -400E


Išėjimo sukimo momentas	50Nm	100Nm	160Nm	300Nm	600Nm	1250Nm	2500Nm	4000Nm
Nominalus judėjimo laikas	20s	15S/30S			30s	100S	100S	100S
Apsisukimo kampas	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°	0°-90°
Darbo srovė	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Pradžios jėga	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Variklio galia	10W/F	25W/F	30W/F	40W\/F	90W\/F	100W\/F	120W\/F	140W\/F
Svoris	3kg	5kg	5.5KG	8kg	8.5KG	15kg	15,5 kg	16KG
Galia	AC220V, AC24V, AC110V , AC380, DC24V , DC12V (pasirinkite parinktis)
Įvesties signalas	4-20mA DC 1-5V DC 0-10 V DC
Išvesties signalas	4-20mA DC 1-5V DC 0-10 V DC
Vidinė klaida	Dažniausiai ±0.5%
Grąžinamojo skirtumo	mažiau nei 0.3%
Mirusi grupė	0.1%-1.6 A pratarmas
Amortizacija savybės	ZERO
Pakartojimo klaida	0%

Vamzdinio talpingumas

Turime šaltinio fabriką, kurioje gamina elektriniai aktuatoriai ir atitinkamas vamzdynai , ir palaiko OEM /ODM


Prekė	Išėjimo sukimo momentas	Veikimo laikas	Galia	Gaminiai Papilio vamzdynas	Keturi Fluorinas balandis vamzdelis	Kietas Žievė Papilio vamzdynas	Flanšas Švirkštinis vožtuvas
FOSD-05	50Nm	20s	AV220V, AC24V, AC110V, AV220, AC380, DC24V (pasirinkite parinktis)	DN50-80	DN50-80	DN40-65	DN15-32
FOSD-10	100Nm	15S/30S/60S		DN80-125	DN65-100	DN65-80	DN32-50
FOSD-16	160Nm	15S/30S/60S		DN100-150	DN100-125	DN80-100	DN40-65
FOSD-30	300Nm	15S/30S/60S		DN150-250	DN150-200	DN125-150	DN65-100
FOSD-60	600Nm	30S\/60S		DN250-350	DN200-250	DN200-250	DN100-125
FOSD-125	1250Nm	100S		DN300-400	DN250-300	DN250-300	DN125-150
FOSD-250	2500Nm	100S		DN350-500	DN300-350	DN300-350	DN150-200
FOSD-400	4000Nm	100S		DN500-600	DN350-400	DN350-400	DN250-300

Jeigu ieškote elektros vamzdyno aktuatoriaus gamintojo, esate tinkame vieteje. FOLS yra Kinijoje esantis elektros vamzdyno aktuatoriaus gamintojas. Gaminiama 3 tipai kvartalo sukimo elektros akuatorių jūsų aktyvavimo sprendimams, tokiems kaip ĮJUNGTA/ISJUNGTA tipas , Reguliuojamas tipas ir Inteligentinis tipas . 90 laipsnių sukimo ir tiesioginis ISO5211 montavimas globuliniams ir paprastoms vamzdyniams. Keli valdymo būdai jūsų pasirinkimui, kad atitiktų jūsų programos reikalavimus.

Jeigu turite bet kokių reikalavimų dėl elektros aktyvatorių ar norite gauti nemoką aktyvatoriaus sprendimą, susisiekite su mumis [email protected]
Norėdami gauti daugiau informacijos apie produktus, susisiekite su mumis www.folsv.com/contact


Pakagingas ir logistika:

Kadangi esame vienas iš pirmaujančių elektros globulinio vamzdžio tiekėjų, FOLS misija yra teikti vartotojams puikius produktus, labai konkurencingas kainas, tikslius pristatymo ciklus ir kompleksinis po pardavimų palaikymą.

Nuo ankstesnės konsultacijos iki po priežiūros mes jums suteikime vieno langelio paslauga visą procesą, užtikrindami, kad kiekvieno projekto etapo gautumėte profesionalų palaikymą ir visada būtume kartu su jumis.


Pirkimo gidas

· Patvirtinkite reikiamą vamzdyno dydį. Mes siūlome 30Nm iki 6000 Nm. Elektrinis akuatorius, skirtas jūsų vamzdynams.

· Patvirtinkite vamzdynų jungties standartą. Pavyzdžiui, globulio vamzdynas pagal ANSI, JIS, DIN ir JK standartus.

· Patvirtinkite slėgį ir darbo temperatūrą. Slėgis ir temperatūra yra svarbūs klausimai, o tie gali įtakoti kainą.

· Patvirtinkite reikiamą jums voltinių skaičių. Tinkama voltinių skaičiaus vertė gali padėti jūsų vamzdynui geriau veikti.

· Patvirtinkite reikiamą jums akuatoriaus tipą. Mes turime įjungimo/išjungimo tipą, reguliuojamą tipą, inteligentinio tipo, eksplozijos saugumo tipo, IP68 tipo ir automatinio grįžimo tipo elektrinius vamzdynų akuatorius jūsų projektui.

· Norėdami gauti daugiau informacijos, prašome siųsti žinutę. Kainą pateiksime per 2 valandas!

Įrengimo instrukcija

· Patikrinkite, kad vamzdžio atkavimo momentas būtų mažesnis už aktuatoriaus nominalų išvesties momentą.

· Prieš aktuatoriaus montavimą turi būti pašalinti bet kokie mechaniniai stabdymo įrenginiai, kurie galėtų trukdyti aktuatoriaus veikimui, pvz., jumtais, kelias stabdymo įrenginiai ir kt.

· Aktuatoriaus išvesties jungiklis turi būti sucentruotas su vamzdžio šešėliu, kad išvengtumėte kraštinių apkrovimų, kurie sukeliauja ankstyvą šešėlio pakavimo ausmą.

· Norint naudoti rankinį viršijimo funkciją (pažymėtą dėžutės etikečioje), viršijimo šešėlį reikia griežtai paspausti bent 1/4 colio, kad išjungtumėte variklį iš rato. Rankinis viršijimas nėra skirtas norint viršyti momentą, didesnį nei aktuatoriaus nominalus momentas. Per didelis viršijimo jėgų taip pat gali sukelti rimtą varomųjų sistemų sunaikinimą.

· Šis serijos akuatorius gali būti montuotas bet kokiame požiūriuje, pavyzdžiui, horizontaliai arba ant šono. Jei kanalizacijos įeitis yra nukreipta į viršų, kanalizacijos rinktinė turi būti orientuota taip, kad prevencija neįsidraudžia į akuatorių per kanalizacijos rinktinę.
